《2025年名校课堂九年级物理全一册沪科版》

8. 有一个电阻，如果在它两端加$6\ V$的电压时，通过它的电流为$0.3\ A$，则该电阻的阻值是20$\Omega$；如果电阻两端电压为零，电阻的阻值是20$\Omega$。

答案： 20 20

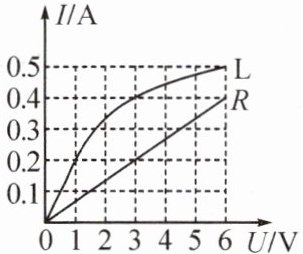

9. (2024·黑龙江)如图为灯泡$L$和定值电阻$R$的$I - U$图像，若将$L$和$R$并联在电源电压为$3\ V$的电路中，干路电流为0.6$A$；若将其串联在电源电压为$4\ V$的电路中，$L$和$R$的阻值之比为1:3。

答案： 0.6 1:3

10. (2024·福建)探究电流与电压、电阻的关系，器材有：电源(恒为$4\ V$)、电压表($0～3\ V$)、电流表($0～0.6\ A$)、电阻$R$($5\ \Omega$、$10\ \Omega$、$20\ \Omega$)、滑动变阻器($20\ \Omega\ \ 2\ A$)、开关、导线若干。

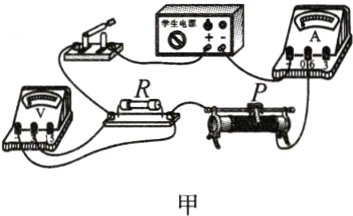

(1)用笔画线代替导线将图甲的实物电路连接完整。
(2)闭合开关，电流表示数为零，电压表示数等于电源电压，经检查电表完好，则电路故障可能是电阻R开路。排除故障，继续实验。

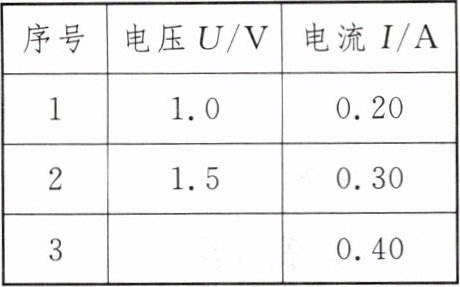

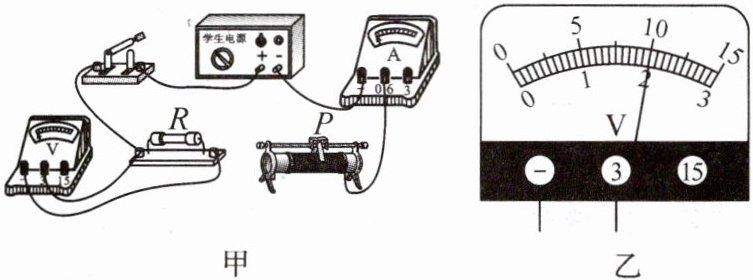

(3)探究电流与电压的关系，实验数据如表，其中第$3$次实验的电压表示数如图乙所示，为2$V$。分析数据可得：电阻不变时，电流跟电压成正比。实验中所选的电阻阻值为5$\Omega$。

(4)探究电流与电阻的关系，将$5\ \Omega$的电阻接入电路，记录电流表示数为$0.3\ A$；将电阻更换为$10\ \Omega$，移动滑片直至电压表示数为1.5$V$，记录电流表示数；再将电阻更换为$20\ \Omega$，发现无法完成实验。从本实验可行性与安全性考虑，应控制电阻两端的电压范围为2～3$V$。

答案：

(1)
(2)电阻R开路
(3)2 正比 5
(4)1.5 2～3

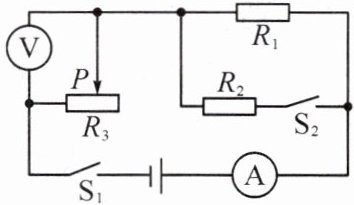

11. (2024·合肥庐阳区期末)如图所示电路，电阻$R_{1}=10\ \Omega$，当开关$S_{1}$闭合，$S_{2}$断开，滑动变阻器的滑片$P$移到最右端时，电压表示数为$6\ V$，电流表示数为$0.3\ A$；当开关$S_{1}$、$S_{2}$都闭合，滑片$P$移到最左端时，电流表示数为$1.5\ A$。求：
(1)电源电压与滑动变阻器的最大阻值。
(2)定值电阻$R_{2}$的阻值。

答案： 解：
(1)当开关S₁闭合，S₂断开，滑片P滑至最右端时，R₁与滑动变阻器串联，电源电压：
U=U₃+U₁=U₃+IR₁=6V+0.3A×10Ω=9V
滑动变阻器的最大阻值：$R_{滑}=\frac{U_{V}}{I}=\frac{6V}{0.3A}=20Ω$
(2)当开关S₁、S₂均闭合，滑片P滑至最左端时，R₁、R₂并联，电流表测干路中的电流，
通过电阻R₁的电流：$I₁=\frac{U}{R₁}=\frac{9V}{10Ω}=0.9A$
通过定值电阻R₂的电流：
I₂=I-I₁=1.5A-0.9A=0.6A
定值电阻R₂的阻值：$R₂=\frac{U}{I₂}=\frac{9V}{0.6A}=15Ω$
