《2025年名校课堂九年级物理全一册沪科版》

1. 小灯泡 $L_1$、$L_2$ 分别标有“$3\ V\ \ 0.75\ W$”和“$3\ V\ \ 1.5\ W$”字样，通过 $L_1$、$L_2$ 的电流随其两端电压变化的图像如图所示。将 $L_1$、$L_2$ 串联，要使 $L_1$ 正常发光，则电路电流应为0.25$A$，此时 $L_2$ 的实际功率为0.25$W$。

答案： 1.0.25 0.25

2. 图甲是小灯泡 $L$ 和电阻 $R$ 的电流随电压变化的图像，将它们接入图乙所示电路中，只闭合开关 $S$，小灯泡的实际功率是 $0.3\ W$，则小灯泡两端的电压为1$V$；再闭合开关 $S_1$，此时电路消耗的总功率为0.4$W$。

答案： 2.1 0.4

3. (2024·济宁改编)如图所示是一个灯泡 $L$ 和一个定值电阻 $R$ 的 $I-U$ 图像。下列分析正确的是(D)


A.甲为灯泡 $L$ 的图像
B.当电压为 $0$ 时，$L$ 与 $R$ 的阻值均为 $0$
C.将 $L$ 和 $R$ 并联在 $6\ V$ 的电源两端，电路总电流为 $0.6\ A$
D.将 $L$ 和 $R$ 串联在 $6\ V$ 的电源两端，$L$ 的功率为 $0.24\ W$

答案： 3.D

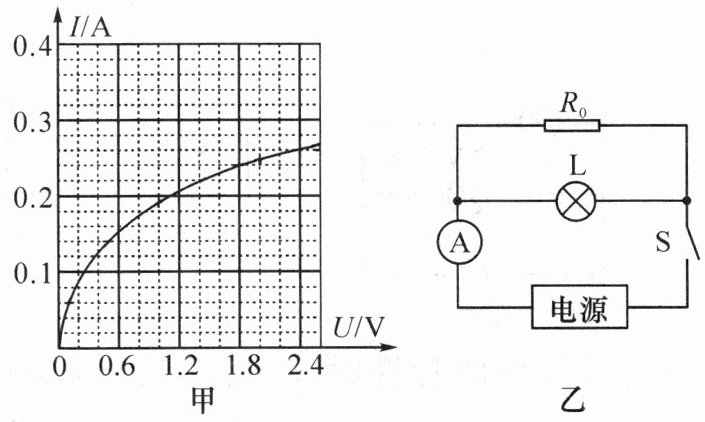

4. (2024·南通)图甲是灯泡 $L$ 的 $I-U$ 图像，灯泡的额定电压为 $2.5\ V$。将灯泡 $L$ 接入图乙所示电路，已知电阻 $R_0$ 的阻值为 $5\ \Omega$，电流表的量程为 $0\sim0.6\ A$，电源电压可调。在电路安全工作的前提下，下列判断正确的是(提示：可在图甲中作出电阻 $R_0$ 的 $I-U$ 图像)(D)


A.两条支路中的电流不可能相同
B.灯泡的实际功率总比电阻的大
C.电路总功率最大可达到 $1.5\ W$
D.电源可调的最大电压为 $1.8\ V$

答案： 4.D

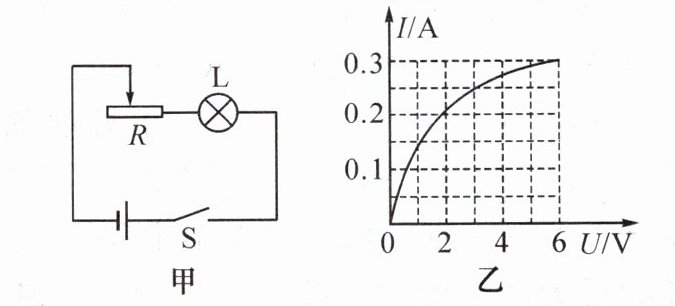

5. (多选)(2024·贵州)如图甲所示电路，电源电压恒为 $9\ V$，灯泡 $L$ 的额定电压为 $6\ V$，通过 $L$ 的电流 $I$ 随其两端电压 $U$ 变化的关系图像如图乙所示。闭合开关 $S$，下列分析正确的是(BCD)


A.无论如何移动滑片，$L$ 的电阻始终为 $20\ \Omega$
B.滑片向左移动过程中，$L$ 的实际功率减小
C.为保证电路安全，$R$ 接入的最小阻值为 $10\ \Omega$
D.$L$ 的实际功率为 $0.75\ W$ 时，$R$ 的阻值为 $24\ \Omega$

答案： 5.BCD
