《2025年名校课堂九年级物理全一册沪科版》

电阻和变阻器
电阻定义：导体对电流的①阻碍作用
影响电阻大小的因素：②长度、材料、横截面积和温度
滑动变阻器的原理：通过改变③接入电路中电阻丝的长度来改变电阻
欧姆定律：公式：④$I=\frac{U}{R}$ 变形公式：⑤$U=IR$、⑥$R=\frac{U}{I}$
“伏安法”测电阻：原理：⑦$R=\frac{U}{I}$ 测量仪表：⑧电压表、⑨电流表
电阻的串联和并联
电阻的串联(以两个电阻为例)
公式：⑩$R=R_{1}+R_{2}$
相当于增加了导体的⑪长度
电阻的并联(以两个电阻为例)
公式：⑫$\frac{1}{R}=\frac{1}{R_{1}}+\frac{1}{R_{2}}$
相当于增加了导体的⑬横截面积
家庭电路
测电笔
作用：辨别⑭火线和⑮零线
使用方法：手指要与测电笔的金属体⑯笔尾接触
安全用电原则：不接触⑰低压带电体，不靠近⑱高压带电体
触电急救：首先⑲断开电源

答案： ①阻碍 ②长度、材料、横截面积 ③接入电路中电阻丝的长度 ④$I=\frac{U}{R}$ ⑤$U=IR$ ⑥$R=\frac{U}{I}$ ⑦$R=\frac{U}{I}$ ⑧电压表 ⑨电流表 ⑩$R=R_{1}+R_{2}$ ⑪长度 ⑫$\frac{1}{R}=\frac{1}{R_{1}}+\frac{1}{R_{2}}$ ⑬横截面积 ⑭火 ⑮零 ⑯笔尾 ⑰低压 ⑱高压 ⑲断开电源

1. (2024·天津)如图所示的铝芯电缆是一种输电导线。在某村输电线路改造工程中，更换的铝芯电缆比旧铝芯电缆电阻更小，主要是因为新电缆的(B)

A.铝芯更细
B.铝芯更粗
C.绝缘皮更薄
D.绝缘皮更厚

答案： B

2. (2024·吉林)某调光台灯简化电路图如图所示，电源电压保持不变。为使台灯变亮，滑片应向左端移动。台灯工作一段时间后，发现无论怎样调节滑片，台灯一直很亮且亮度不变，电路发生的故障可能是滑动变阻器短路。

答案： 左；短路

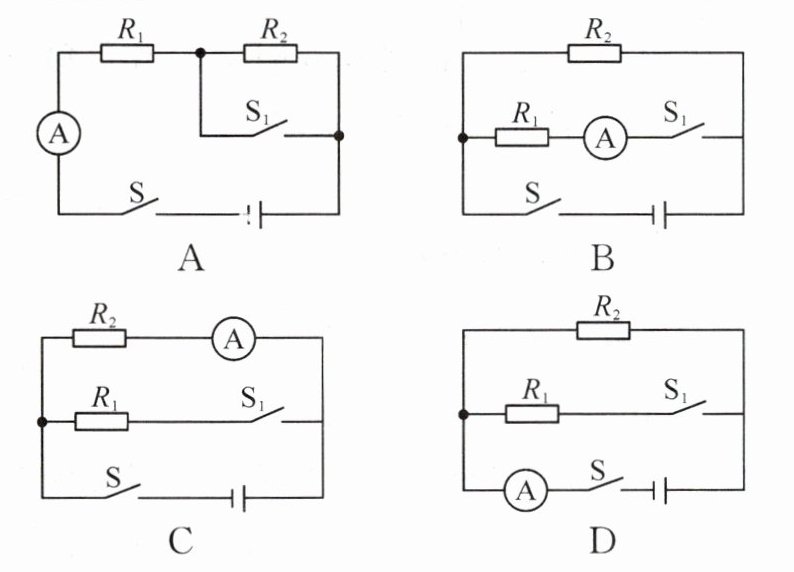

3. (2023·大连)下列各电路中，电源电压不变。先闭合开关S，再闭合开关S₁，电流表示数不变的是(C)

答案： C

4. (2023·临沂)如图所示电路的电源电压为1.5 V，电阻R₁的阻值为2 Ω，闭合开关后，电流表的示数为0.3 A，则(D)


A.通过R₁的电流大于0.3 A
B.电阻R₁和R₂是并联的
C.电压表的示数为0.9 V
D.电阻R₂的阻值为3 Ω

答案： D
