《2025年名校课堂九年级物理全一册沪科版》

1. 关于电路的组成及各元件的作用，下列说法不正确的是(B)

A.开关的作用是控制电路的通断
B.用电器是将其他形式的能转化为电能
C.一个完整的电路由电源、用电器、导线和开关组成
D.电源给用电器提供电能，发电机和各种电池都可以是电源

答案： B

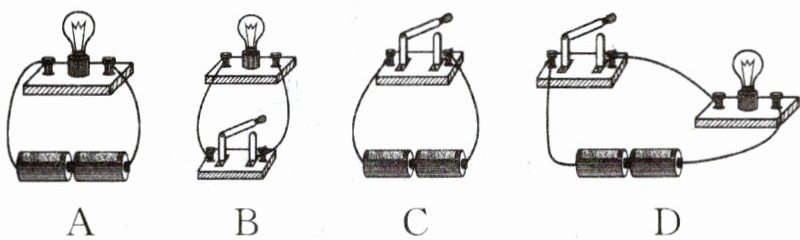

2. 如图所示，下列电路中完整的是(D)

答案： D

3. 如图所示，感应发光冰块是食品级PS材料及电子元件组成的产品，外形如真实冰块一般，具有入水即亮的特点。其内部的主要电子元件有：液体感应器、纽扣电池和LED灯泡。当液体感应器接触到水后冰块内的LED灯泡就会发光。其中的液体感应器相当于电路中的(C)


A.电源
B.用电器
C.开关
D.导线

答案： C

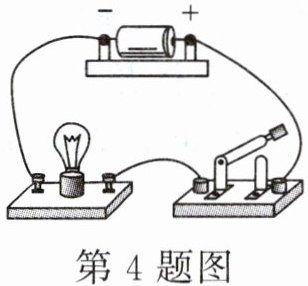

4. 如图所示电路，此时电路处于开路状态；闭合开关后，小灯泡发光，此时电路处于通路状态。

答案： 开路　通路

5. (2024·徐州)如图所示电路，闭合开关，电路所处的状态是(C)

A.通路
B.开路
C.短路
D.无法判断

答案： C

6. 画出下列电路元件的符号。
(1)电源；(2)开关；
(3)灯泡；(4)电动机；
(5)交叉相连接的导线。

答案：

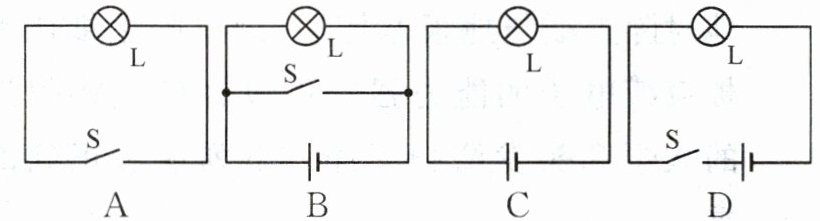

7. 下列电路图中正确的是(D)

答案： D

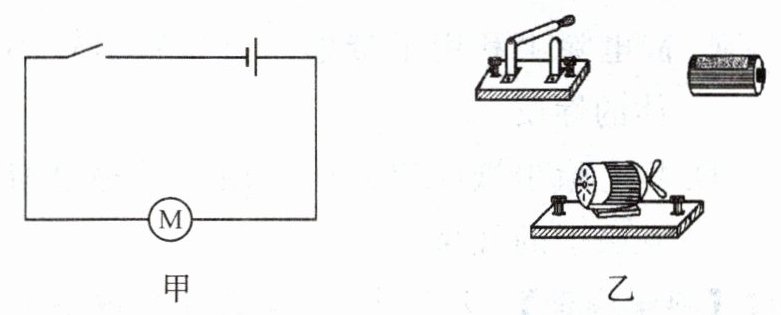

8. 根据图甲所示电路图，请在图乙中用笔画线表示导线，连接相应的电路。

]

答案：

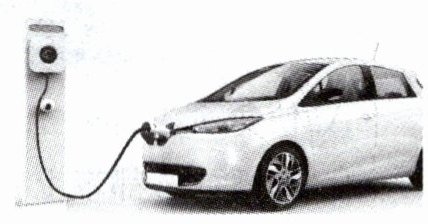

9. 随着电动汽车的大力推行，新的电池技术正在被开发和应用，石墨烯电池是一种可以提高电动汽车行驶里程和充电效率的新技术。如图，给汽车充电时，石墨烯电池相当于(C)


A.电源
B.开关
C.用电器
D.导线

答案： C

10. 在物理课上，物理老师演示了一种“神奇”的灯泡，如图所示。当同学们手牵手时，灯泡就会发光；不牵手时，灯泡就会熄灭。关于此过程，下列说法错误的是(A)

A.人体就是电源
B.实验能成功说明人体是导体
C.这两只手相当于开关
D.该灯泡内部一定有电源

答案： A
