10. 有 0～3 V 和 0～15 V 两个量程的电压表，在某次测量中使用 0～3 V 量程，从 0～15 V 量程的刻度盘上发现指针正好指在 7.5 V 的刻度线上，则测得实际电压的大小为 (B)

A.1 V
B.1.5 V
C.2 V
D.2.5 V

答案： 10.B

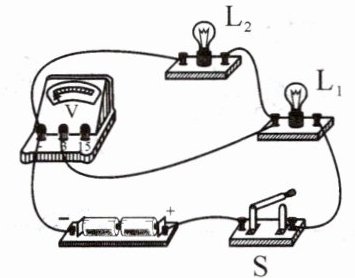

11. 小高在实验室里连接了如图所示电路，电源电压为 3 V，当开关 S 闭合后，关于此电路的说法正确的是 (B)


A.若灯 L₂短路，则电压表有示数
B.若灯 L₁开路，则电压表无示数
C.两个小灯泡并联，电压表测电源电压
D.两个小灯泡串联，电压表测 L₁的电压

答案： 11.B

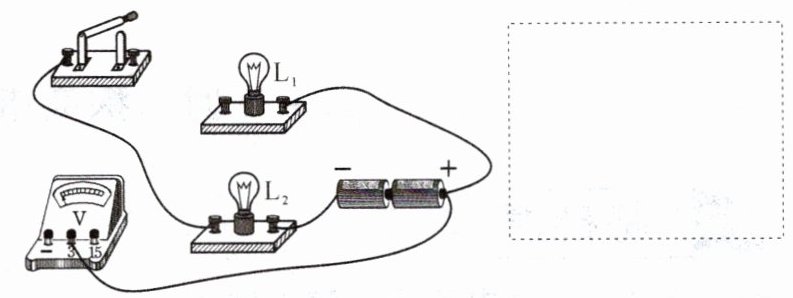

12. 在如图所示的实物电路中，有两根导线尚未连接，用笔画线代替导线将电路连接完整，并在虚线框内画出对应的电路图。要求：两灯串联，电压表测量灯 L₁两端的电压，导线不能交叉。

答案：

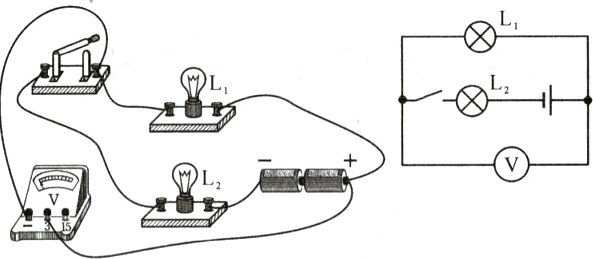

12.

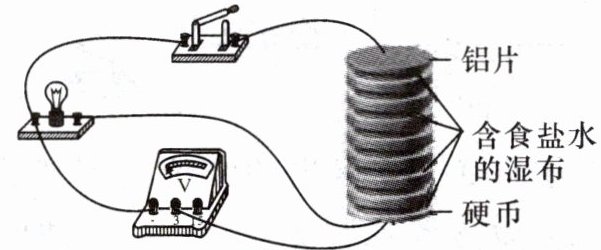

13. 小明将铝片和硬币依次堆叠，用浸有食盐水的湿布置于铝片和硬币之间自制“伏打电堆”并连接了如图所示电路。闭合开关后，小灯泡发光，电压表指针右偏，则下列说法中正确的是 (C)

A.硬币是电源的负极
B.“伏打电堆”将内能转化为电能
C.若小灯泡开路，电压表仍有示数
D.若断开开关，铝片和硬币之间没有电压

答案： 13.C

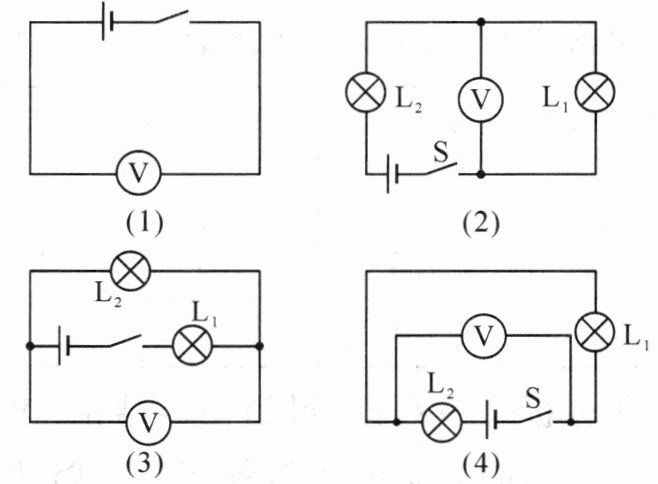

【例】在横线上写出下列电路图中，开关闭合后电压表的测量对象。(填“电源电压”“L₁两端的电压”或“L₂两端的电压”)

(1)电源电压；(2)L₁两端的电压；(3)L₂两端的电压；(4)L₁两端的电压。

答案：
(1)电源电压
(2)L₁两端的电压
(3)L₂两端的电压
(4)L₁两端的电压

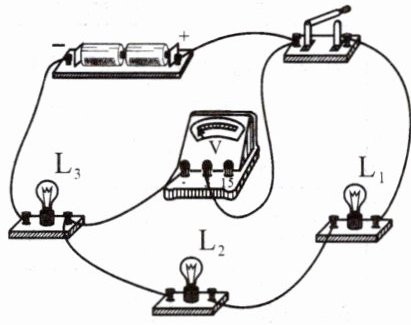

在如图所示电路中，开关闭合后电压表测量的是(B)

A.L₁两端的电压
B.L₁和L₂两端的电压
C.L₃和电源两端的电压
D.电源两端电压

答案： B

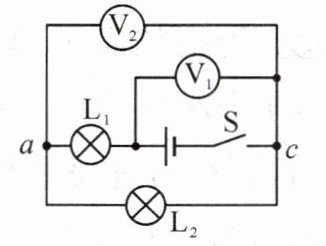

电路如图所示，开关闭合后，电压表V₁测电源电压，V₂测L₂两端的电压。

答案： 电源电压 L₂两端的电压
