4. (2023·天津)定值电阻$R$的$U - I$关系图像如图所示，当该电阻两端电压为$3V$时，通过它的电流为(A)

A.$1A$
B.$2A$
C.$3A$
D.$4A$

答案： 4.A

5. 如图所示的电路中，电阻阻值$R_{1} ＜ R_{2}$。开关$S$闭合后，$R_{1}$、$R_{2}$两端的电压分别为$U_{1}$、$U_{2}$，通过$R_{1}$、$R_{2}$的电流分别为$I_{1}$、$I_{2}$。下列判断正确的是(C)

A.$U_{1} ＞ U_{2}$
B.$U_{1} ＜ U_{2}$
C.$I_{1} ＞ I_{2}$
D.$I_{1} = I_{2}$

答案： 5.C

6. (2024·云南改编)实验小组探究“电流与电压的关系”。

(1) 实验前，他们设计了实验探究的思路：保持电阻不变，探究电流与电压的关系，物理学中把这种研究方法叫控制变量法。
(2) 根据图甲的电路图连接电路时，开关应断开。闭合开关前，应将滑动变阻器的滑片移到A(填“A”或“B”)端。

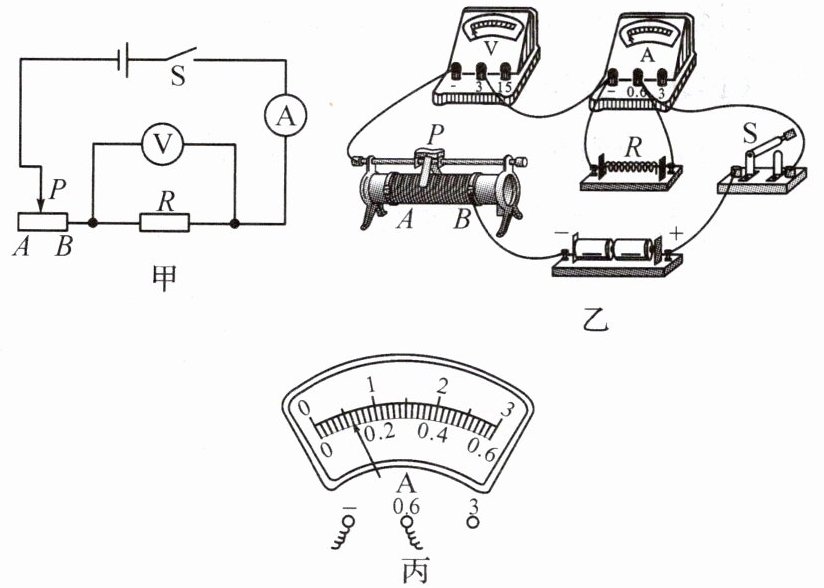

(3) 检查图乙，发现有一根导线接错，请在这根导线上画“×”，并画出正确接法，要求导线不交叉。

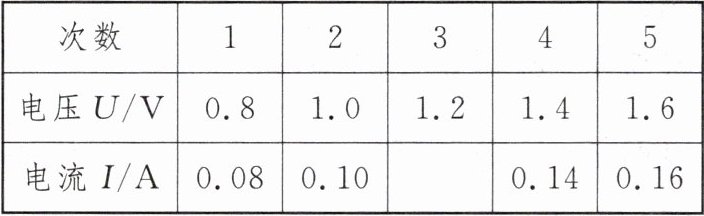

(4) 正确连接电路后，闭合开关，移动滑片，记录第1组电压表和电流表的示数后，为完成后续实验，应逐渐将滑片向B(填“A”或“B”)端移动，数据记录如表。其中第3次实验时电流表的示数如图丙所示，读数为0.12A。

(5) 分析实验数据可得结论：当导体的电阻一定时，通过导体的电流与导体两端的电压成正比。
(6) 为了使该结论更具有普遍性，还需要进行的操作是换用不同阻值的定值电阻重复进行多次实验。

答案：
6.
(1)控制变量　
(2)断开　A
(3) 　
(4)B　0.12　
(5)正比　
(6)换用不同阻值的定值电阻重复进行多次实验

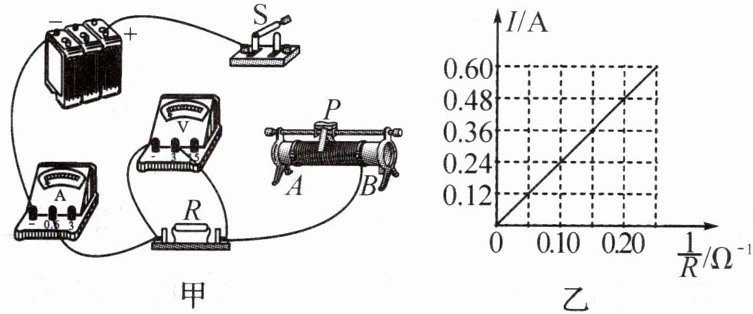

7. 小敏利用如图甲所示的电路探究“电流与电阻的关系”。电源电压恒为$4.5V$，定值电阻$R$分别为$5\Omega$、$10\Omega$、$15\Omega$、$20\Omega$，滑动变阻器上标有“$20\Omega$ $1A$”字样。

(1) 请用笔画线代替导线，将图甲中电路连接完整。
(2) 闭合开关$S$前，应将滑动变阻器的滑片$P$置于A(填“A”或“B”)端；闭合开关$S$后，移动滑动变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则故障原因可能是定值电阻$R$短路。
(3) 小敏用$5\Omega$的定值电阻做完实验后，接着换$10\Omega$的定值电阻接入电路，闭合开关$S$后，滑动变阻器的滑片$P$应向A(填“A”或“B”)端适当调节，使电压表示数保持不变。
(4) 图乙是根据实验数据绘制的关系图像，分析图像可知：实验时I和R的乘积不变。可得实验结论：当导体两端电压一定时，通过导体的电流与导体的电阻成反比。

答案：
7.
(1) 　
(2)A　短路　
(3)A　电压表示数
(4)I和R的乘积　反比
