《2025年名校课堂九年级物理全一册沪科版》

1. (2023·常州)2023年2月,土耳其发生强烈地震,中国救援队携带照明无人机前往救援。夜晚,无人机先接通照明系统、再接通动力系统升空,照明系统和动力系统并联。无人机悬停并提供照明时,电池可释放电能0.5kW·h,动力和照明系统的电功率分别为150W和100W,此状态下无人机至多持续工作2h后,需要更换电池。

答案： 并 2

2. 在如图所示的电路中,电源电压为6V,电阻R的阻值为12Ω。闭合开关,小灯泡刚好正常发光,此时电流表的示数为0.3A。则小灯泡的规格为“2.4V 0.72W”。

答案： 2.4 0.72

3. 有两只灯泡L₁和L₂,分别标有“6V 3W”和“9V 9W”字样。(不考虑温度对灯丝电阻的影响)
(1)若将两灯并联,在实际功率不超过两灯的额定功率的情况下,电路两端允许加的最大电压为6V,干路的电流为1A(结果保留整数)。
(2)若将两灯串联,在实际功率不超过两灯的额定功率的情况下,电路允许的最大电流为0.5A,电路两端允许加的最大电压为10.5V。

答案：
(1)6 1
(2)0.5 10.5

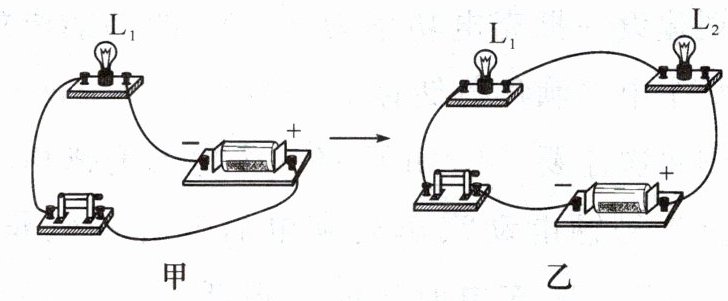

4. 某同学按图甲连接电路,闭合开关,灯泡L₁的功率为P₁。他将一个阻值大于L₁的灯泡L₂串联接入电路(如图乙),闭合开关后,L₁、L₂的功率分别为P₂、P₃(不计温度对灯泡电阻的影响,电源电压恒定),下列关系式正确的是 (C)


A.$ P_3 ＞ P_2 ＞ P_1 $
B.$ P_3 ＞ P_1 ＞ P_2 $
C.$ P_1 ＞ P_3 ＞ P_2 $
D.$ P_1 ＞ P_2 ＞ P_3 $

答案： C

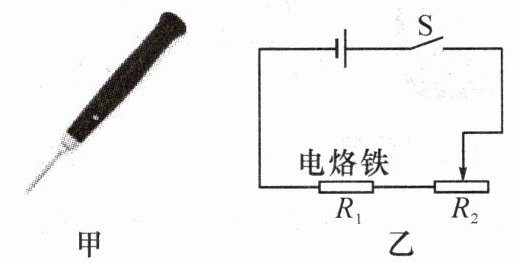

5. 如图甲是“电子技师”学生社团所使用的迷你电烙铁,铭牌上标有“6V 12W”字样。社团小组对其改进,使电烙铁温度可调,图乙为小组设计的电路简图。闭合开关,当滑动变阻器(铭牌上标有“15Ω 2A”字样)接入电路的电阻为6Ω时,电烙铁正常工作。不考虑温度对电阻的影响,求:
(1)电烙铁正常工作时的电流。
(2)该电路的电源电压。
(3)该电路消耗的最小功率。

答案： 解：
(1)由$P = UI$可得，电烙铁正常工作时的电流：
$I_{1} = \frac{P_{1}}{U_{1}} = \frac{12\ W}{6\ V} = 2\ A$
(2)电烙铁正常工作时通过$R_{2}$的电流：$I_{2} = I_{1} = 2\ A$
$R_{2}$两端的电压：$U_{2} = I_{2}R_{2} = 2\ A × 6\ \Omega = 12\ V$
该电路的电源电压：
$U = U_{1} + U_{2} = 6\ V + 12\ V = 18\ V$
(3)电烙铁的电阻：
$R_{1} = \frac{U_{1}}{I_{1}} = \frac{6\ V}{2\ A} = 3\ \Omega$
当$R_{2}$接入电路中的电阻最大时，电路中的电流最小，电路的实际功率最小，电路中的最小电流：
$I = \frac{U}{R_{1} + R_{2大}} = \frac{18\ V}{3\ \Omega + 15\ \Omega} = 1\ A$
则该电路消耗的最小功率：
$P_{小} = UI = 18\ V × 1\ A = 18\ W$
