《2025年名校课堂九年级物理全一册沪科版》

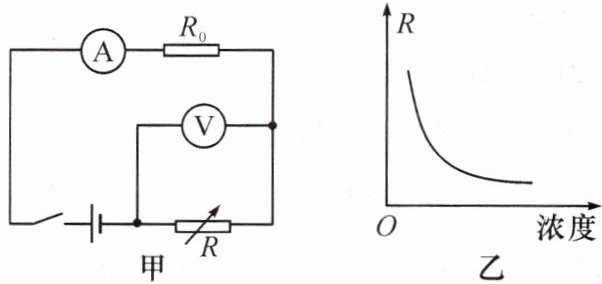

15. 如图甲是大气污染物浓度监测简化电路。当污染物浓度增大时,污染物浓度监测表的示数增大;R 为气敏电阻,其阻值随污染物浓度变化的关系如图乙所示。下列说法正确的是 (B)


A.当污染物浓度增大时,气敏电阻的阻值增大
B.当污染物浓度增大时,电流表示数增大
C.当污染物浓度增大时,电压表示数增大
D.污染物浓度监测表是电压表改装而成的

答案： B

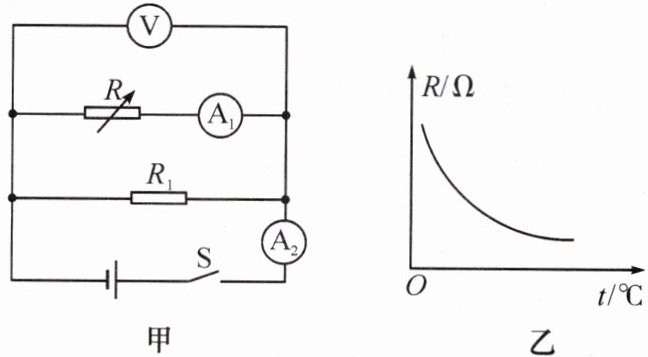

16. 如图甲所示电路。电源电压恒定不变,$ R_{1} $ 是定值电阻,R 是热敏电阻,其阻值 R 与温度 t 的关系如图乙所示。开关 S 闭合,热敏电阻温度升高时,下列说法正确的是 (C)


A.电压表 V 的示数减小
B.电流表 $ A_{2} $ 的示数减小
C.电流表 $ A_{2} $ 与 $ A_{1} $ 示数之差不变
D.电压表 V 与电流表 $ A_{1} $ 示数之比增大

答案： C

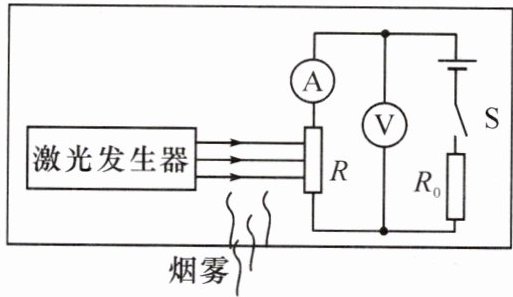

17. (2023·聊城)如图所示,是列车上烟雾报警器的简化原理图。电源电压恒定,$ R_{0} $ 为定值电阻。有烟雾产生时,激光被烟雾遮挡而使光敏电阻的阻值发生变化,当电路中的电流增大至某一数值时报警器开始报警。下列说法中正确的是 (C)

A.光敏电阻 R 的阻值随光照强度的减弱而增大
B.烟雾越浓,电流表示数越小
C.烟雾越浓,电压表示数越小
D.若要提高警报灵敏度,可以适当增大 $ R_{0} $ 的阻值

答案： C

18. (2024·重庆 A 卷)如图所示,电源电压保持不变,$ L_{1} $ 和 $ L_{2} $ 是两个相同的小灯泡。先闭合开关 $ S_{1} $,记录两电表示数;再闭合开关 $ S_{2} $,电流表和电压表的示数变化情况是 (C)

A.电流表示数减小,电压表示数减小
B.电流表示数增大,电压表示数减小
C.电流表示数增大,电压表示数不变
D.电流表示数不变,电压表示数不变

答案： C

19. 如图所示,电源电压保持不变,$ R_{1} $ 和 $ R_{2} $ 为定值电阻,先闭合开关 $ S_{1} $,然后再闭合开关 $ S_{2} $,关于开关 $ S_{2} $ 闭合前后电流表和电压表示数的变化,下列判断正确的是 (A)

A.电流表示数和电压表示数都变大
B.电流表示数和电压表示数都变小
C.电流表示数变大,电压表示数变小
D.电流表示数变小,电压表示数变大

答案： A

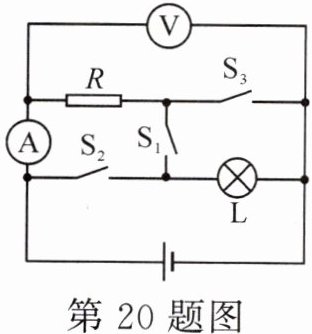

20. (2024·菏泽改编)如图所示,电源电压恒定。下列说法正确的是 (C)

A.只闭合 $ S_{1} $,电阻 R 与灯泡 L 并联
B.只闭合 $ S_{1} $,电压表测量电阻 R 两端电压
C.先闭合 $ S_{1} $,再闭合 $ S_{2} $,灯泡 L 亮度变大
D.先闭合 $ S_{1} $,再闭合 $ S_{3} $,电流表示数变小

答案： C

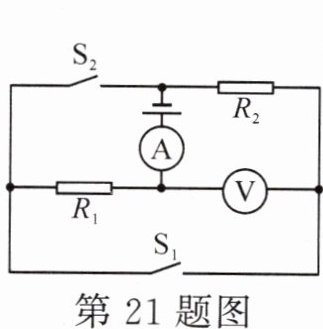

21. 如图所示,电源电压保持不变。只闭合开关 $ S_{1} $,电流表和电压表均有示数,若再闭合开关 $ S_{2} $,则下列说法正确的是 (D)

A.电流表示数变大,电压表示数变小
B.电流表示数变小,电压表示数不变
C.电压表示数与电流表示数的比值变小
D.电压表示数与电流表示数的比值不变

答案： D
