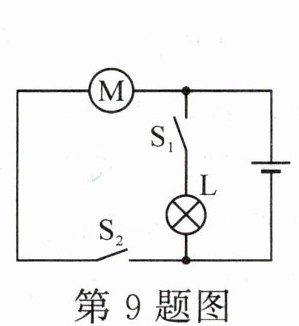

9. 如图是简化了的玩具警车的电路图,以下说法中正确的是 (C)

A.开关$S_{1}$控制整个电路
B.开关$S_{1}$、$S_{2}$都闭合时电动机与小灯泡是串联的
C.电动机与小灯泡工作时互不影响
D.开关$S_{2}$控制整个电路

答案： 9.C

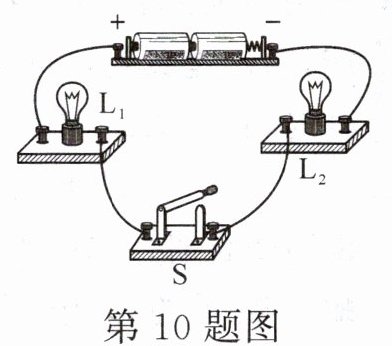

10. 小明正确连接如图所示的电路,闭合开关$S$,发现灯$L_{1}$不发光,灯$L_{2}$发光。由此判定电路故障可能是 (A)

A.灯$L_{1}$短路
B.灯$L_{2}$短路
C.灯$L_{1}$开路
D.灯$L_{2}$开路

答案： 10.A

11. (多选)下列是班上某同学在学习完电学知识后,观察分析生活中电路工作情况得出的判断,他的判断中正确的是 (BD)

A.三合一数据线可以同时给两部手机一起充电,这两部手机之间是串联的
B.节日的夜晚,街道两边树上的小彩灯一个坏了,其他的就不亮了,它们是串联的
C.马路两旁的路灯总是同时亮、同时灭,这些路灯一定是串联
D.家里的各用电器工作互不影响,说明各用电器之间是并联的

答案： 11.BD

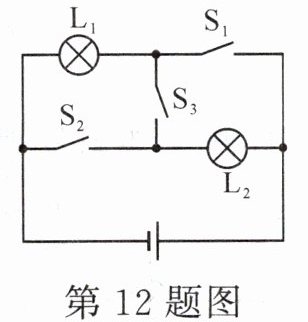

12. 如图所示电路中,要使小灯泡$L_{1}$、$L_{2}$串联,必须闭合开关S₃,断开其他开关;若要$L_{1}$、$L_{2}$并联,必须闭合开关S₁、S₂,断开其他开关;若闭合开关S₁、S₂、S₃,则会造成电源短路。

答案： 12.S₃　S₁、S₂　S₁、S₂、S₃

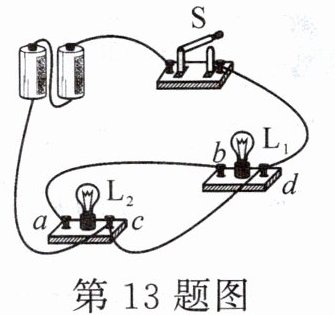

13. 如图所示的电路中,开关$S$闭合后,电路将处于短路(填“通路”“开路”或“短路”)状态。要使两灯串联,只要拆除导线cd(填“$ab$”或“$cd$”)即可;要使两灯并联,只要将与电池负极相连的导线的$c$端改接在a(填“$a$”或“$d$”)端即可。

答案： 13.短路cd　a

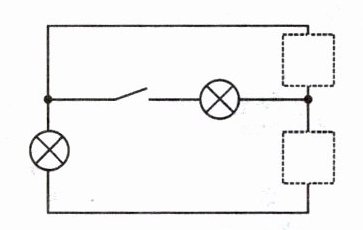

14. 如图所示,请在两个虚线框内填“电源”或“开关”的符号,使开关都闭合时,两灯组成并联电路。

答案：
14.

15. 小刚和小强进行“连接串联电路和并联电路”的实验。

(1)在连接电路的过程中,开关应该断开。

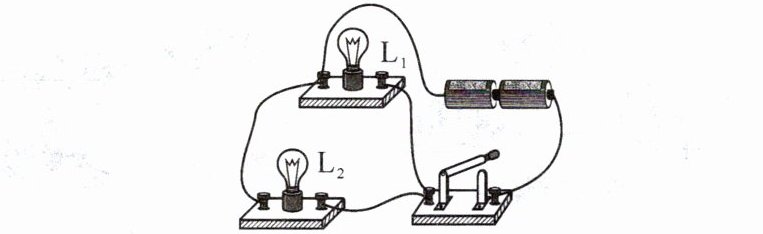

(2)如图所示是小强连接的并联电路,请在虚线框内画出对应的电路图。

(3)小刚连接了一个由两只灯泡组成的电路,闭合开关后两灯都亮,但连线比较杂乱,一时难以看清,要想简单、迅速地判断两灯的连接方式,可采取的办法是从某个灯座上取下一个灯泡，若另一个灯泡不亮则是串联，否则是并联。

答案：
15.
(1)断开　
(2)
(3)从某个灯座上取下一个灯泡，若另一个灯泡不亮则是串联，否则是并联
