《2025年名校课堂九年级物理全一册沪科版》

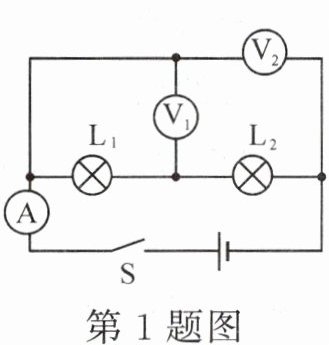

1. 如图所示的电路中,灯泡 $ L_1 $ 和灯泡 $ L_2串联$ (填“串联”或“并联”)。开关闭合时,电流表的示数为 $ 0.2 \, A $,电压表 $ V_1 $、$ V_2 $ 的示数分别为 $ 1.2 \, V $ 和 $ 2.8 \, V $,则通过灯泡 $ L_1 $ 的电流为 0.2 $ A $,其两端电压为 1.2 $ V $;通过灯泡 $ L_2 $ 的电流为 0.2 $ A $,其两端电压为 1.6 $ V $。

答案： 1.串联　0.2　1.2　0.2　1.6

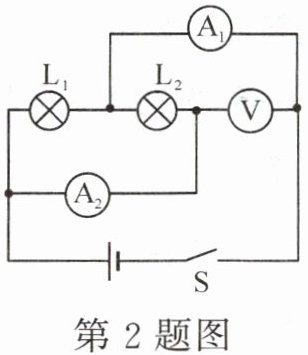

2. 如图所示的电路中,灯泡 $ L_1 $ 和 $ L_2 $ ______ (填“串联”或“并联”),开关 $ S $ 闭合时,电流表 $ A_1 $ 和 $ A_2 $ 的示数分别是 $ 0.5 \, A $ 和 $ 0.3 \, A $,电压表 $ V $ 的示数为 $ 2.5 \, V $,则通过 $ L_1 $ 的电流为 $ A $,通过 $ L_2 $ 的电流为 $ A $,电源电压为 $ V $。

答案： 2.并联　0.2　0.3　2.5

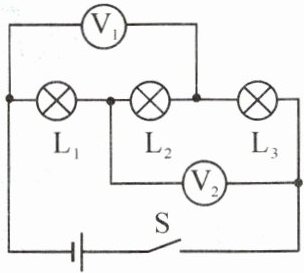

3. 如图所示,已知电源电压为 $ 10 \, V $。闭合开关后,电压表 $ V_1 $ 示数为 $ 8 \, V $,电压表 $ V_2 $ 示数为 $ 7 \, V $,则 $ L_1 $、$ L_2 $、$ L_3 $ 两端的电压依次为 ( )

A.$ 2 \, V $、$ 5 \, V $、$ 3 \, V $
B.$ 1 \, V $、$ 6 \, V $、$ 2 \, V $
C.$ 5 \, V $、$ 2 \, V $、$ 3 \, V $
D.$ 3 \, V $、$ 5 \, V $、$ 2 \, V $

答案： 3.D

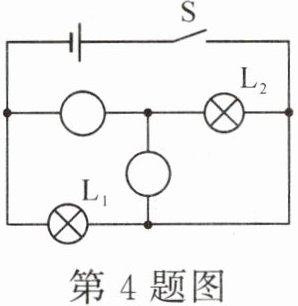

4. 请在如图所示电路图的两个“$ ◯ $”中填入电压表或电流表的符号,使两个小灯泡并联。

答案：
4.

5. 在如图所示电路图中的两个“$ ◯ $”中填入电压表或电流表的符号,使两个小灯泡串联。

答案：
5.

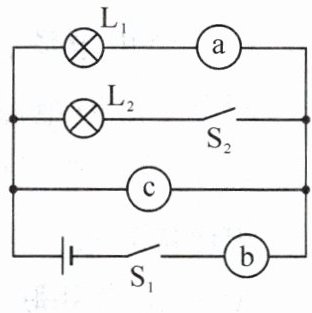

6. 在如图所示的电路中,$ a $、$ b $、$ c $ 分别代表的是电压表或电流表。当开关 $ S_1 $、$ S_2 $ 都闭合时,灯泡均正常发光,各个仪表均正常工作。下列说法中正确的是 (C)

A.$ a $、$ b $、$ c $ 都是电压表
B.$ a $、$ b $、$ c $ 都是电流表
C.$ a $、$ b $ 是电流表,$ c $ 是电压表
D.$ b $、$ c $ 是电压表,$ a $ 是电流表

答案： 6.C

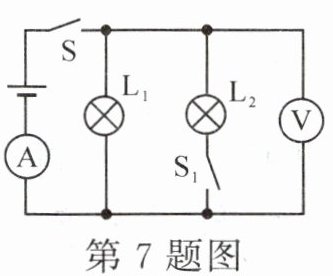

7. 如图所示电路中,电源电压为 $ 3 \, V $ 且不变,只闭合开关 $ S $ 时,电流表示数为 $ 0.3 \, A $;当同时闭合开关 $ S $、$ S_1 $ 时,电流表的示数将 变大 (填“变大”“变小”或“不变”),此时电压表示数为 3 $ V $,通过灯泡 $ L_1 $ 的电流为 0.3 $ A $。

答案： 7.变大　3　0.3

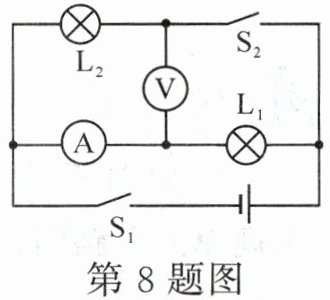

8. 如图所示的电路中,电源电压为 $ 5 \, V $。开关 $ S_1 $ 闭合、$ S_2 $ 断开时,电压表的示数是 0 $ V $;同时闭合开关 $ S_1 $、$ S_2 $ 时,电流表的示数是 $ 0.3 \, A $,则通过 $ L_1 $ 的电流是 0.3 $ A $,$ L_2 $ 两端的电压是 5 $ V $。

答案： 8.0　0.3　5

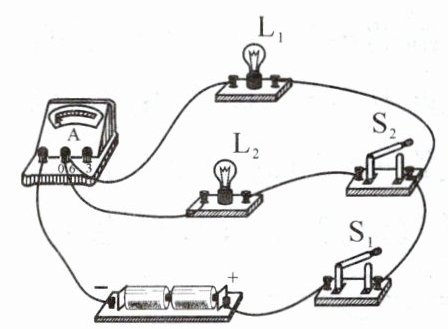

9. (2024·陕西)如图,电源电压不变。闭合开关 $ S_1 $ 和 $ S_2 $,小灯泡 $ L_1 $ 和 $ L_2 $ 均正常发光,电流表有示数。下列分析正确的是 (B)


A.小灯泡 $ L_1 $ 和 $ L_2 $ 串联
B.若断开开关 $ S_2 $,电流表示数会变小
C.若小灯泡 $ L_1 $ 比 $ L_2 $ 亮,原因是 $ L_1 $ 两端的电压比 $ L_2 $ 两端的电压大
D.若只闭合开关 $ S_2 $,电路中只有小灯泡 $ L_2 $ 发光

答案： 9.B
