《2025年名校课堂九年级物理全一册沪科版》

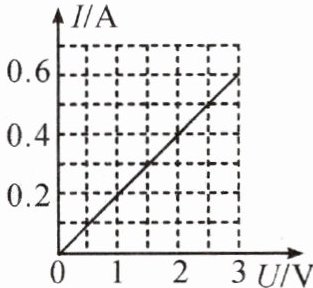

8. 某导体中的电流与它两端的电压的关系如图所示，下列分析正确的是(C)


A.当导体两端的电压为 $ 2 \mathrm{V} $ 时，导体中的电流为 $ 0.2 \mathrm{A} $
B.该导体的电阻随电流的增大而增大
C.该导体的电阻为 $ 5 \Omega $
D.电阻一定时，导体两端的电压与电流成正比

答案： C

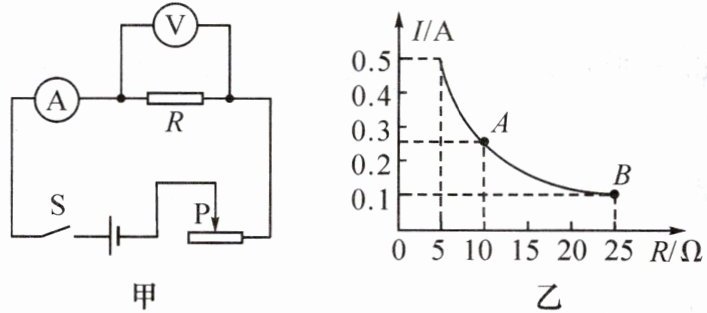

9. 在“探究电流与电阻的关系”实验中，电路如图甲所示，图乙是根据实验数据画出的 $ I-R $ 图像。由图像可知，电压表示数始终保持2.5 $ \mathrm{V} $ 不变，当 $ R $ 的阻值为 $ 20 \Omega $ 时，电路中的电流为0.125 $ \mathrm{A} $。

答案： 2.5 0.125

10. 如图所示的电路中，电源电压为 $ 12 \mathrm{V} $，闭合开关 $ \mathrm{S} $ 后，电流表的示数为 $ 0.6 \mathrm{A} $，电压表的示数为 $ 9 \mathrm{V} $。
(1)通过 $ R_1 $ 的电流 $ I_1 $ 是0.6 $ \mathrm{A} $。
(2)小翔同学在求 $ R_1 $ 的电阻值时，解题过程如下：
根据欧姆定律得，$ R_1 $ 的阻值：$ R_1 = \frac{U_1}{I_1} = \frac{9 \mathrm{V}}{0.6 \mathrm{A}} = 15 \Omega $
小翔的解题过程不正确(填“正确”或“不正确”)，理由：$R_1$两端的电压取值错误。
(3)电阻 $ R_1 $ 的阻值是多少？

答案：
(1)0.6
(2)不正确 $R_1$两端的电压取值错误
(3)解：由电路图可知，电阻$R_1$、$R_2$串联，电压表测$R_2$两端电压，电流表测串联电路中的电流，根据串联电路电压规律可知，$R_1$两端的电压：
$U_1 = U - U_2 = 12\ V - 9\ V = 3\ V$
由$I = \frac{U}{R}$得，$R_1$的阻值：$R_1 = \frac{U_1}{I_1} = \frac{3\ V}{0.6\ A} = 5\ \Omega$

11. （2024·重庆 B 卷）将阻值为 $ 10 \Omega $ 的电阻 $ R_1 $ 与另一电阻 $ R_2 $ 接入电路，如图所示。闭合开关 $ \mathrm{S} $，电流表 $ \mathrm{A}_1 $ 的示数为 $ 0.45 \mathrm{A} $，电流表 $ \mathrm{A}_2 $ 的示数为 $ 0.3 \mathrm{A} $。求：
（1）通过 $ R_2 $ 的电流。
（2）电源电压。

答案： 解：
(1)由图可知，两电阻并联，电流表$A_1$测干路电流，电流表$A_2$测通过$R_1$的电流；通过定值电阻$R_2$的电流：
$I_2 = I - I_1 = 0.45\ A - 0.3\ A = 0.15\ A$
(2)由$I = \frac{U}{R}$可得，$R_1$两端的电压：
$U_1 = I_1R_1 = 0.3\ A × 10\ \Omega = 3\ V$
因并联电路各支路两端的电压相等，所以电源电压$U = U_1 = 3\ V$
