《2025年名校课堂九年级物理全一册沪科版》

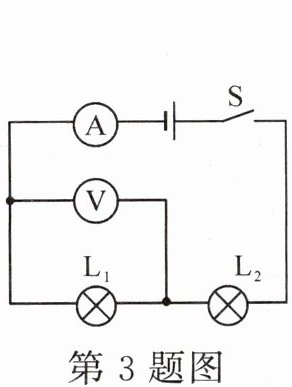

3. 如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是(A)

A.$L_{1}$ 短路
B.$L_{1}$ 开路
C.$L_{2}$ 短路
D.$L_{2}$ 开路

答案： 3.A

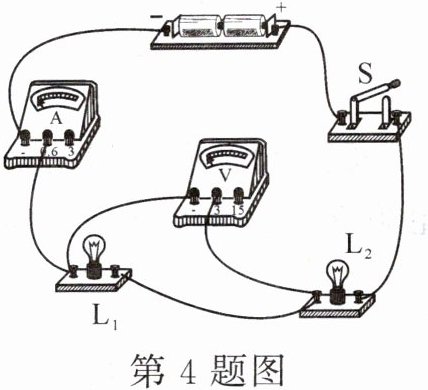

4. 如图所示的电路，闭合开关 $S$ 后，两灯均发光，一段时间后，一盏灯突然熄灭，电流表、电压表都有示数，则该电路故障可能是(D)

A.灯 $L_{1}$ 开路
B.灯 $L_{2}$ 开路
C.灯 $L_{1}$ 短路
D.灯 $L_{2}$ 短路

答案： 4.D

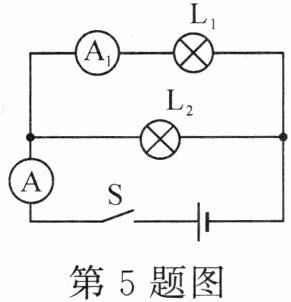

5. 如图所示的电路，闭合开关 $S$ 后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是(B)

A.$L_{1}$ 开路
B.$L_{2}$ 开路
C.$L_{1}$ 短路
D.$L_{2}$ 短路

答案： 5.B

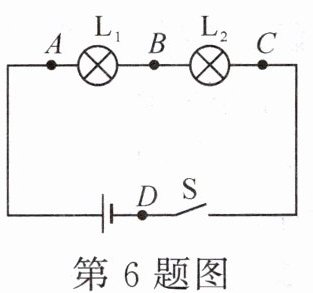

6. 如图所示，小明在探究串联电路电流规律实验中，闭合开关后，两灯均不亮，他用一个电流表检测电路故障。当电流表接 $A、B$ 两点时两灯均不亮；当电流表接 $B、C$ 两点时，有一盏灯亮了，产生这一现象的原因可能是(C)

A.$L_{1}$ 开路
B.$DC$ 间开路
C.$L_{2}$ 开路
D.电源短路

答案： 6.C

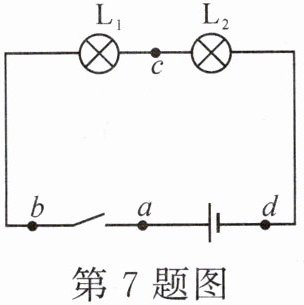

7. 小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯 $L_{1}$ 和 $L_{2}$ 都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出 $U_{ab}=0$，$U_{ac}=0$，$U_{cd}=6V$，$U_{ad}=6V$。如果电路只有一处故障，则故障可能为(D)

A.$L_{1}$ 开路
B.$L_{1}$ 短路
C.$L_{2}$ 短路
D.$L_{2}$ 开路

答案： 7.D

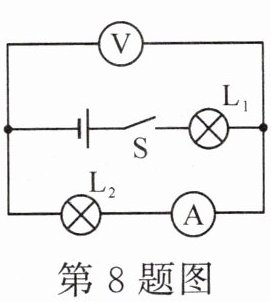

8. (2024·达州)如图所示的电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为(A)

A.$L_{1}$ 短路
B.$L_{2}$ 短路
C.$L_{1}$ 开路
D.$L_{2}$ 开路

答案： 8.A

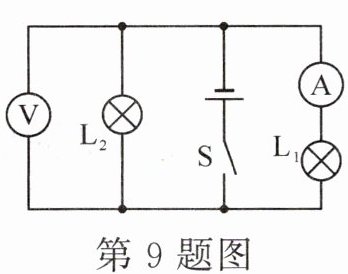

9. 如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一个电表示数变小，另一个不变，则故障可能是(C)

A.$L_{2}$ 开路
B.$L_{1}$ 短路
C.$L_{1}$ 开路
D.$L_{2}$ 短路

答案： 9.C

10. (2023·福建)如图所示，闭合开关 $S$，滑动变阻器滑片 $P$ 移动过程中，灯突然熄灭，电压表和电流表均无示数。若电路中仅有一处故障，则故障不可能是(B)

A.电流表接线松开
B.小灯泡 $L$ 开路
C.滑动变阻器 $R$ 开路
D.开关 $S$ 接触不良

答案： 10.B

11. 如图所示，开关闭合，两个灯泡都发光，突然，一个灯泡熄灭，两个电表一个示数变大，一个示数变小，则该电路故障可能是(D)


A.一定是 $L_{1}$ 开路
B.一定是 $L_{2}$ 短路
C.可能是电流表开路
D.可能是电压表短路

答案： 11.D
