3. 在“测量小灯泡电阻”的实验中，某同学连接好电路并闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是(D)

A.更换小灯泡
B.更换电源
C.检查电路是否开路
D.移动滑动变阻器的滑片，观察小灯泡是否发光

答案： D

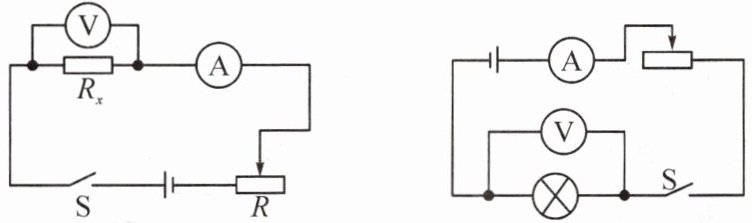

4.(多选)如图，小罗同学在对比“测量未知电阻阻值”和“研究小灯泡电阻”这两个实验时，下列说法中正确的是(ABC)


A.这两个实验的原理相同
B.这两个实验用到的测量工具相同
C.这两个实验多次测量的目的不相同
D.这两个实验收集数据进行分析处理的方法相同

答案： ABC

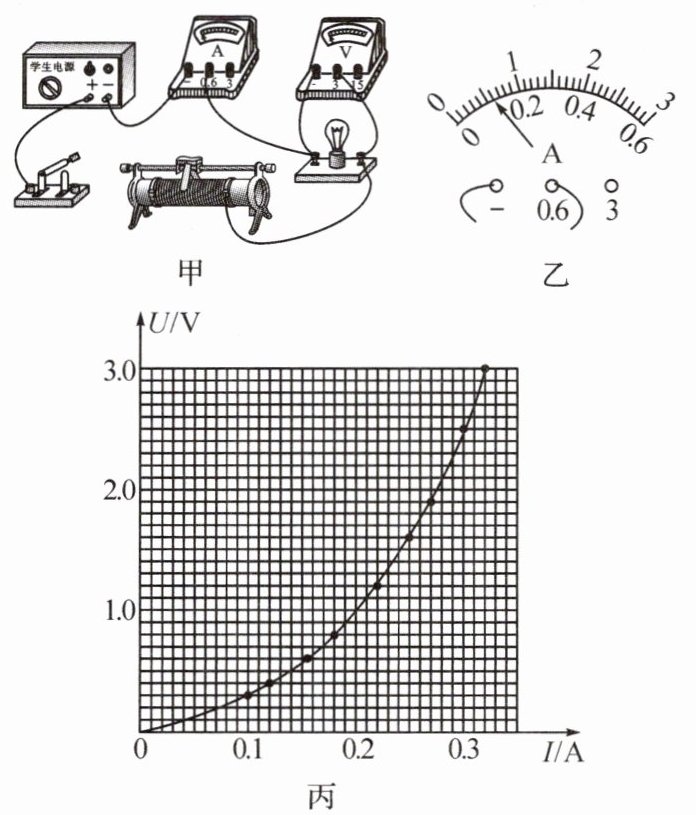

5.(2024·湖北)某小组想测量标有“$2.5\ V\ \ 0.3\ A$”字样的小灯泡在不同工作状态下的电阻，设计了如图甲所示实验电路，电源电压不变。

(1) 请用笔画线表示导线将图甲中实物电路连接完整。
(2) 移动滑动变阻器的滑片至最左端后闭合开关，使电路中的电流在开始测量时最小。向另一端移动滑片，观察到小灯泡在电压达到 $0.42\ V$ 时开始发光，此时电流表示数如图乙，读数为0.12$A$。
(3) 根据实验数据绘制的 $U-I$ 图像如图丙，小灯泡未发光时电阻可能为B。
A. $0\ \Omega$
B. $3.1\ \Omega$
C. $3.5\ \Omega$
D. $8.3\ \Omega$
(4) 随着电流增大，滑动变阻器两端的电压减小，小灯泡的电阻增大，整个电路中的电阻减小。(填“增大”“减小”或“不变”)

答案：

(1) 　
(2)左　0.12　
(3)B
(4)减小　增大　减小

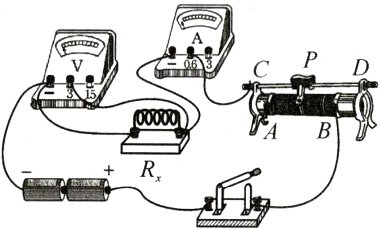

6. 如图甲所示，是小明在“测量定值电阻的阻值”时连接的电路。电源由两节新干电池串联组成，滑动变阻器的铭牌上标有“$50\ \Omega \ \ 1\ A$”的字样。

(1) 用笔画线代替导线，将电路连接完整。
(2) 闭合开关，两电表均无示数；将电压表改接在滑动变阻器两端时，两电表也均无示数；将电压表改接在开关两端时，电压表有示数，电流表无示数。则电路故障可能是开关开路。

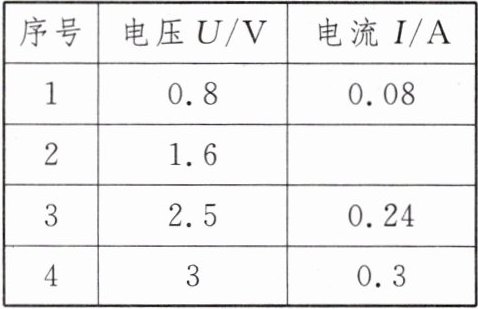

(3) 排除故障后，测得的数据如表：

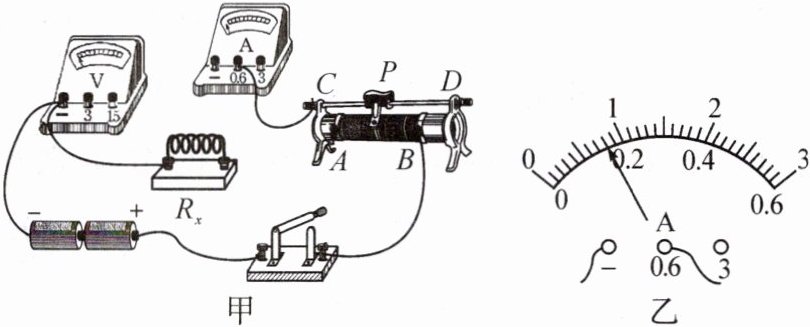

① 第2次实验中电流表的示数如图乙所示，读数为0.16$A$；
② $R_x$ 的阻值为10.1$\Omega$；(结果保留一位小数)
③ 换用规格为“$20\ \Omega \ \ 1\ A$”的滑动变阻器，不能完成表格中第1次的测量。

答案：

(1) 　
(2)开关开路　
(3)①0.16　②10.1　③1
