《2025年名校课堂九年级物理全一册沪科版》

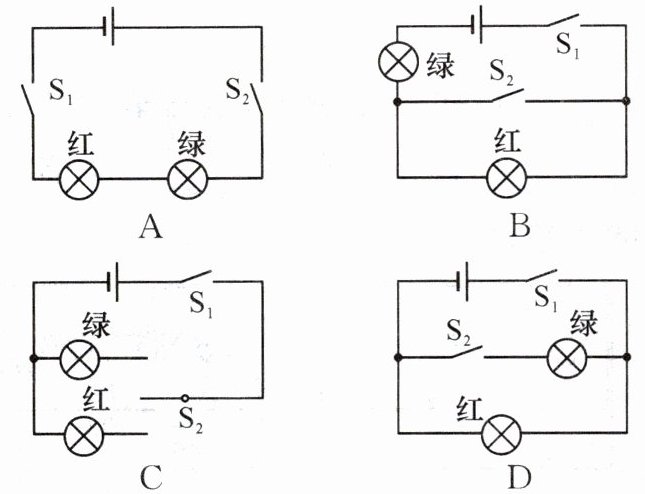

6. 下列电路中,符合交通信号灯(只考虑红灯和绿灯)模拟设计的是 (C)

答案： C

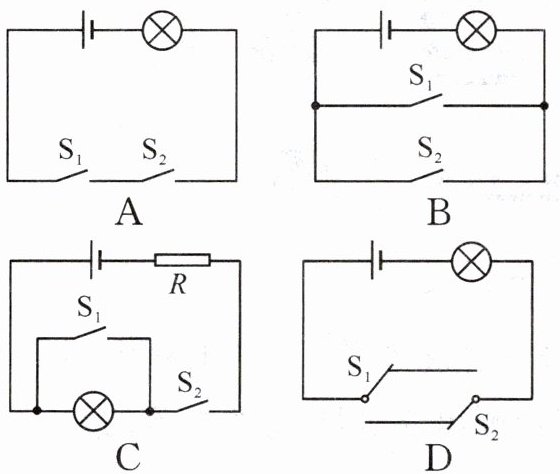

7. (2023·呼和浩特)多控开关常用于家庭电路和商场楼宇中,以实现多个开关对同一用电器的独立控制。装修房子的小沈,在设计楼梯照明电路时,希望通过楼上楼下两个开关,随时独立操控灯泡亮灭,下列电路图中符合要求的是 (D)

答案： D

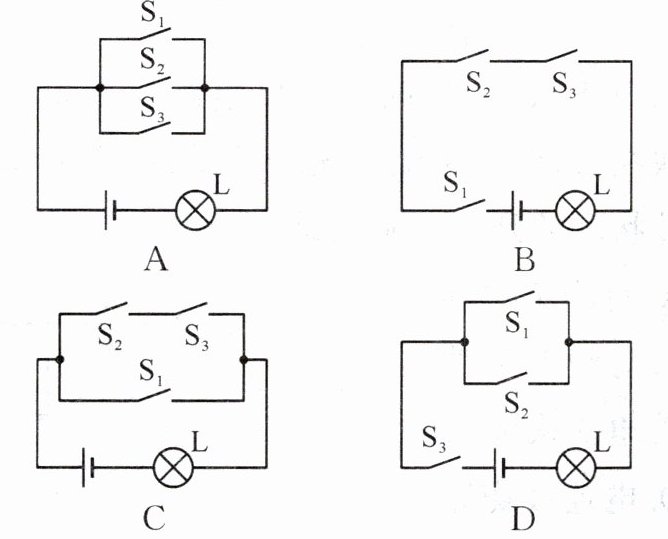

8. (2024·枣庄)常用智能手机是通过指纹开关 $ S_1 $ 或密码开关 $ S_2 $ 来解锁的,若其中任何一种方式解锁失败后,锁定开关 $ S_3 $ 均会断开而暂停手机解锁功能,开关 $ S_3 $ 将在一段时间后自动闭合而恢复解锁功能。若用灯泡 L 发光模拟手机解锁成功,则图中符合要求的模拟电路是 (D)

答案： D

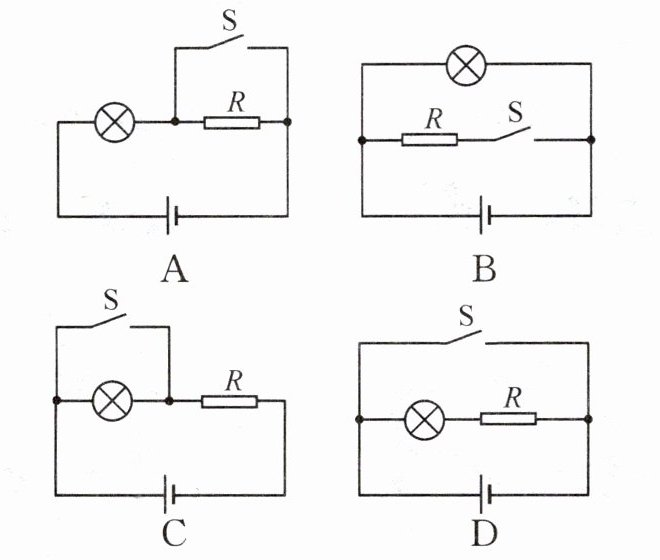

9. (2023·泰州)为了安全,汽车行驶时驾驶员必须系好安全带。当系好安全带时,相当于闭合开关,指示灯不亮;未系好安全带时,相当于断开开关,指示灯发光。符合上述要求的电路图是 (C)

答案： C

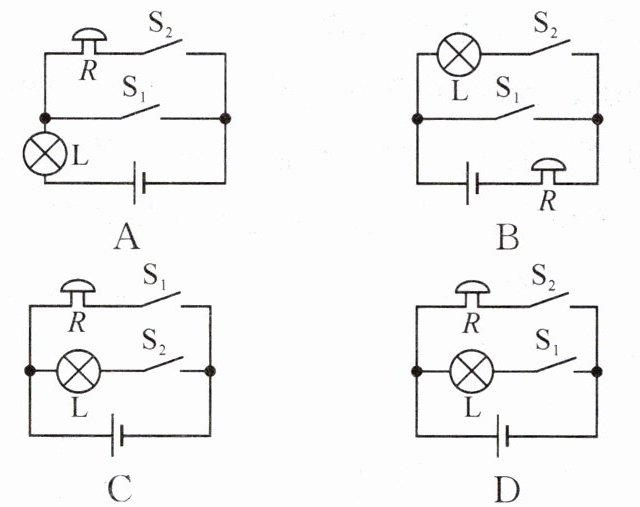

10. 宾馆房间有门铃系统,当房客闭合开关 $ S_1 $,“请勿打扰”灯泡 L 发光,来访者即便闭合门铃开关 $ S_2 $,门铃 R 也不发声;只有在 $ S_1 $ 断开、 $ S_2 $ 闭合时,门铃才发出“叮咚”声。下列电路设计中,跟该门铃系统功能吻合的是 (A)

答案： A

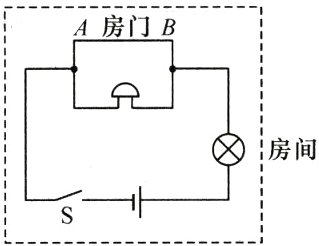

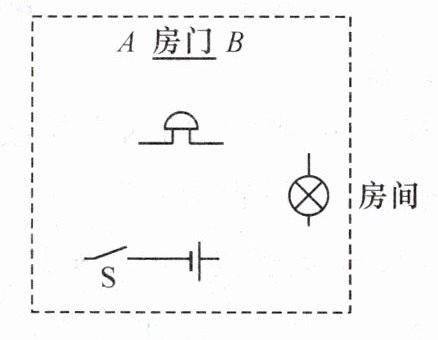

11. “创新”实验小组的同学要设计一个自动防盗报警电路。要求:晚间开关 S 闭合后,灯亮、电铃不响;当房门被打开时,细导线 AB 被扯断,灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。

答案：
