《2025年名校课堂九年级物理全一册沪科版》

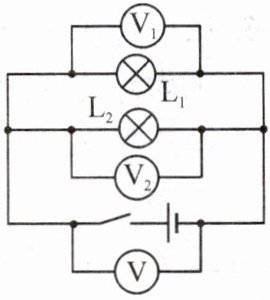

5. 如图，闭合开关后，灯泡$L_2$比$L_1$亮，电压表$V$的示数为$4.5$V，下列说法正确的是 ()

A.$V_1$的示数大于$4.5$V
B.$V_1$的示数等于$4.5$V
C.$V_2$的示数小于$4.5$V
D.$V_2$的示数大于$4.5$V

答案： 5.B

6. 在一个由电源、开关、导线和两个小灯泡组成的电路中，用电压表测量时发现，两个小灯泡两端的电压相等，则两个小灯泡的连接方式()

A.一定是并联
B.一定是串联
C.可能是串联，也可能是并联
D.无法判定

答案： 6.C

7. (多选)如图所示是探究并联电路中电流、电压规律的电路图，闭合开关$S$后，下列说法正确的是()

A.通过$L_1$的电流一定大于通过$L_2$的电流
B.通过$L_1$的电流可能等于通过$L_2$的电流
C.$L_1$两端的电压一定大于$L_2$两端的电压
D.$L_1$两端的电压一定等于$L_2$两端的电压

答案： 7.BD

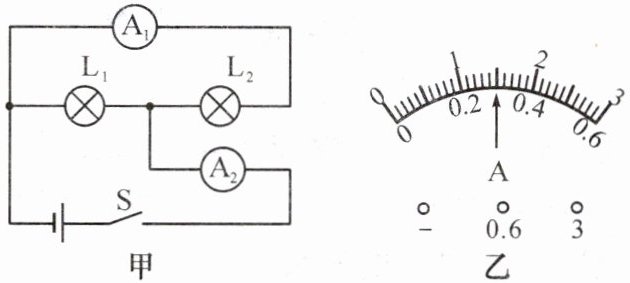

8. 电路如图甲所示，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡$L_1$和$L_2$的电流分别为()


A.$1.5$A，$0.3$A
B.$1.2$A，$1.2$A
C.$0.3$A，$0.3$A
D.$1.2$A，$0.3$A

答案： 8.D

9. 如图所示的电路，电源电压保持不变，当开关$S_1$、$S_2$闭合时，$L_1$、$L_2$都亮，电压表的示数为$3$V，再将开关$S_2$断开时，电压表的示数将 ()

A.增大到$6$V
B.减小到$1.5$V
C.保持$3$V不变
D.减小为$0$

答案： 9.C

10. 某同学家中有一台冰箱、一台彩色电视机、一台洗衣机、两盏不同规格的照明灯，它们都是并联的。若它们正常工作时的电流分别是$0.9$A、$800$mA、$1.3$A、$0.18$A和$250$mA，且干路中的电流不允许超过$5$A，那么这些用电器能(填“能”或“不能”)全部同时工作。

答案： 10.并　能

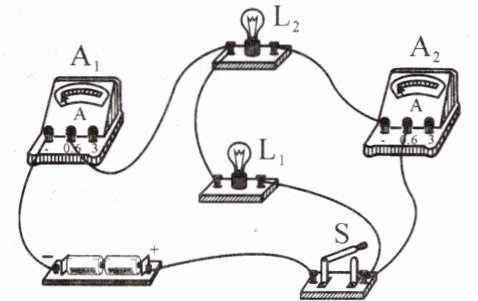

11. (2023·天津)在探究串、并联电路中电流的规律时，做了如图所示的实验。闭合开关后，电流表$A_1$、$A_2$的示数分别为$0.5$A和$0.3$A，则通过小灯泡$L_1$的电流为0.2A，通过小灯泡$L_2$的电流为0.3A。

答案： 11.0.2　0.3

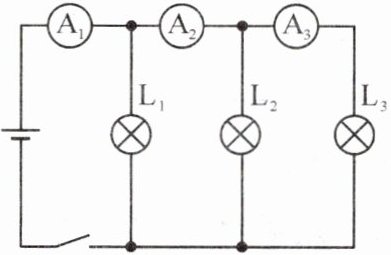

12. 电路如图所示，闭合开关后，电流表$A_1$的示数为$1$A，$A_2$的示数为$0.7$A，$A_3$的示数为$0.2$A，则通过$L_1$的电流为0.3A，通过$L_2$的电流为0.5A，通过$L_3$的电流为0.2A。

答案： 12.0.3　0.5　0.2
