《2025年名校课堂九年级物理全一册沪科版》

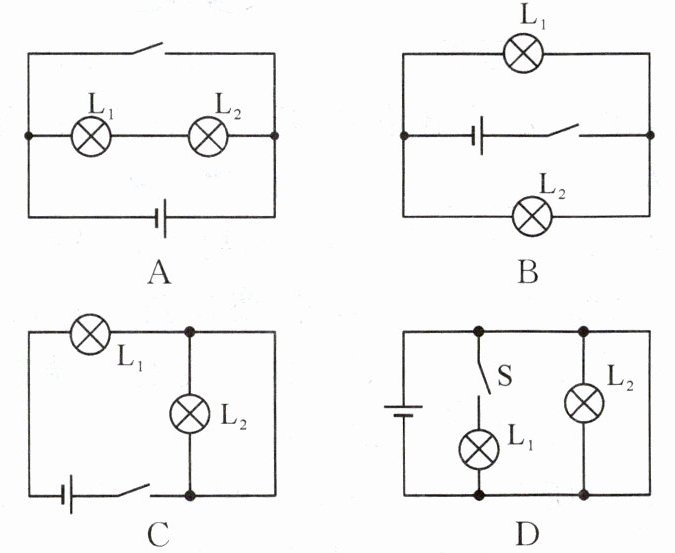

1. 在如图所示的四个电路中，开关能够同时控制两盏灯，且两灯并联的是(B)

答案： B

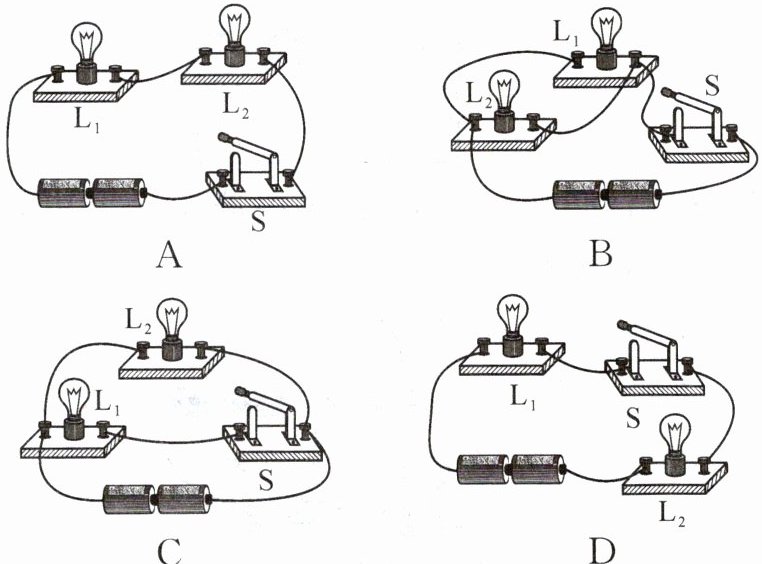

2. 如图所示电路中，开关能够同时控制两盏灯，且两灯的发光情况互不影响的是(B)

答案： B

3. 在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任意一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是(B)

A.两个模块相当于开关，彼此串联
B.两个模块相当于开关，彼此并联
C.两个模块相当于电源，彼此并联
D.两个模块相当于电源，彼此串联

答案： B

4. 如图是电冰箱的简化电路图，M 是电冰箱压缩机内的电动机，L 是电冰箱内的照明灯。下列判断正确的是(B)

A.$ S_1 $断开、$ S_2 $闭合时，电动机和照明灯串联
B.$ S_1 $、$ S_2 $都闭合时，照明灯与电动机并联
C.$ S_1 $闭合、$ S_2 $断开时，电动机停止工作
D.$ S_1 $闭合、$ S_2 $断开时，电动机和照明灯并联

答案： B

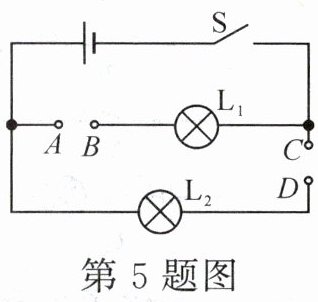

5. 如图所示，$ L_1 $、$ L_2 $是两个相同的小灯泡，A、B、C、D 是四个接线柱，若用导线将 A、B 和 C、D 分别连接起来，则 $ L_1 $、$ L_2 $是并联的；若用导线只将 B、D 连接起来，则 $ L_1 $、$ L_2 $是串联的；若用导线只将 A、C 连接起来，则会发生电源短路。

答案： 并 串 电源短路

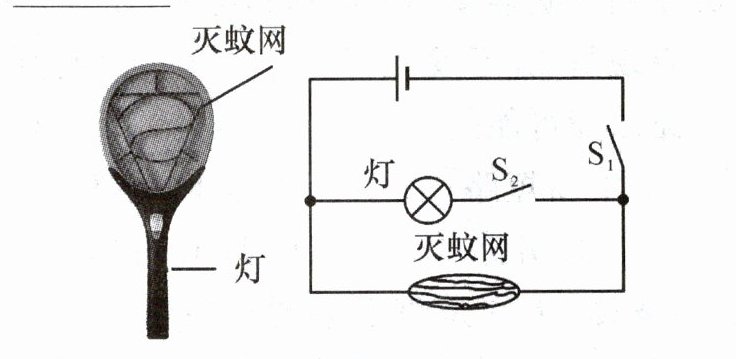

6. 如图甲所示的电蚊拍，具有灭蚊和照明等功能，图乙是其对应的电路图。当开关S₁闭合时，只有灭蚊网通电起到灭蚊作用；当开关S₁和S₂(以上两空填“$ S_1 $”“$ S_2 $”或“$ S_1 $和 $ S_2 $”)闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明的作用。灯和灭蚊网的连接方式是并联。

答案： S₁ S₁和S₂ 并联

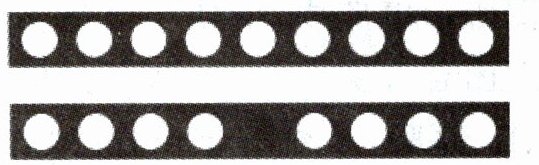

7. 小华有一根发光棒，闭合开关，众小灯齐发光；一段时间后，其中一个小灯熄灭，其他小灯照常发光，如图所示，请根据该小灯熄灭的原因判断众小灯的电路连接方式：若该小灯处于短路，则众小灯串联；若该小灯处于开路，则众小灯并联。小华想进一步确定小灯的连接方式，她将其中一个小灯取下，此时所有的灯都不发光，说明发光棒众小灯串联。

答案： 串 并 串
