《2025年名校课堂九年级物理全一册沪科版》

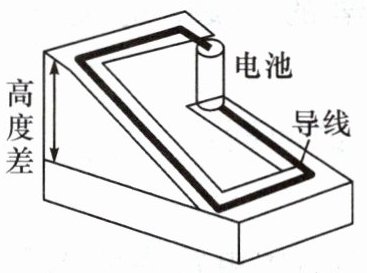

1. 导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的物理量是____。（填“电流”或“电压”）

答案： 1.电压

2. 常见的电压：一节常用干电池的电压一般是1.5V；对人体的安全电压不高于36V；手机的充电电压一般约为5V；我国提供给家庭电路的电压是220V。

答案： 2.1.5　36　5　220

3. 下列关于电压的说法中，不正确的是 (D)

A.电压是使电路中形成电流的原因
B.电路中有电流时，电路两端一定有电压
C.干电池、蓄电池都是提供电压的装置
D.电路两端有电压时，电路中一定有电流

答案： 3.D

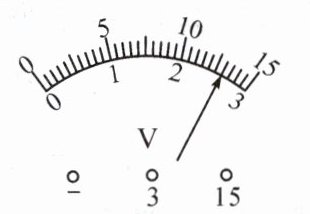

4. 如图所示的电压表，若选用的量程是 0～3 V，它的分度值为0.1V，读数为2.6V；若选用的量程是0～15 V，分度值为0.5V，读数为13V。

答案： 4.0.1　2.6　0.5　13

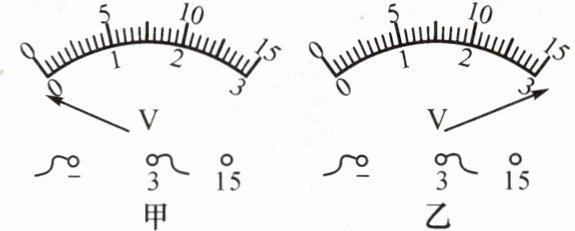

5. 小明在使用电压表测量电压的过程中，指针的偏转出现了如图所示的两种现象，请你指出其中的原因。

图甲：电压表的正、负接线柱接反了；
图乙：电压表所选的量程小了。

答案： 5.电压表的正、负接线柱接反了　　电压表所选的量程小了

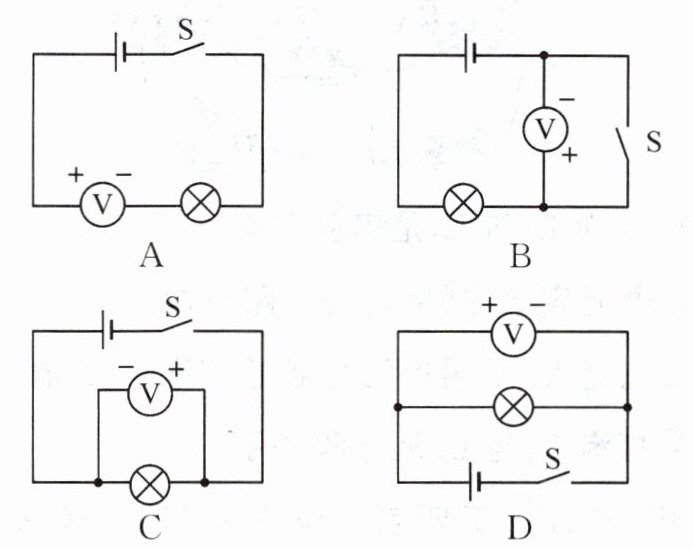

6.【教材习题改编】在如图所示的电路中，电压表连接正确的是 (D)

答案： 6.D

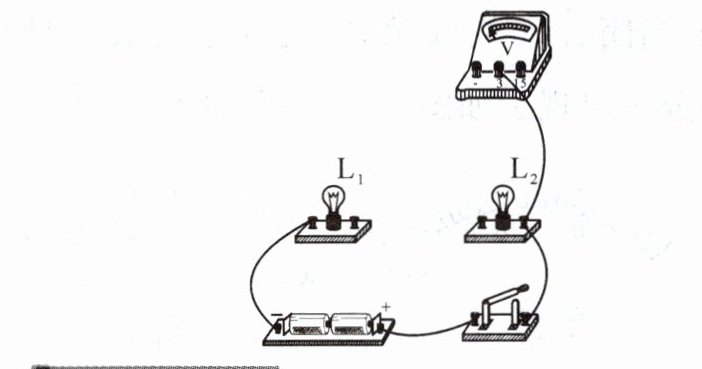

7. (2024·贵州)如图所示是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电路连接。要求：两灯串联，电压表测量小灯泡 L₂两端电压，导线不能交叉。

答案：
7.

8. 如图所示，图中的 a、b 是电流表或电压表，闭合开关，灯泡正常发光，下列说法正确的是(A)

A.a 是电压表
B.b 是电压表
C.断开开关时，两表都没有示数
D.a、b 两电表的下端都是“－”接线柱

答案： 8.A

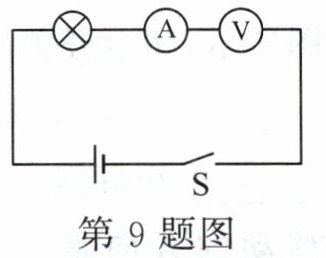

9. (多选)若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关 S 闭合后， (BC)

A.电流表的指针明显偏转
B.小灯泡不发光
C.电压表的指针明显偏转
D.电源被烧坏

答案： 9.BC
