《2025年名校课堂九年级物理全一册沪科版》

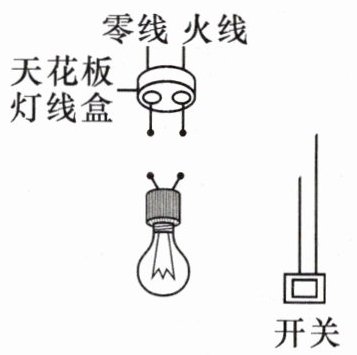

1. 如图,将灯泡及开关正确连入家庭电路。

答案：

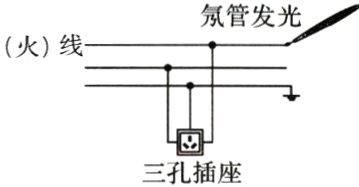

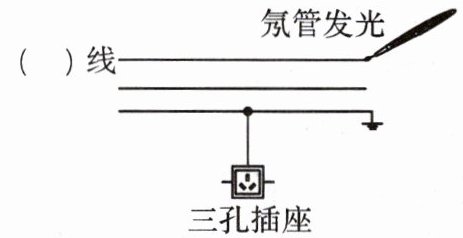

2. (2024·西宁)请你利用所学的物理知识,先根据测电笔的发光情况判断零线和火线(电路无故障),并标在图中的括号中;再用笔画线代替导线,将三孔插座正确接入电路。

答案：

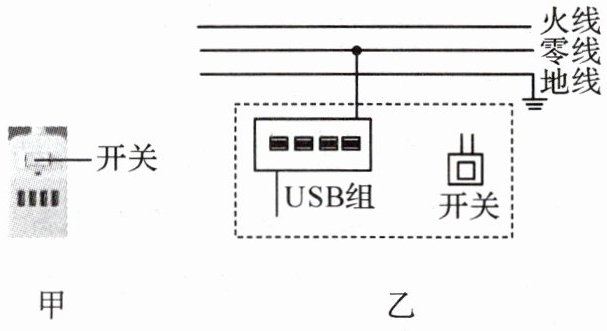

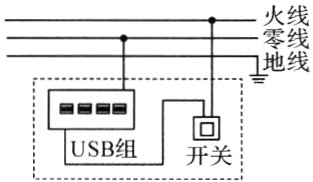

3. 图甲为带开关和USB插口的新款插线板。请用笔画线代替导线将该插线板的开关和USB组正确接入图乙所示的家庭电路。

答案：

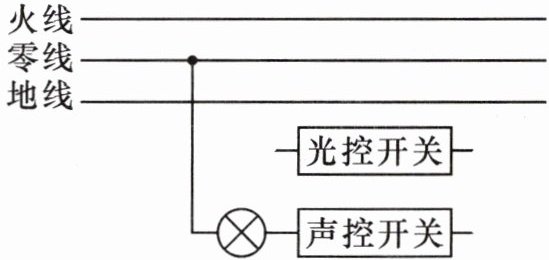

4. 如图所示,楼梯处有一电灯受控于两个开关,光线较暗且有声响时灯才亮。其中“光控开关”在光线较暗时自动闭合，“声控开关”在有声响时自动闭合,请用笔画线代替导线把元件连在电路中。

答案：

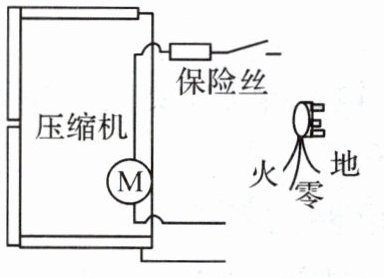

5. 如图所示是电冰箱的简化电路图,请将图中的三条线按照安全用电的原则连接到插头上。

答案：

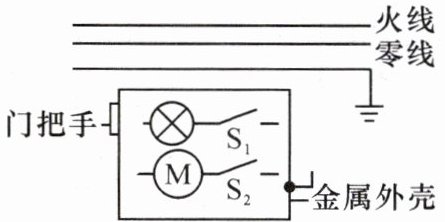

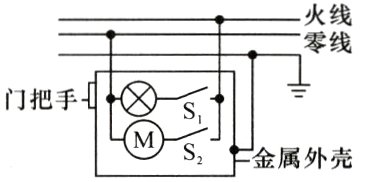

6. 如图所示为冰箱工作时的部分电路示意图,冰箱内照明灯由开关$S_{1}$控制,压缩机M由开关$S_{2}$控制,请将冰箱正确接入家庭电路。

答案：

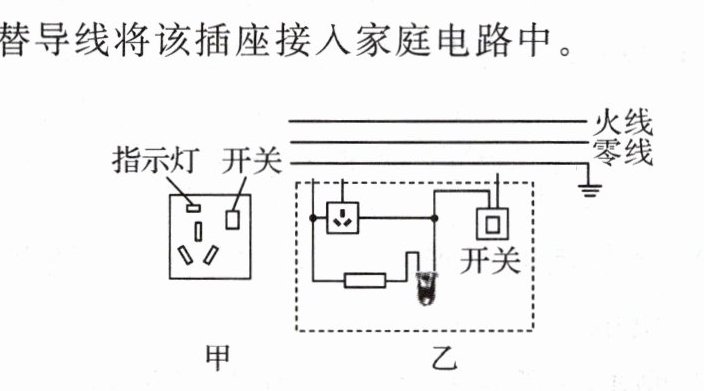

7. (2024·广东)图甲为某款三孔插座。在符合安全用电的原则下,请在图乙中用笔画线代替导线将该插座接入家庭电路中。

答案：

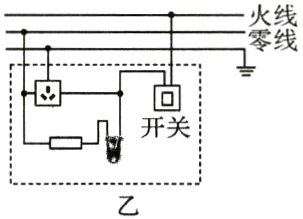

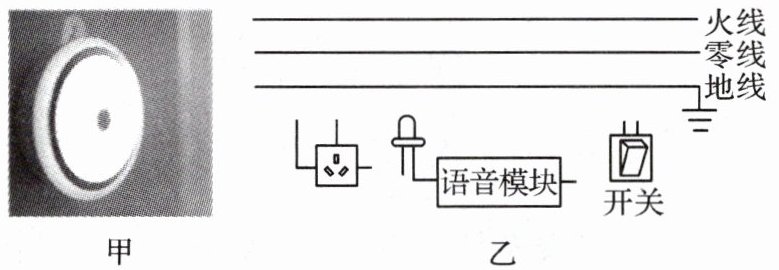

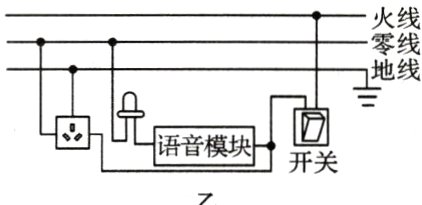

8. (2024·郑州经开区期末)如图甲所示是一款智能语音控制小夜灯,且带有插座,小夜灯自带语音模块;小夜灯和三孔插座由开关控制,并且可以独立工作。请用笔画线代替导线将该夜灯接入家庭电路中。

答案：
