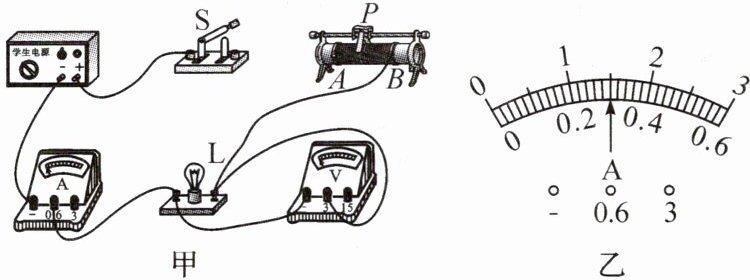

4. (2024·临夏州改编)科技兴趣小组测量额定电压为 2.5 V 的灯泡 L 正常发光时的电阻，实验装置如图甲所示。

【基础设问】

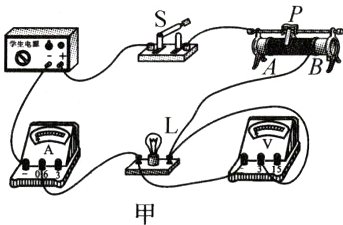

(1)请用笔画线代替导线，将图甲所示的实物图连接完整。

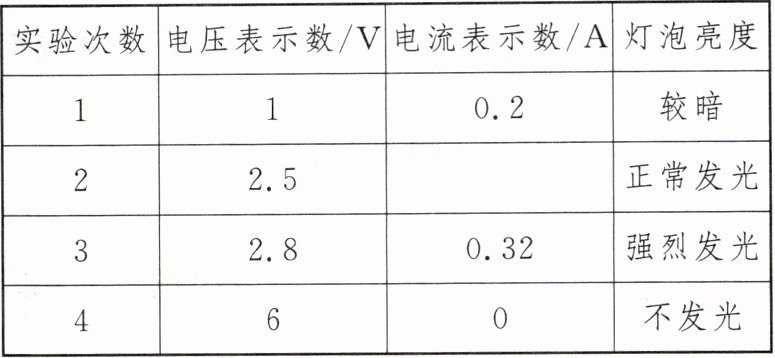

(2)正确连接电路后，滑动变阻器的滑片从一端移到另一端的过程中(实验过程中曾改变电压表的量程)，测得了如表所示的实验数据，根据第4次数据可知，电路出现故障，故障原因是小灯泡开路，由此也可知电源电压是6V。

(3)小灯泡正常发光时，电流表的示数如图乙所示，则灯泡 L 正常发光时的电阻约为8.3Ω。(结果保留一位小数)
(4)兴趣小组的其中一位同学对灯泡的电阻提出了不同看法，他认为应将所测电阻取平均值以减小实验误差，你同意该同学的看法吗？不同意；说说自己的理由：灯丝的电阻随温度的变化而变化。
(5)实验装置中有“20 Ω 1.5 A”“50 Ω 2.0 A”两种规格的滑动变阻器，此实验中选用的滑动变阻器规格为“50Ω　2.0A”。
【能力提升】
(6)小明还想测出另一个额定电压为 $ U_{额} $ 的小灯泡正常发光时的电阻，在保证电路安全的前提下，设计了如图丙所示的电路(电源电压恒定大于 $ U_{额} $ 且未知，滑动变阻器 $ R $ 最大阻值未知，定值电阻阻值为 $ R_0 $)。请将实验步骤补充完整：

①闭合 $ S $、$ S_2 $，断开 $ S_1 $，移动滑片 $ P $，使电流表示数为$\frac{U_{额}}{R_0}$ 时，小灯泡正常发光；
②闭合 $ S $、$ S_1 $，断开 $ S_2 $，保持滑片 $ P $ 位置不变，读出电流表的示数为 $ I $；
③则小灯泡正常发光时的电阻 $ R_L = $$\frac{U_{额}}{IR_0-U_{额}}R_0$(用 $ U_{额} $、$ I $、$ R_0 $ 表示)。

答案：
4.
(1)
(2)4　小灯泡开路　6　
(3)8.3　
(4)不同意　灯丝的电阻随温度的变化而变化　
(5)“50Ω　2.0A”　
(6)①$\frac{U_{额}}{R_0}$　③$\frac{U_{额}}{IR_0-U_{额}}R_0$
