《2025年名校课堂九年级物理全一册沪科版》

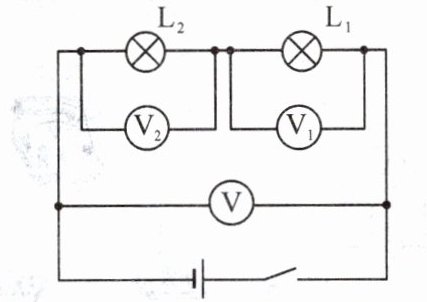

5. (2023·怀化)在如图所示电路中，闭合开关后电压表$V_{1}$的示数为$2.5V$，$V$的示数为$4.5V$，则电源电压为4.5V，灯$L_{2}$两端的电压为2V。

答案： 4.5　2

6. 如图所示，连入电路中的灯泡$L_{1}$、$L_{2}$、$L_{3}$，各自允许通过的最大电流分别为$I_{1}$、$I_{2}$、$I_{3}$，且$I_{1}＞I_{2}＞I_{3}$，为保证电路安全，则此部分电路中允许通过的最大电流是(A)


A.$I_{3}$
B.$I_{2}$
C.$I_{1}$
D.$I_{1}+I_{2}+I_{3}$

答案： A

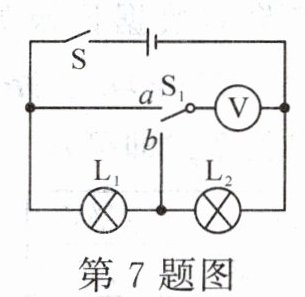

7. (多选)如图所示的电路中，闭合开关$S$，当开关$S_{1}$接到$a$时，电压表示数为$6V$；当开关$S_{1}$接到$b$时，电压表示数为$2V$。下列说法中错误的是(AB)

A.电源电压为$8V$
B.灯$L_{1}$两端的电压为$2V$
C.灯$L_{2}$两端的电压为$2V$
D.灯$L_{1}$和$L_{2}$两端的总电压为$6V$

答案： AB

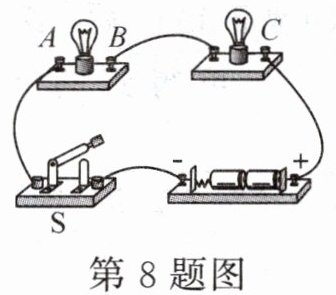

8. (2024·济南二模)如图是“探究串联电路的电流特点”的电路。闭合开关$S$，用电流表分别测出$A$、$B$、$C$点的电流，记录数据后，为得到更普遍的结论，接下来应(D)

A.将两灯并联后再进行实验
B.换用电流表的另一量程进行实验
C.去掉一个灯泡，只留一个灯泡进行实验
D.换用不同规格的电源和灯泡进行实验

答案： D

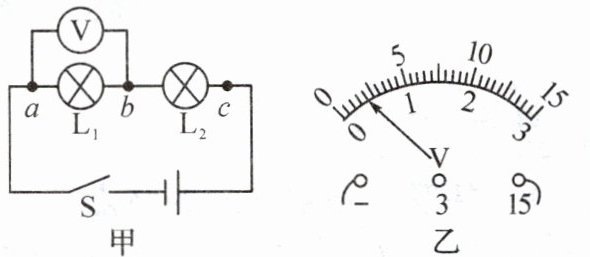

9. 【教材习题改编】用如图甲所示的电路探究串联电路的电压特点。关于实验，下列说法中正确的是(B)


A.应多准备几个不同规格的灯泡，以便进行多次实验减小误差
B.闭合开关后，电压表指针如图乙所示，说明需要调整其量程
C.测出$L_{1}$两端的电压后，可将电压表左侧导线从$a$改接到$c$，直接测出$L_{2}$两端的电压
D.本实验采用了控制变量法，所以灯$L_{1}$、$L_{2}$规格必须控制相同

答案： B

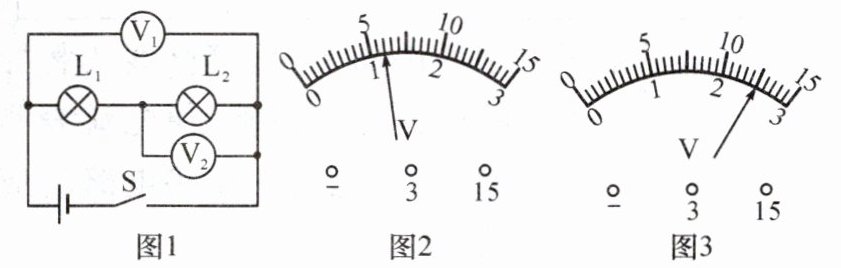

10. 如图1所示的电路中，当开关闭合后，$V_{1}$和$V_{2}$的指针偏转均如图2所示。则小灯泡$L_{1}$两端的电压是4.8V，小灯泡$L_{2}$两端的电压是1.2V。
 【变式】若开关闭合后，$V_{1}$和$V_{2}$的示数分别如图2和图3所示。则小灯泡$L_{1}$两端的电压是3.5V，小灯泡$L_{2}$两端的电压是2.5V。

答案： 4.8　1.2
@@3.5　2.5

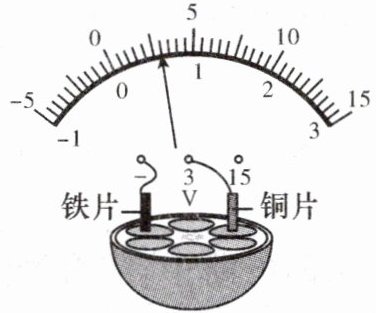

11. (2024·淮安)取一个橙子，把铜片和铁片分别插入其中，制成一个水果电池。

(1)如图所示，用电压表测量电压，该水果电池的电压为0.6V，水果电池是将化学能转化为电能。
(2)该水果电池的正极是铜片(填“铁片”或“铜片”)。
(3)为获得更高的电压，可以将多个水果电池串联。

答案：
(1)0.6　化学
(2)铜片　
(3)串
