3. 在没有电流表的情况下,小明用如图所示的实验电路测出小灯泡的额定功率。已知小灯泡的额定电压为Uₙ,定值电阻的阻值为R₀,实验步骤如下:
① 只闭合开关S、S₁,调节滑动变阻器的滑片,使电压表示数为Uₙ。
② 保持滑片位置不变,只闭合开关S、S₂,此时电压表的示数为U。
可知小灯泡的额定功率Pₙ=

① 只闭合开关S、S₁,调节滑动变阻器的滑片,使电压表示数为Uₙ。
② 保持滑片位置不变,只闭合开关S、S₂,此时电压表的示数为U。
可知小灯泡的额定功率Pₙ=
$U_{额}\frac{U - U_{额}}{R_{0}}$
(用Uₙ、U和R₀表示)。
答案:
3.$U_{额}\frac{U - U_{额}}{R_{0}}$

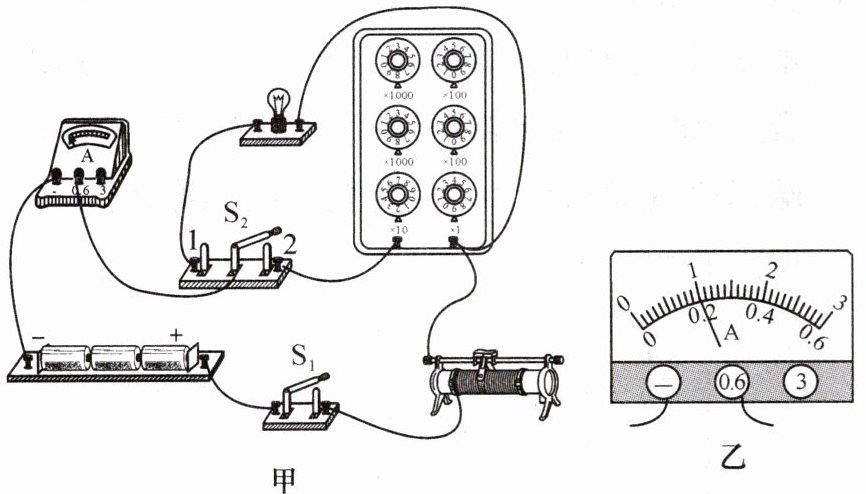

4. 小鹭利用电流表和电阻箱测量小灯泡的电功率,设计并连接了如图甲所示的实验电路。

(1) 闭合开关S₁,将开关S₂扳向
(2) 将开关S₂扳向另一端,保持
(3) 实验中小灯泡的实际功率P₁=
(1) 闭合开关S₁,将开关S₂扳向
1
(填“1”或“2”),调节滑动变阻器使电流表的示数如图乙所示,此时电流I₁=0.2
A。(2) 将开关S₂扳向另一端,保持
滑动变阻器
的阻值不变,调节电阻箱
的阻值R,使电流表的示数仍为I₁,此时R=7Ω。(3) 实验中小灯泡的实际功率P₁=
0.28
W。
答案:
4.
(1)1 0.2
(2)滑动变阻器 电阻箱
(3)0.28
(1)1 0.2
(2)滑动变阻器 电阻箱
(3)0.28

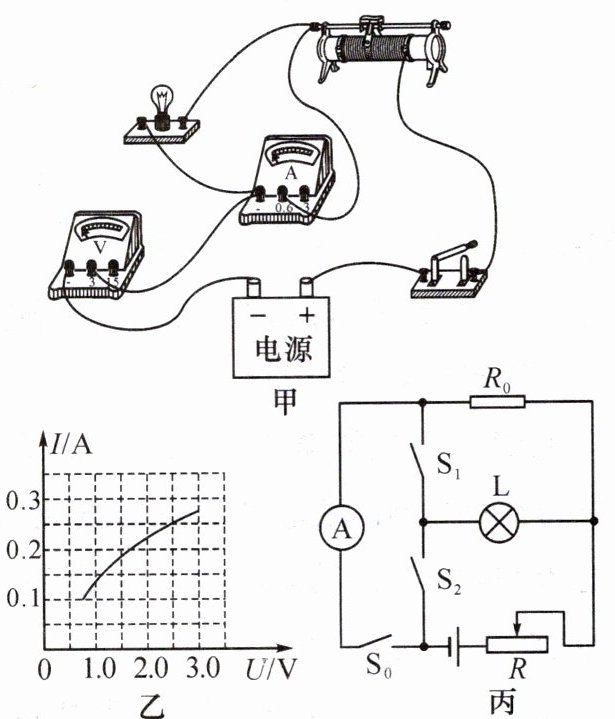

5. 小明同学做“测小灯泡额定功率”的实验,设计了图甲所示的实验电路。实验室提供的器材:电压恒为5V的电源、额定电压为2.5V的待测小灯泡L、电流表、电压表各一个,开关和导线若干,另有标有“50Ω 0.5A”字样的滑动变阻器R₁和标有“20Ω 1A”字样的滑动变阻器R₂。

(1) 检查电路时,小明发现有一根导线连接错误,请将图甲中连接错误的导线上打“×”,并用笔画线代替导线将电路连接正确。
(2) 改正所有问题并正确完成实验,当电压表示数为1.5V时,为使灯正常发光,滑动变阻器的滑片应向
(3) 本实验选择的滑动变阻器是
(4) 另一小组为了测量已知额定电压为Uₙ的小灯泡的额定功率,设计了图丙所示的电路(R₀为阻值已知的定值电阻,R为滑动变阻器)。
① 断开开关S₁,闭合开关S₀、S₂,移动滑动变阻器的滑片,当电流表示数为
② 保持滑动变阻器滑片位置不变,闭合开关S₀、S₁、断开开关S₂,记下电流表示数为I;
③ 推导出小灯泡的额定功率表达式为Pₙ=
(1) 检查电路时,小明发现有一根导线连接错误,请将图甲中连接错误的导线上打“×”,并用笔画线代替导线将电路连接正确。
(2) 改正所有问题并正确完成实验,当电压表示数为1.5V时,为使灯正常发光,滑动变阻器的滑片应向
右
(填“左”或“右”)移动。小明根据实验数据绘制出如图乙所示的I-U图像,由图像可知小灯泡的额定功率为0.625
W,他还发现图像是曲线,原因是小灯泡灯丝的电阻随温度的升高
而变大。(3) 本实验选择的滑动变阻器是
$R_{1}$
(填“R₁”或“R₂”)。(4) 另一小组为了测量已知额定电压为Uₙ的小灯泡的额定功率,设计了图丙所示的电路(R₀为阻值已知的定值电阻,R为滑动变阻器)。
① 断开开关S₁,闭合开关S₀、S₂,移动滑动变阻器的滑片,当电流表示数为
$\frac{U_{额}}{R_{0}}$
时,小灯泡恰好正常发光;② 保持滑动变阻器滑片位置不变,闭合开关S₀、S₁、断开开关S₂,记下电流表示数为I;
③ 推导出小灯泡的额定功率表达式为Pₙ=
$U_{额} \cdot (I - \frac{U_{额}}{R_{0}})$
(用物理量Uₙ、R₀和I表示)。
答案:
5.
(1)
(2)右 0.625 升高
(3)$R_{1}$
(4)①$\frac{U_{额}}{R_{0}}$ ③$U_{额} \cdot (I - \frac{U_{额}}{R_{0}})$
5.
(1)
(2)右 0.625 升高
(3)$R_{1}$
(4)①$\frac{U_{额}}{R_{0}}$ ③$U_{额} \cdot (I - \frac{U_{额}}{R_{0}})$
