《2025年名校课堂九年级物理全一册沪科版》

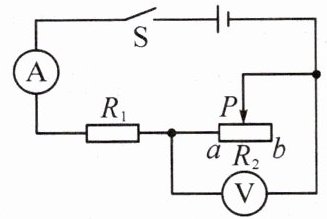

6. 如图所示，电源电压恒为 6 V，电阻$R_{1}$为$10\Omega$，滑动变阻器$R_{2}$的最大阻值为$20\Omega$，开关 S 闭合后，滑动变阻器的滑片从 a 端移动到 b 端的过程中，电流表的示数变化范围是0.6～0.2A；电压表的示数变化范围是0～4V。

答案： 6.0.6～0.2 0～4

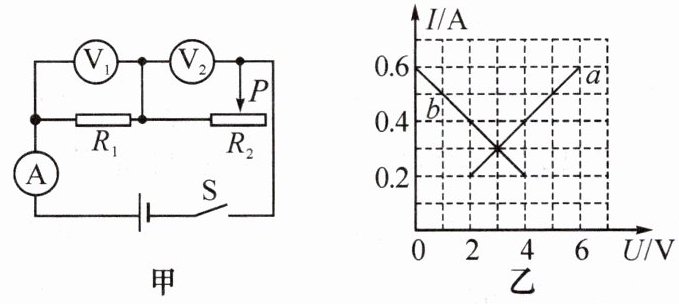

7. 如图甲所示的电路，电源电压保持不变。闭合开关 S，调节滑动变阻器，两电压表的示数与电流表示数的关系图像如图乙所示，由图乙可以看出b(填“a”或“b”)是电压表$V_{2}$示数变化的图线，电源电压为6V，$R_{2}$接入电路的阻值变化范围是0～20$\Omega$。

答案： 7.b 6 0～20

8. (2024·内江)在如图所示的电路中，电源电压恒为 12 V，定值电阻$R_{1}$的阻值为$5\Omega$，滑动变阻器$R_{2}$标有“$50\Omega$ 2 A”的字样，电流表的测量范围为 0～3 A。闭合开关 S，滑动变阻器的滑片 P 从最右端移动到连入电路中的电阻值为$20\Omega$处，电流表的示数从$I_{1}$变为$I_{2}$，则$I_{2}$与$I_{1}$之差为(C)


A.2.40 A
B.2.64 A
C.0.36 A
D.4.40 A

答案： 8.C

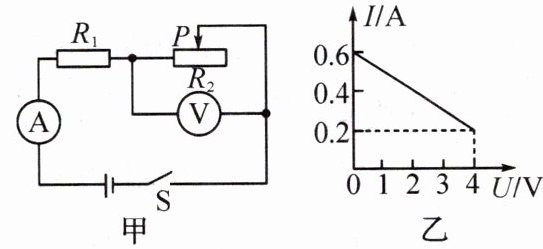

9. (2024·合肥瑶海区期末)如图甲所示，$R_{1}$为定值电阻，$R_{2}$为滑动变阻器，电源电压保持不变，闭合开关 S 后，滑片 P 从最左端移动到最右端的过程中，电流表示数 I 与电压表示数 U 的关系如图乙所示。求：
(1)$R_{2}$的最大阻值。
(2) 电源电压。

答案： 9.解：
(1)当滑动变阻器接入电路中的电阻最大时，由图乙可知，此时通过R₂的电流和R₂两端的电压分别为I₂=0.2 A、U₂=4 V
滑动变阻器的最大阻值：$R₂=\frac{U₂}{I₂}=\frac{4V}{0.2A}=20 Ω$
(2)当滑动变阻器接入电路中的电阻为0时，由图乙可知，此时电路中的电流I=I₁=0.6 A，此时电路为R₁的简单电路。
电源电压：U=I₁R₁=0.6 A×R₁ ···································································· ①
当滑动变阻器接入电路中的电阻最大时，电源电压：U=I₂R₁+U₂=0.2 A×R₁+4 V ···································································· ②
联立①②可得，电源电压U=6 V

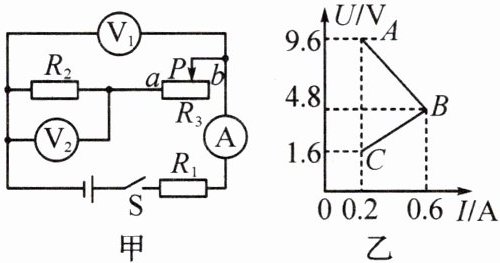

10. 如图甲所示的电路中，电源电压恒定，$R_{1}$、$R_{2}$是定值电阻，$R_{3}$是滑动变阻器。闭合开关 S，将滑动变阻器的滑片 P 由 a 端移到 b 端，两电压表示数随电流表示数变化的关系如图乙所示，则BC(填“AB”或“BC”)段是电压表$V_{2}$示数变化的图像，电源电压为12V。

答案： 10.BC 12
