《2025年名校课堂九年级物理全一册沪科版》

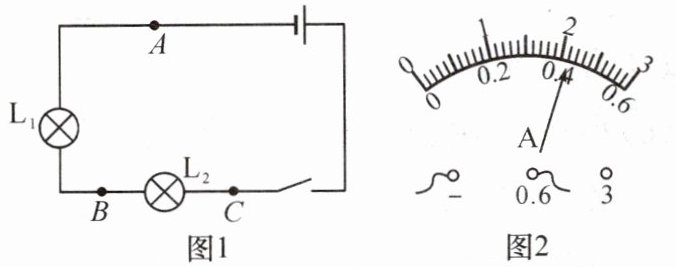

1. 小明同学按图1所示电路图连接电路完成“探究串联电路电流特点”的实验。

【基础设问】
(1) 实验中，为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行试触。

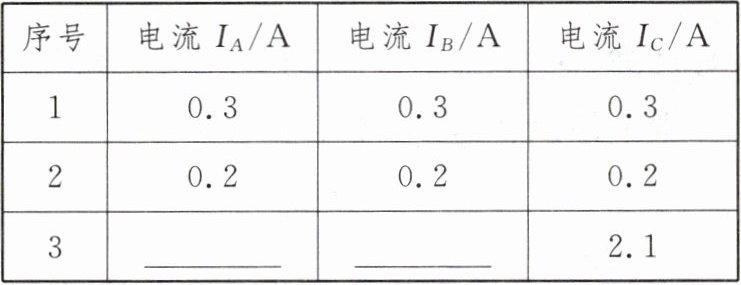

(2) 小明将电流表分别连接在A、B两处，其指针偏转均如图2所示，请完成表格中序号3相应内容的填写。

(3) 当电流表连接在C处时，小明读取电流表的示数后填入上表中，同组同学告诉小明该数据存在问题，请说明存在问题的原因是选用小量程测量，按大量程进行读数。
(4) 结论：串联电路中，电流的关系：Iₐ=Iᵦ=Ic(写关系式即可)。
【能力提升】
(5) 同组的小强正确连接电路后，发现灯泡$L_2$比$L_1$更亮。他猜想：电流每经过一个用电器，电流就会减小一点，所以通过$L_2$的电流大于通过$L_1$的电流。你认为他的猜想是错误(填“正确”或“错误”)的。在没有电流表的情况下，请你写出一个验证小强猜想的方法：交换L₂和L₁的位置，并写出利用你的实验方法做出判断的依据：若交换位置后L₁比L₂亮，则小强的猜想正确，否则小强的猜想错误。

答案： 1.
(1)试触　
(2)0.42　0.42　
(3)选用小量程测量，按大量程进行读数
$(4)I_{A}=I_{B}=I_{C}　(5)$错误　交换L₂和L₁的位置　若交换位置后L₁比L₂亮，则小强的猜想正确，否则小强的猜想错误

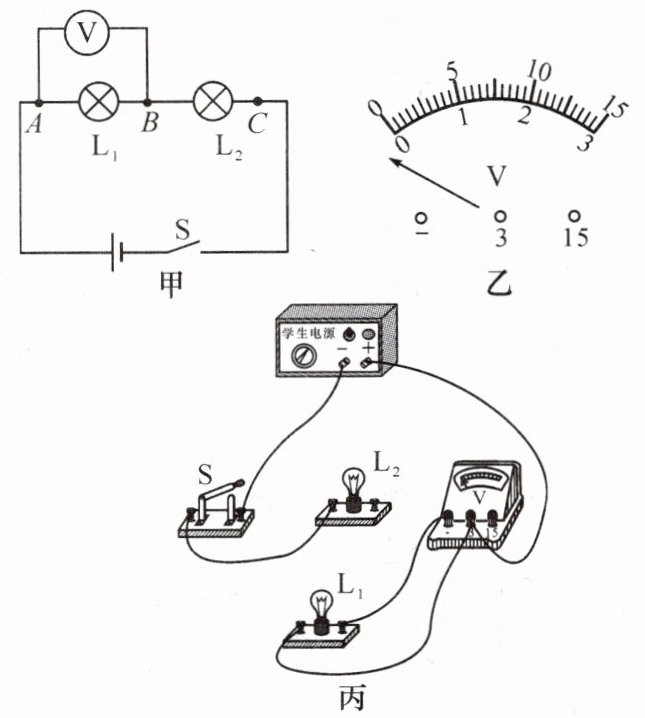

2. 如图甲是小明探究“串联电路中电压的特点”的实验电路图。

【基础设问】
(1) 实验时，为了使结论更具有普遍性，灯泡$L_1$和灯泡$L_2$的规格应不相同。
(2) 连接电路时，开关应该断开。
(3) 闭合开关前，小明发现电压表指针如图乙所示，出现这种情况的原因是电压表未调零。
(4) 为了测灯泡$L_1$两端的电压，请在图丙中用笔画线代替导线将实物图连接完整。

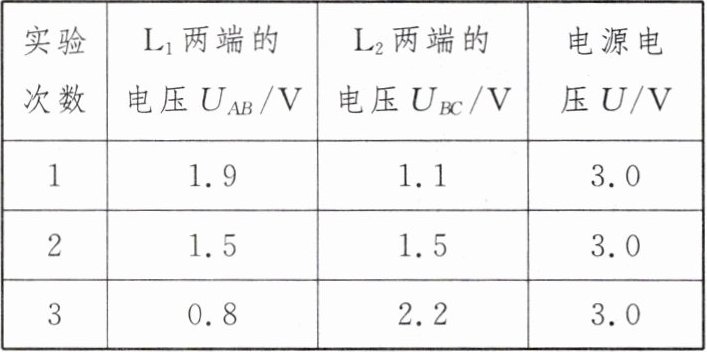

(5) 更换灯泡规格进行多次实验，记录数据如下表所示，根据表中数据可以得出结论：串联电路两端的电压等于各部分电路两端电压之和。(用文字表述)

【能力提升】
(6) 用电压表正确测量灯泡$L_1$两端的电压之后，不能(填“能”或“不能”)只将A点的导线接到C点测$L_2$两端的电压，理由是电压表正、负接线柱接反了。
(7) 在实验过程中，小明发现闭合开关后，两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得的数据分别是$U_{AB}=3V$，$U_{BC}=0V$，$U_{AC}=3V$；小明检查发现灯泡$L_1$和灯泡$L_2$中只有一盏出现故障，则故障可能是A、B两点之间的L₁开路。

答案：
2.
(1)不相同　
(2)断开
(3)电压表未调零　

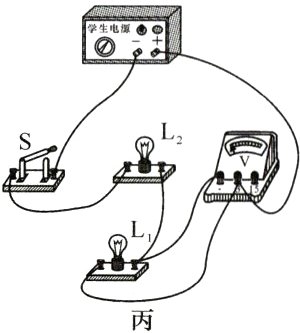

(4)
(5)各部分电路两端电压之和　
(6)不能　电压表正、负接线柱接反了
(7)A、B两点之间的L₁开路
