8. 储能电站可以在用电低谷时将多余的电能储存起来，并在用电高峰时放电使用。某市规划建设一批充电功率为$2MW$的储能电站，每个电站满负荷储存电量为$6×10^{3}kW·h$，则每次需要3h可将一个电站充满电，经测算每辆电动汽车充满电后储存的电量约$40kW·h$，充电时的能量损耗为$10\%$，则一个电站充满电后可提供一辆电动汽车充电135次。

答案： 8.3 135

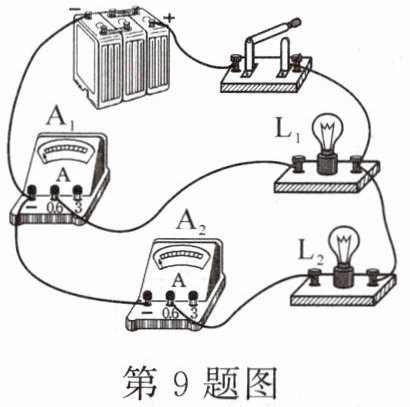

9. 某实验小组连接了如图所示的电路，其中电流表$A_{2}$测量通过小灯泡L₂(填“$L_{1}$”“$L_{2}$”或“$L_{1}$和$L_{2}$”)的电流；若电源电压为$6V$，闭合开关后，两电流表示数分别为$0.3A$和$0.1A$，通电$1min$整个电路消耗的电能为144J。

答案： 9.L₂ 144

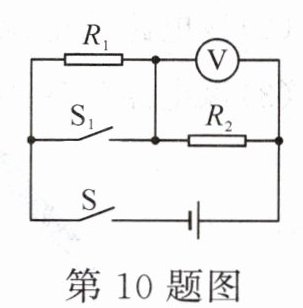

10. 如图所示，电源电压不变，

开

关$S$闭合，$S_{1}$由闭合到断开时，电压表的示数由$12V$变为$8V$，定值电阻$R_{1}$与$R_{2}$的阻值之比为1:2，此时电路的总功率变小(填“变大”“变小”或“不变”)，定值电阻$R_{1}$与$R_{2}$的电功率之比为1:2。

答案： 10.1:2 变小 1:2

11. 铭牌分别为“$220V$ $800W$”的电锅和“$220V$ $1200W$”的空调，接入如图所示的家庭电路中。
（1）只闭合开关$S_{1}$，电锅正常工作，求流过电路的电流。（结果保留一位小数）
（2）开关$S_{1}$和$S_{2}$都闭合，正常工作$15min$，电路消耗的电能是多少度？

答案： 11.解：
(1)由P=UI得流过电路的电流：I=P₁/U=800W/220V≈3.6A
(2)开关S₁和S₂都闭合，电锅和空调都正常工作，总功率：
Pₑ=P₁+P₂=800W+1200W=2000W=2kW
正常工作时间：t=15min=0.25h
电路消耗的电能：
Wₑ=Pₑt=2kW×0.25h=0.5kW·h=0.5度

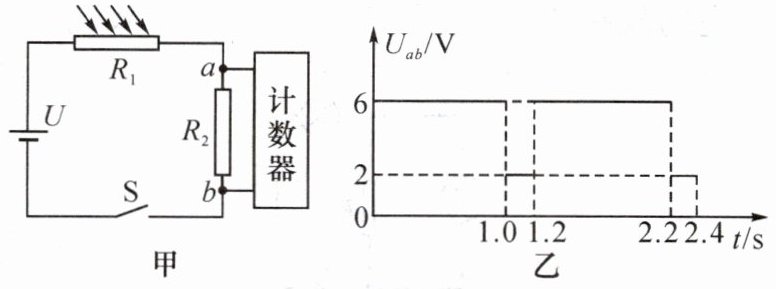

12. （2023·海南）如图甲为某商场安装的扶梯自动计数器简化电路图。已知电源电压$U = 12V$，$R_{1}$为光敏电阻，$R_{2}=20Ω$。当有光照射时$R_{1}=20Ω$；当扶梯上有顾客经过，挡住射向$R_{1}$的光线时，$R_{1}$的阻值增大，计数器就计数一次。图乙为某段时间内$R_{2}$两端的电压$U_{ab}$随时间$t$变化的图像。
（1）当有光照射时，电路中的电流为多大？
（2）当扶梯上有顾客经过时，$R_{1}$的阻值为多大？
（3）这段时间内电路消耗的电能是多少？

答案： 12.解：
(1)当有光照射时，R₁电阻较小，两端电压较小，R₂两端电压较大，由图乙可知，R₂两端电压Uₐb=6V
电路中的电流：I=Uₐb/R₂=6V/20Ω=0.3A
(2)当扶梯上有顾客经过时，根据图乙可知，R₂两端的电压：U'ₐb=2V
此时电路中的电流：I'=U'ₐb/R₂=2V/20Ω=0.1A
此时光敏电阻两端的电压：
U'₁=U-U'ₐb=12V-2V=10V
光敏电阻R₁的阻值：R'₁=U'₁/I'=10V/0.1A=100Ω
(3)这段时间内电路消耗的电能：
W=UIt₁+UI't₂=12V×0.3A×2s+12V×0.1A×0.4s=7.68J
