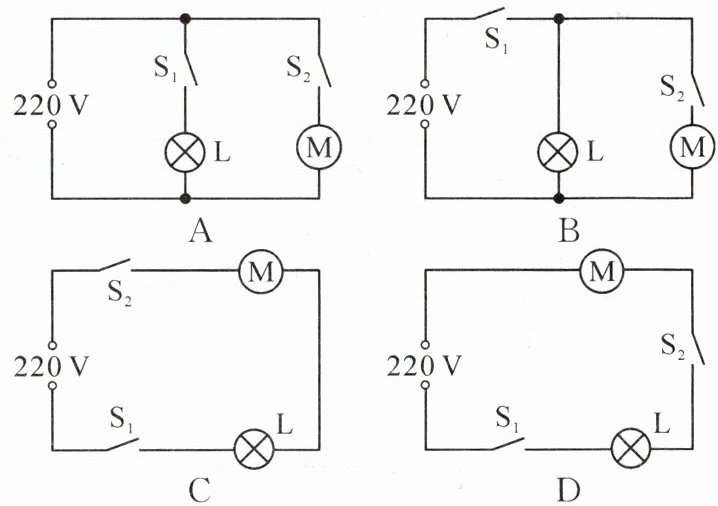

1. (2024·无锡)电冰箱冷藏室中的照明灯 L 由门控开关 $ S_1 $ 控制,压缩机(电动机)由温控开关 $ S_2 $ 控制,要求照明灯和压缩机既能单独工作又能同时工作,下列电路中符合上述要求的是 (
A
)
答案：
A

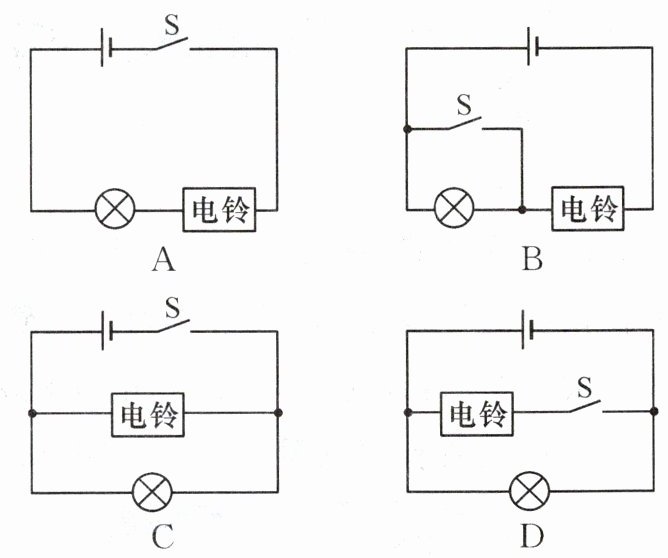

2. (2024·天津)某兴趣小组要为居家老人设计一个“应急呼叫器”电路,要求:开关断开时,电灯和电铃均不工作;开关闭合时,灯亮铃响,即使电灯因开路不亮,电铃仍可工作。如图所示的电路中,符合设计要求的是 (
C
)
答案：
C

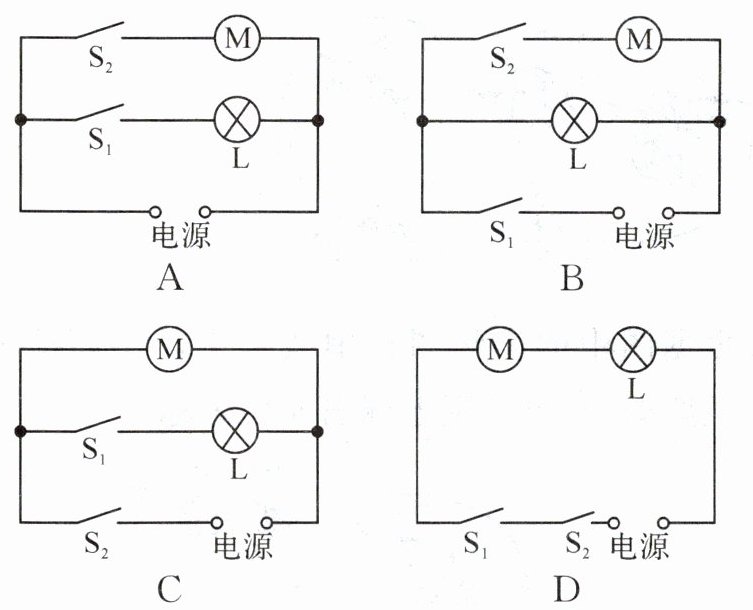

3. 【教材习题改编】(2024·重庆)家用电动窗帘的电路主要由电源指示灯 L 和电动机 M 组成。先闭合开关 $ S_1 $,电源指示灯 L 亮;再闭合开关 $ S_2 $,电动机 M 工作拉动窗帘。当 $ S_1 $ 断开时,电动机 M 不能工作。如图所示电路中符合要求的电路是 (
B
)
答案：
B

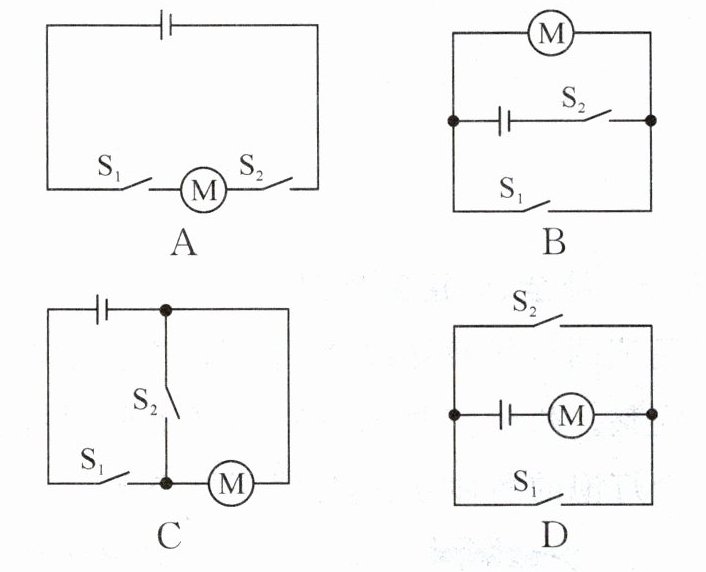

4. (2024·泰安)小文同学家安装了密码门锁,能通过输入密码($ S_1 $)或利用钥匙($ S_2 $)单独驱动电动机工作而打开门锁。下列电路设计符合要求的是 (
D
)
答案：
D

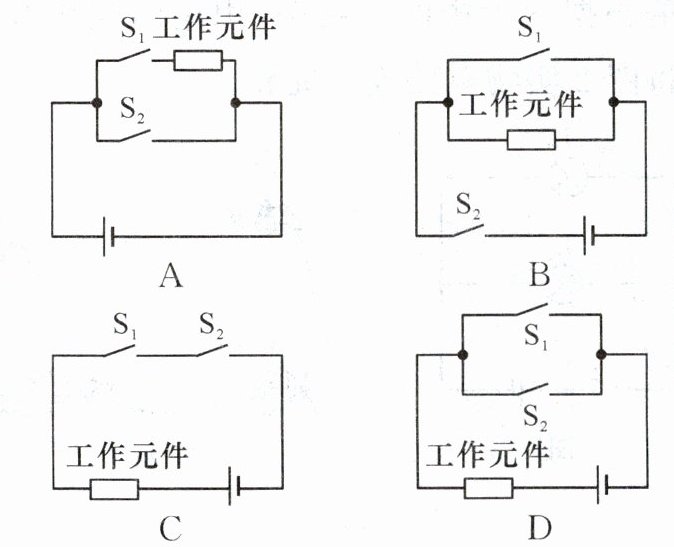

5. (2024·福建)小闽设计家庭保险箱指纹锁的电路图,指纹识别成功相当于开关闭合,录入两人的指纹,其中任意一人的指纹识别成功就能开锁。图中符合要求的电路图是 (
D
)
答案：
D
