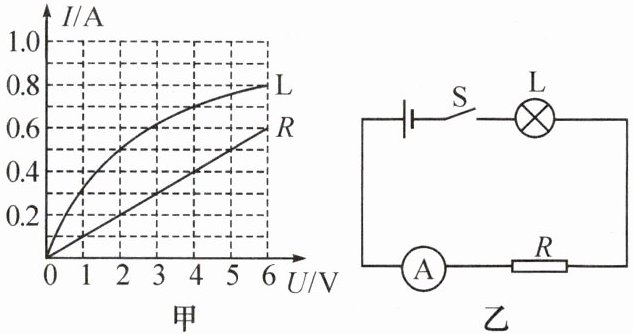

1. (2023·大理州期末)如图甲所示是电阻 $ R $ 和灯泡 $ L $ 的 $ I - U $ 图像, 由图可知, 电阻 $ R $ 的阻值是10 $ \Omega $。将电阻 $ R $ 和灯泡 $ L $ 接在如图乙所示的电路中, 闭合开关 $ S $, 电流表示数为 $ 0.5 \, A $, 则电源电压为7 $ V $。

答案： 10 7

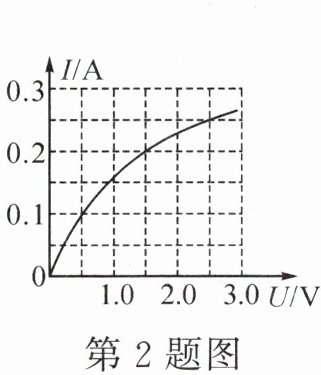

2. (2023·宜宾)已知小灯泡 $ L $ 正常工作时的电压为 $ 2.5 \, V $, 通过灯丝的电流与其两端的电压关系如图所示, 则灯泡正常工作时的电阻为10 $ \Omega $。把此灯泡与 $ 15 \, \Omega $ 的定值电阻并联在电源电压为 $ 1.5 \, V $ 的电路中, 则并联电路的总电流是0.3 $ A $。

答案： 10 0.3

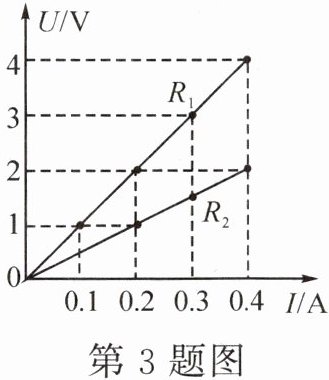

3. 如图所示是电阻 $ R_1 $、$ R_2 $ 的 $ U - I $ 关系图像, 下列说法正确的是(B)

A.$ R_1 ＜ R_2 $
B.电阻 $ R_1 $、$ R_2 $ 串联, 当电流为 $ 0.2 \, A $ 时,$ R_1 $、$ R_2 $ 两端总电压为 $ 3 \, V $
C.电阻 $ R_1 $、$ R_2 $ 并联在 $ 2 \, V $ 的电压下, 干路中的电流是 $ 0.3 \, A $
D.电阻 $ R_1 $ 和 $ R_2 $ 的阻值之比是 $ 1 : 2 $

答案： B

4. 如图所示是电阻甲和乙的 $ U - I $ 图像, 下列对图像信息的判断, 正确的是(C)

A.当甲两端电压为 $ 0.5 \, V $ 时, 通过它的电流为 $ 2.5 \, A $
B.当乙两端电压为 $ 1 \, V $ 时, 其电阻值为 $ 0.4 \, \Omega $
C.将甲、乙串联接在电源电压为 $ 2 \, V $ 的电路中, 则通过它们的电流为 $ 0.3 \, A $
D.将甲、乙并联接在电源电压为 $ 2 \, V $ 的电路中, 则通过甲、乙两电阻的电流之比为 $ 5 : 4 $

答案： C

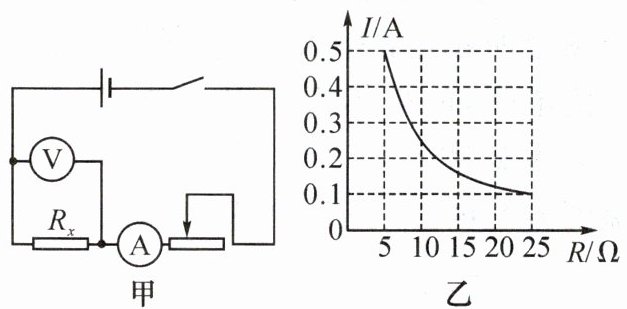

5. 某同学利用如图甲所示的电路进行探究“电流与电阻关系”的实验, 电源电压恒为 $ 3 \, V $, 更换 $ 5 $ 个定值电阻 $ R_x $, 得到如图乙所示的图像, 以下说法正确的是(D)


A.该实验过程中,$ R_x $ 两端电压不断减小
B.实验中电压表的示数保持 $ 0.5 \, V $ 不变
C.将 $ R_x $ 从 $ 5 \, \Omega $ 换成 $ 10 \, \Omega $ 后, 应将滑动变阻器滑片向左移
D.滑动变阻器阻值变化范围为 $ 1 \sim 5 \, \Omega $

答案： D

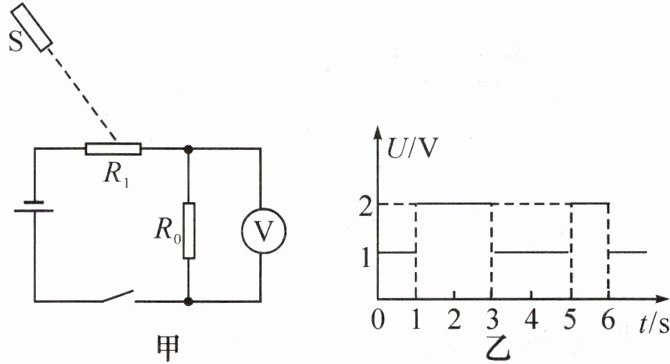

6. 某商场为了统计出人的人流量, 在大门前安装自动计数装置, 简化电路图如图甲所示。已知电源电压恒为 $ 3 \, V $, 电阻 $ R_0 $ 的阻值为 $ 20 \, \Omega $, $ R_1 $ 为红外线感应电阻(有人员通过时, 阻值较小)。某时段电压表示数随时间变化的图像如图乙所示。当有人员通过时, 通过 $ R_1 $ 的电流变大 (填“变小”“变大”或“不变”), 无人通过购物中心大门时, 感应电阻 $ R_1 $ 的阻值为40 $ \Omega $。

答案： 变大 40
