《2025年名校课堂九年级物理全一册沪科版》

9. (2024·安徽)关于安全用电，下列说法错误的是(B)

A.绝缘皮破损的电线，需要及时更换
B.家用电器工作时起火，可以直接用水浇灭
C.发生触电事故时，不能直接用手去拉触电者
D.手机充电结束后，要把充电器从插座上及时拔下

答案： B

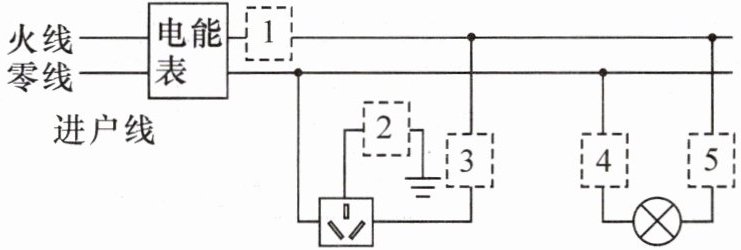

10. 开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的 STEM 课堂上，小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无须设置，这几处开关是(C)

A.1、2
B.1、4
C.2、4
D.3、5

答案： C

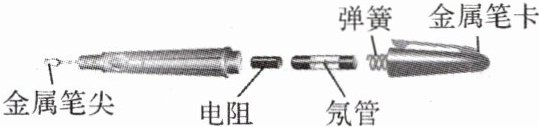

11. 一种测电笔的构造如图所示，下列关于它的作用和使用的描述中正确的是(B)

A.测电笔可用来测试物体是带正电还是带负电
B.测电笔通常也用来检查电器设备的外壳是否带电
C.使用时手指不能碰到金属笔卡
D.使用时人不会触电是因为测电笔氖管中的氖气不会导电

答案： B

12. (多选)如图为“儿童安全插座”，它具有保护门双层互锁功能，能有效防止触电事故的发生。下列相关说法错误的是(AD)

A.“儿童安全插座”的白色保护门属于导体
B.“儿童安全插座”与家庭电路中其他用电器并联
C.用测电笔笔尖插入 L 孔，正常情况下测电笔氖管会发光
D.若“儿童安全插座”发生短路，家庭电路中的其他用电器仍能正常工作

答案： AD

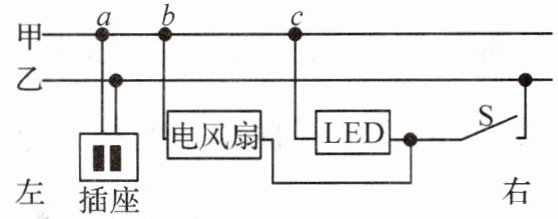

13. (2024·广州)如图，某家庭电路的输电线甲、乙从右端进户。闭合开关 S，LED 灯发光、电风扇正常工作，用测电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED 灯仍发光，用测电笔检测插座两孔，氖管均发光。该故障是(D)

A.电风扇短路
B.插座两孔短路
C.输电线甲 a、b 两点之间开路
D.输电线甲 b、c 两点之间开路

答案： D

14. 查阅资料得知：由于人体的电阻会随着环境的改变而改变，人体的安全电压有 5 个等级(42 V，36 V，24 V，12 V，6 V)。在皮肤干燥的情况下，42 V 以下的电压是安全的；在极端潮湿的环境中 6 V 以下的电压才是安全的。请回答下列问题：

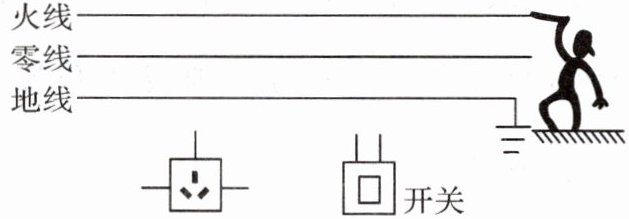

(1)下图中，用笔画线代替导线将插座和控制插座的开关正确接入家庭电路中。
(2)在使用测电笔接触家庭电路火线时，人体和测电笔串联。为确保人体在任何环境中都安全，测电笔内部电阻设计至少为 21 400Ω，则允许通过人体的最大电流为多少？

答案：

(1) 解:
(2)为确保人体在任何环境中都安全，对人体的安全电压不高于6V，则人体允许通过的最大电流：$I_{大}=\frac{U}{R}=\frac{220V - 6V}{21400\Omega}=0.01A$
