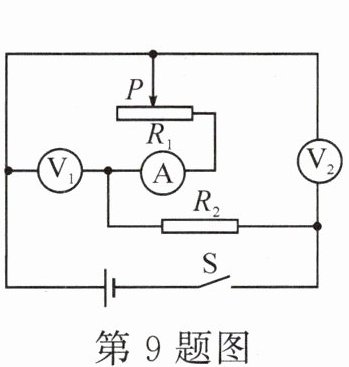

9. (2023·江西)如图所示,电源电压恒定不变,闭合开关 S,将滑动变阻器 $ R_{1} $ 的滑片 P 向右移动,下列说法正确的是 (D)

A.电流表的示数变大,电压表 $ V_{1} $ 的示数不变
B.电流表的示数变大,电压表 $ V_{2} $ 的示数变大
C.电压表 $ V_{1} $ 的示数与电压表 $ V_{2} $ 的示数之和不变
D.电压表 $ V_{2} $ 的示数与电流表的示数之比变小

答案： D

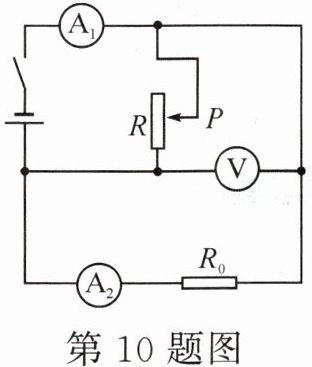

10. (2024·滨州)如图所示电路,闭合开关,滑动变阻器滑片从最上端向中点移动过程中,下列说法正确的是 (C)

A.电压表 V 的示数变小
B.电流表 $ A_{1} $ 与电流表 $ A_{2} $ 的示数相等
C.电流表 $ A_{1} $ 的示数变大
D.电压表 V 与电流表 $ A_{2} $ 示数的比值变大

答案： C

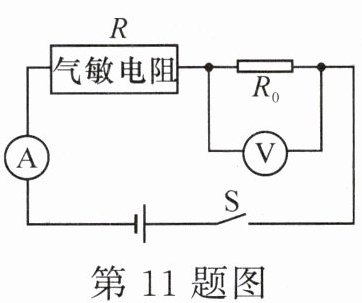

11. 如图,电源电压恒定不变,$ R_{0} $ 为定值电阻,R 为气敏电阻。R 的阻值随天然气浓度的增大而减小,则天然气 (D)

A.浓度增大,电流表示数变小
B.浓度增大,电压表示数变小
C.浓度减小,电流表示数变大
D.浓度减小,电压表示数变小

答案： D

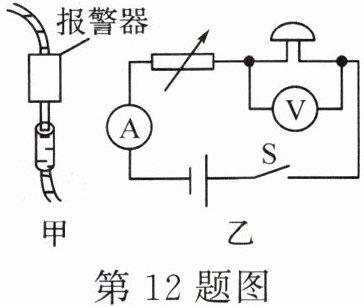

12. (多选)小明在医院看到一种输液报警器(如图甲所示),当管内药液流完时,电铃发声,报警器内部有一可变电阻,当输液管内有液体时,电阻大,无液体时,电阻小,电路如图乙所示,闭合开关,当报警器工作时,下列分析正确的是 (AD)

A.输完药液时,电流表示数变大
B.输完药液时,电压表示数变小
C.未输完药液时,电铃不响是因为没有电流通过
D.输完药液时,电铃响的原因是其两端电压变大,电铃正常工作

答案： AD

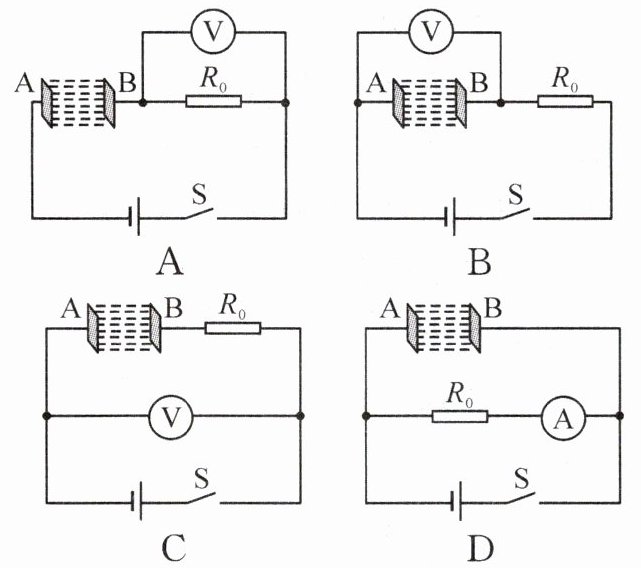

13. (2024·常州)海水盐浓度越大,其导电性越好,间距固定的金属片 A、B 之间海水的电阻越小。下列电路中,电源电压恒定,$ R_{0} $ 为定值电阻,闭合开关 S,海水盐浓度越大,电表示数越大的是 (A)

答案： A

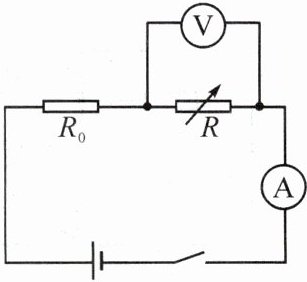

14. 电梯超载容易引发安全隐患,其超载报警电路简图如图所示。电源电压恒定不变,$ R_{0} $ 为保护电阻,R 为压敏电阻,阻值大小随电梯受到的压力增大而减小,电流表的示数超过临界值就会自动报警。电梯正常工作,当有人进入电梯后 (D)

A.电路中的总电阻变大
B.电流表示数减小
C.电压表示数增大
D.电压表与电流表示数之比变小

答案： D
