《2025年名校课堂九年级物理全一册沪科版》

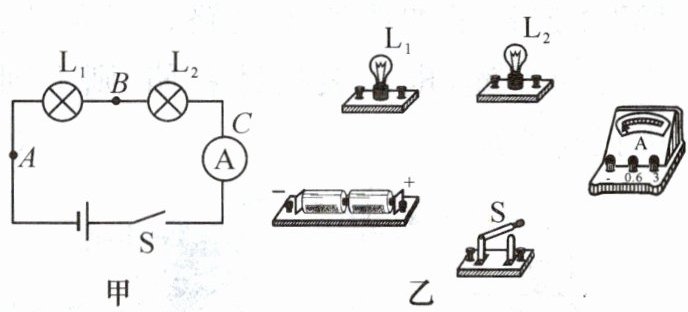

1. 如图甲是小名同学探究“串联电路中电流的特点”的实验电路图，图乙是所给的实验器材。

(1)为了使探究得出的结论具有普遍性，$L_{1}$、$L_{2}$应该选择规格不同(填“相同”或“不同”)的小灯泡；测量电流时，电流表要串(填“串”或“并”)联接入电路中。
(2)请你帮小名同学按图甲的电路图连接图乙的实物图(电流表选$0\sim0.6A$量程)。在连接电路时，开关需要断开。

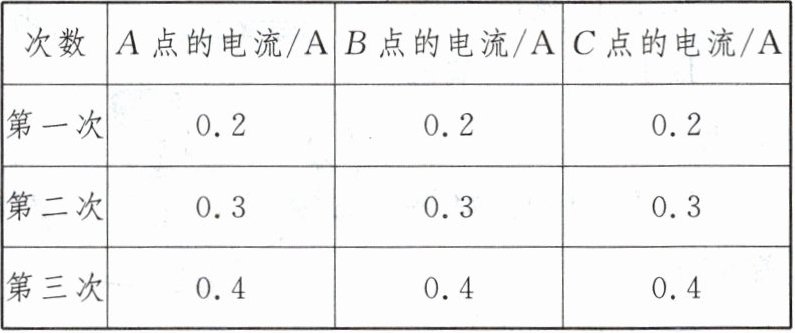

(3)小名多次测量后根据下表的数据，可得到串联电路中电流的特点是：串联电路中各处的电流相等。

答案：
(1)不同　串　　
(2)断开　　
(3)串联电路中各处的电流相等

2. 三个灯泡$L_{1}$、$L_{2}$、$L_{3}$串联在电路中，灯$L_{1}$最亮，$L_{3}$最暗，则通过它们的电流的大小(D)

A.$L_{1}$最大
B.$L_{2}$最大
C.$L_{3}$最大
D.一样大

答案： D

3. 每当节日夜晚，街头挂满了彩灯，有一种彩灯上面串联了20个小灯泡，如果电源插头处的电流为$0.2A$，那么通过每个小彩灯的电流是0.2A，你判断的依据是串联电路中各处的电流相等。

答案： 0.2　串联电路中各处的电流相等

4. (2024·广东改编)探究串联电路中电压的特点。

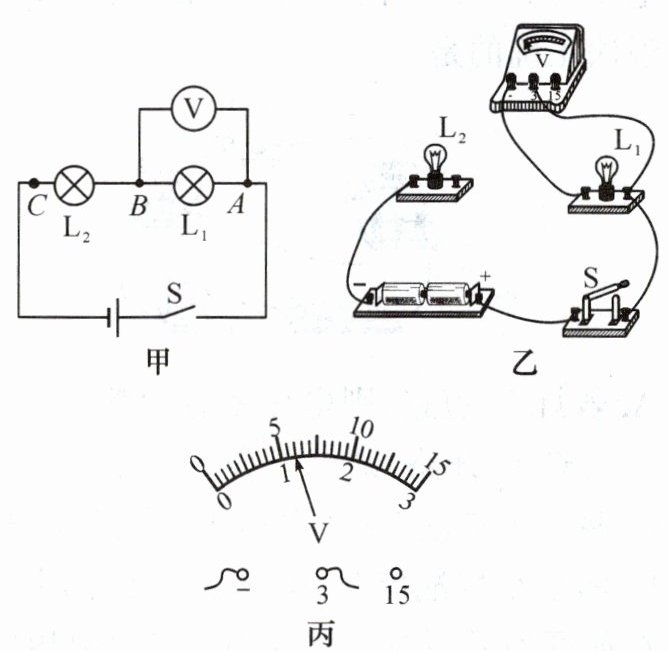

(1)根据如图甲所示的电路图，用笔画线代替导线将图乙所示实物图连接完整。
(2)连接电路时，开关应处于断开状态。正确连接电路后，闭合开关，若灯$L_{2}$开路，则$L_{1}$两端无(填“有”或“无”)电压。

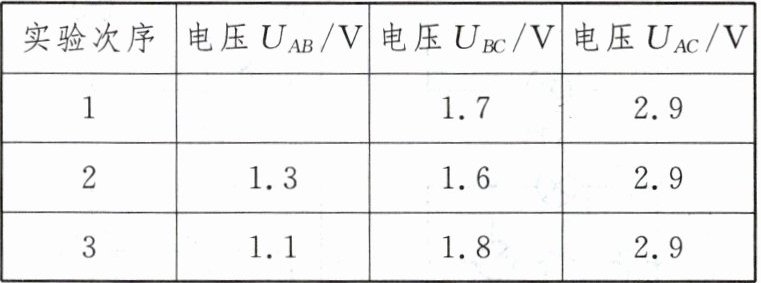

(3)用电压表分别测出电压$U_{AB}$、$U_{BC}$和$U_{AC}$。其中测$U_{AB}$时，电压表的示数如图丙所示，为1.2V。接着更换不同规格的灯泡多次实验，数据记录如下表。

①分析表中数据，得到初步结论：串联电路两端的总电压与各部分电路两端的电压的关系为$U_{AC}=U_{AB}+U_{BC}$(用本题中给出的字母写出关系式)。
②为使结论更具普遍性，小明将灯泡换成其他用电器并多次实验。此外，还可以进行的操作是改变电源电压并多次实验。

答案：
(2)断开　无　
(3)1.2　①$U_{AC}=U_{AB}+U_{BC}$ ②改变电源电压并多次实验
