《2025年名校课堂九年级物理全一册沪科版》

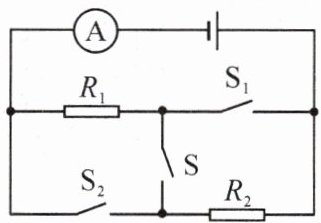

1. 如图所示，电源电压保持不变，$R_{1}=10\Omega$、$R_{2}=30\Omega$。只闭合开关 S 时，电流表的示数为 0.3 A，则电源电压为12V；当断开开关 S，同时闭合开关$S_{1}$、$S_{2}$时，电流表的示数为1.6A。

答案： 12 1.6

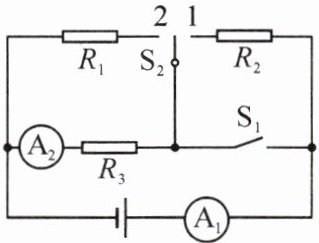

2. (2024·江西)如图所示，三个电阻$R_{1}$、$R_{2}$、$R_{3}$的阻值均相同，当开关$S_{1}$断开、开关$S_{2}$掷到 1 时，电流表$A_{1}$与电流表$A_{2}$的示数之比为1:1；当开关$S_{1}$闭合、开关$S_{2}$掷到 2 时，电流表$A_{1}$与电流表$A_{2}$的示数之比为2:1。

答案： 1:1 2:1

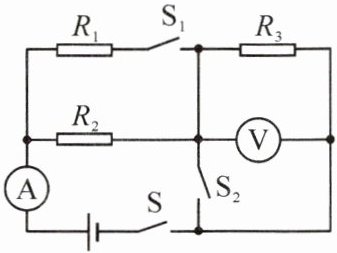

3. 如图所示的电路中，电源电压为 6 V 不变，定值电阻$R_{1}=R_{3}=4\Omega$、$R_{2}=6\Omega$，求：
(1) 当开关 S 闭合，$S_{1}$、$S_{2}$断开时，电压表和电流表的示数。

(2) 当开关 S、$S_{1}$、$S_{2}$都闭合时，电流表和电压表的示数。

答案： 3.解：
(1)当开关S闭合、S₁、S₂断开时，电阻R₂、R₃串联，电流表测电路中的电流，电压表测电阻R₃两端的电压，此时电路中的总电阻：
R=R₂+R₃=6 Ω+4 Ω=10 Ω
电流表的示数：$I=\frac{U}{R}=\frac{6V}{10Ω}=0.6 A$
R₃两端的电压即电压表的示数：
U₃=IR₃=0.6 A×4 Ω=2.4 V
(2)当开关S、S₁、S₂都闭合时，R₁、R₂并联，电流表测干路电流，电压表被短路，示数为0，
通过电阻R₁的电流：$I₁=\frac{U}{R₁}=\frac{6V}{4Ω}=1.5 A$
通过电阻R₂的电流：$I₂=\frac{U}{R₂}=\frac{6V}{6Ω}=1 A$
电路中的总电流即电流表的示数：
I'=I₁+I₂=1.5 A+1 A=2.5 A

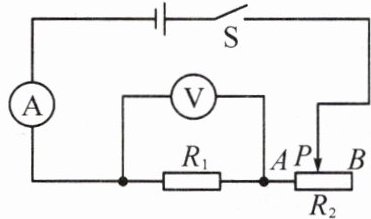

4. 如图所示，电源电压$U=3V$保持不变，滑动变阻器$R_{2}$的规格为“$20\Omega$ 1.5 A”。当开关 S 闭合、滑动变阻器滑片 P 位于 A 端时，电流表的示数为 0.3 A，则定值电阻$R_{1}=$10$\Omega$。当开关 S 闭合时，滑动变阻器滑片 P 从 A 端移至 B 端的过程中，电流表的示数变化范围是0.3～0.1A，电压表的示数变化范围是3～1V。

答案： 10 0.3～0.1 3～1

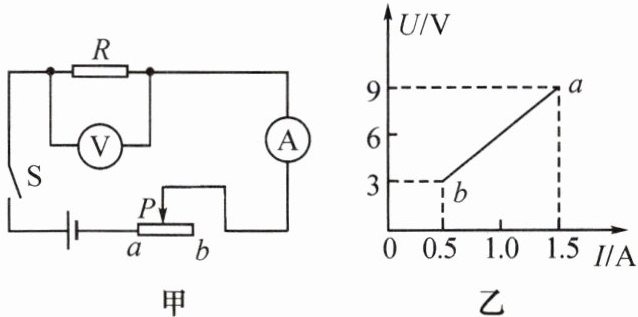

5. 电路如图甲所示，电源电压不变，闭合开关 S 后，滑动变阻器的滑片 P 由 b 端滑到 a 端的过程中，电压表示数 U 与电流表示数 I 的变化关系如图乙所示，则电源电压是9V，滑动变阻器的最大阻值为12$\Omega$。

答案： 5.9 12
