《2025年一课一练创新练习九年级物理人教版》

1. 跨学科 物理学与工程实践 在家庭电路中增加功率较大的电器，要安装供电的插座，在粗细相同的备用导线中，应选用铜 芯导线，因为在通过相同电流时，相同时间内铜 导线发热较少。(均选填“铝”“铁”或“铜”)

答案： 1.铜　铜

2.晚上小刚在家学习时，他所在房间的电灯突然不亮了，而其他房间的电灯均正常发光。他发现灯丝断了，于是决定换一个新灯泡。他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根接线使氖管发光。说明电灯的工作电路开关接在中性线 （选填“相线”“中性线”或“保护线”）上了，这样连接会带来的危害是开关断开后仍会触电。

答案： 2.中性线　开关断开后仍会触电

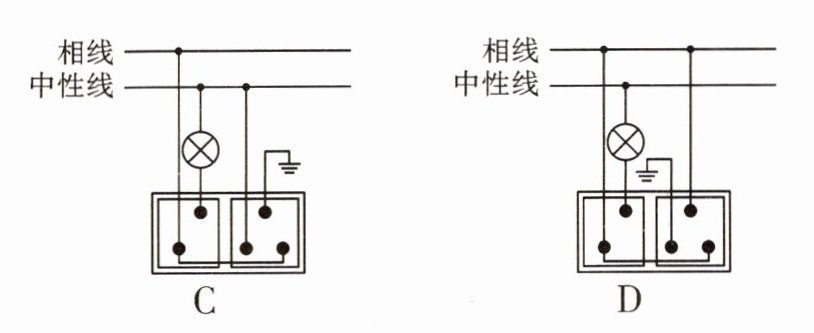

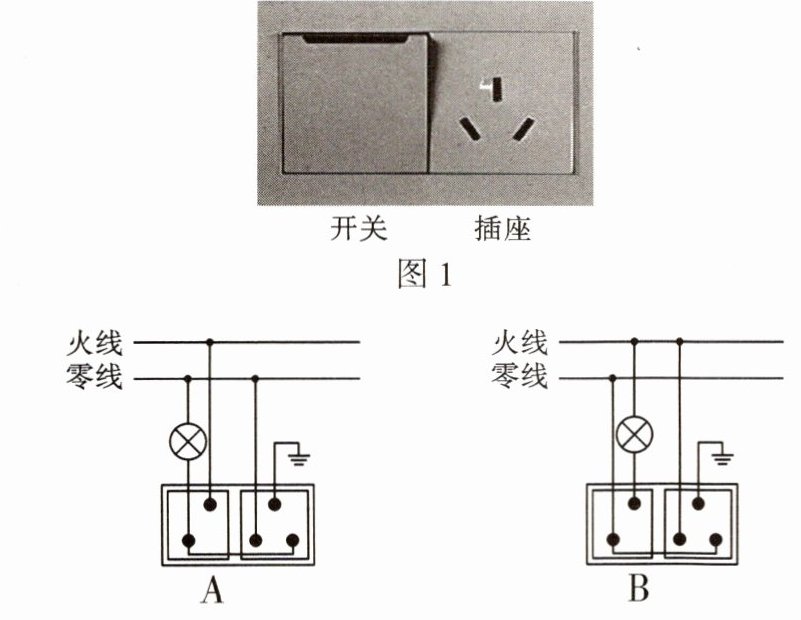

3. 跨学科 物理学与工程实践 在家庭电路中安装一个“一开三孔”开关的插座面板，如图1所示，要求插座能单独使用，开关能控制电灯且符合安全用电原则。从实物正面观察，下列几种接线中符合要求的是(C)

答案： 3.C

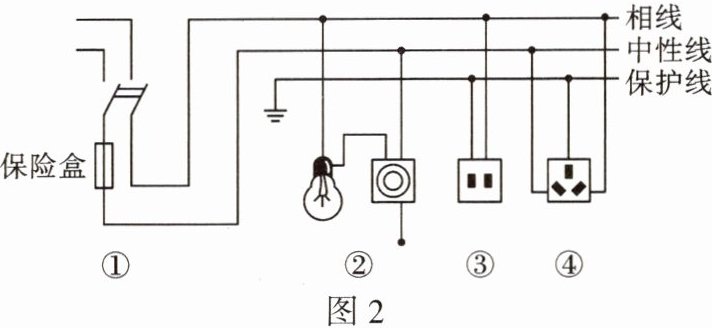

4.图 2 为部分家庭电路示意图，其中电器元件连接错误的是(D)

A.①②
B.②④
C.②③
D.①②③

答案： 4.D　[解析]保险丝应接在相线上，故①错误;控制灯的开关应接在灯和相线之间，故②错误;两孔插座的左孔应接中性线，故③错误;三孔插座的左孔接中性线,右孔接相线，上孔接保护线，故④正确;故D符合题意，ABC不符合题意。

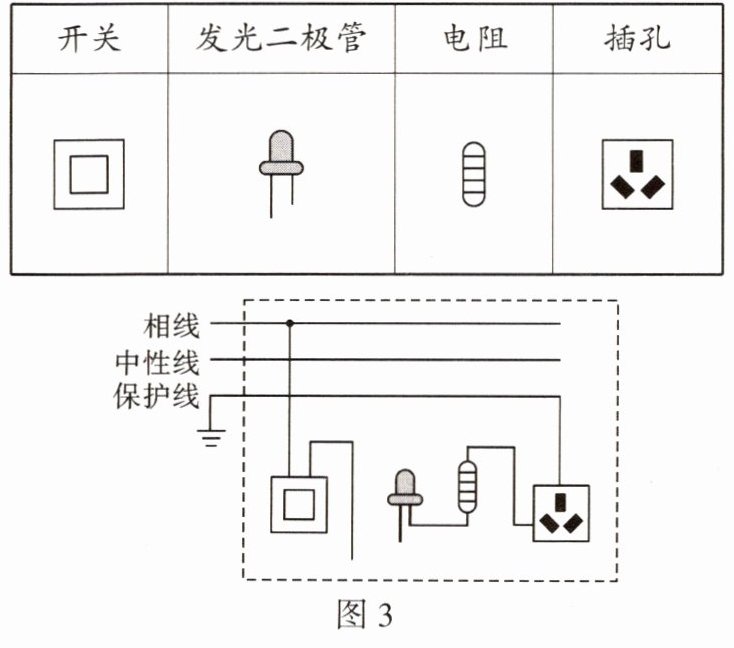

5. 跨学科 物理学与工程实践 小明在使用插线板时发现：插线板上的开关断开时，指示灯不发光，插孔断电；开关闭合时指示灯发光，插孔通电；如果指示灯损坏，开关闭合时插孔照样可以通电。如图 3 所示，虚线框内为插线板内部电路简化示意图，请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整。

答案：

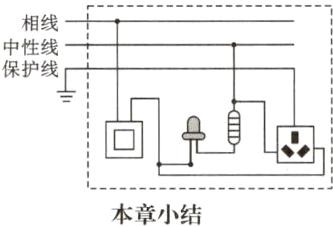

5.如图所示　[解析]分析题意可知，如果指示灯损坏，开关闭合时插孔照样可以通电，说明指示灯和插座之间是并联的，开关同时控制指示灯和插座，接线时要注意:开关接在指示灯、插座和相线之间更安全，发光二极管长脚为正极，接相线，短脚为负极，接中性线，三孔插座的接线是左孔接中性线，右孔接相线，上孔接保护线，如图所示。
