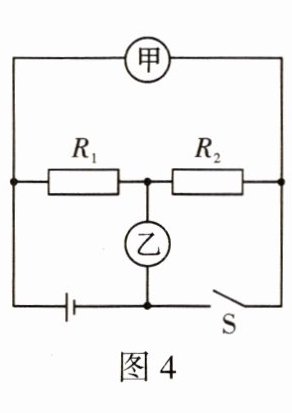

4.如图4所示的电路中,下列说法正确的是(D)

A.当开关S闭合后,若甲、乙表都是电压表,则电阻R₁、R₂并联
B.当开关S闭合后,若甲是电压表,乙是电流表,则电阻R₁、R₂串联
C.当开关S断开后,若甲是电压表,乙是电流表,则电阻R₁、R₂串联
D.当开关S断开后,若甲、乙表都是电流表,则电阻R₁、R₂并联

答案： 4.D 【解析】当开关S闭合后，若甲、乙都是电压表，此时电流的路径只有一条，则电阻$R_1$、$R_2$串联，A错误；当开关S闭合后，若甲是电压表，乙是电流表，$R_2$短路，B错误；当开关S断开后，若甲是电压表，乙是电流表，则$R_2$未接入电路，C错误；当开关S断开后，若甲、乙都是电流表，则电阻$R_1$、$R_2$并联，D正确。

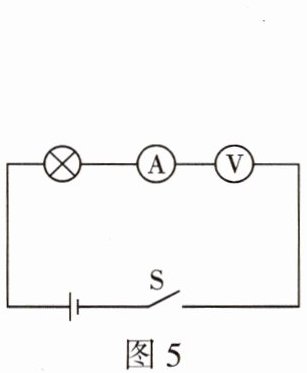

5.将完好的电流表、电压表、小灯泡连接成如图5所示的电路,电源由两节新干电池组成,当开关S闭合后,会出现的现象是(A)

A.电压表示数为3V
B.电流表指针明显偏转
C.小灯泡发光
D.电池被烧坏

答案： 5.A 【解析】由图可知，电压表与电流表、灯泡串联，由于电压表的内阻很大，所以电路中的电流几乎为零，故电流表指针几乎没有偏转、灯泡不会发光、电池也不会被烧坏；根据串联分压原理可知，电压表两端的电压几乎等于电源电压，故电压表指针明显偏转；由于电源由两节干电池组成，所以电源电压为3V，电压表示数为3V，故只有A符合题意。

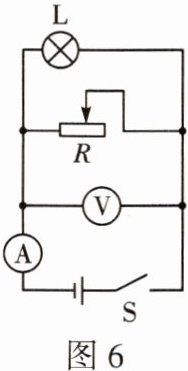

6.如图6所示的电路中,闭合开关后,电路各元件均正常工作。把滑动变阻器的滑片向左移动的过程中,可能烧坏的元件是(B)

A.电压表
B.电流表
C.小灯泡
D.开关

答案： 6.B 【解析】由图可知，灯泡L与滑动变阻器并联，电压表测并联电路的电压，其示数大小不会改变；电流表测干路的电流，在滑动变阻器的滑片向左移动的过程中，滑动变阻器接入电路的电阻变小，电路中电流变大，尤其是当滑片移至最左端时，形成电源短路，此时电流过大，会烧坏干路的电流表，故B符合题意。

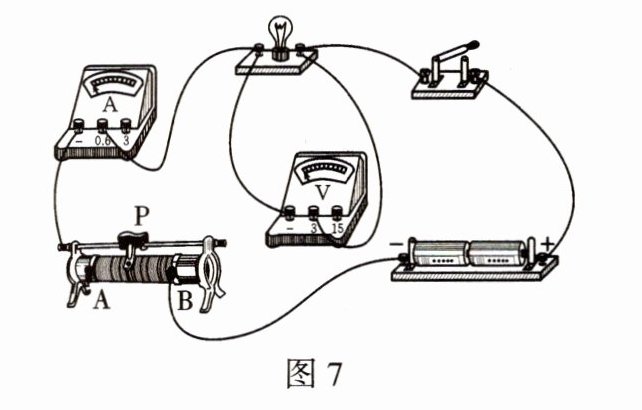

7.如图7所示,在“探究滑动变阻器的作用”实验中,出现了下面几种情况:

(1)小强同学连接实验电路,当接完最后一根导线时灯泡立刻发出耀眼的光并很快熄灭。请找出小强同学实验操作中的两个不当之处:①连接电路时，开关未断开
②连接电路时，滑片未在最大阻值处。
(2)小辉同学连接好实验电路,闭合开关时,发现电流表、电压表的指针均反向偏转,最简单的解决方法是将电池的正负极对调;如果移动滑片P发现两电表示数均比较小且不变,则原因是滑动变阻器的两个下接线柱同时接入电路中。
(3)闭合开关开始实验时,要想让小灯泡变亮,滑片P应向B端(选填“A端”或“B端”)移动,此时电流表示数变大,同时电压表的示数变大。
(4)滑动变阻器在电路中的主要作用有:
保护电路、改变电路中的电流、调节导体两端的电压。

答案： 7.
(1)①连接电路时，开关未断开 ②连接电路时，滑片未在最大阻值处
(2)将电池的正负极对调 滑动变阻器的两个下接线柱同时接入电路中
(3)B端 大 大
(4)保护电路 改变电路中的电流 调节导体两端的电压
