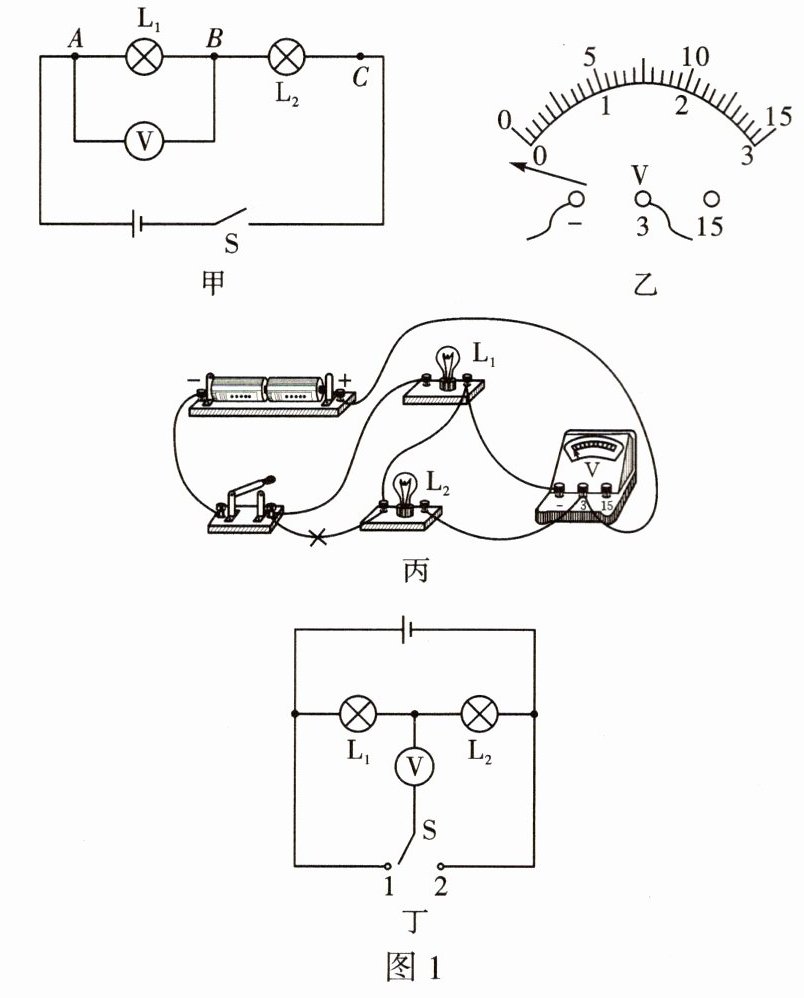

1. 小明同学在“探究串联电路中电压的规律”实验中,设计了如图 1 甲所示的电路。

(1) 检查实验器材时,小明发现电压表指针如图 1 乙所示,原因是

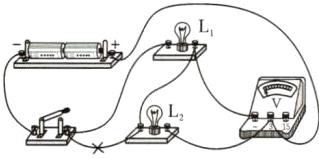

(2) 接下来小明要用电压表测 $L_2$ 两端的电压,连接的实物图如图 1 丙所示。图中只有一根导线连错了,请在连错的导线上画“×”,并用笔画线代替导线将电路连接正确。

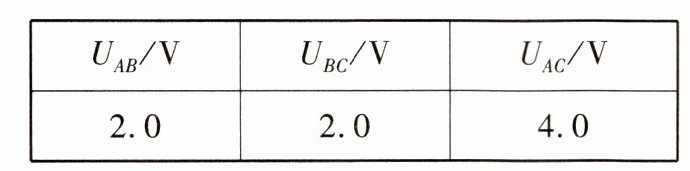

(3) 正确连接好电路后,小明进行实验并把数据记录在下表中。分析实验数据得出两个实验结论:

①串联电路中电源两端的电压
②串联电路中,各部分电路两端电压相等。
(4) 实验结束后小明和小华互相交流,小华指出结论②是错误的,造成结论错误的原因可能是实验时所选小灯泡的规格
(5) 小华观察了小明的实验后,觉得拆装电压表操作过于麻烦,于是他设计了如图 1 丁所示的电路图,认为不用拆接电压表就能测出 $L_1$ 和 $L_2$ 两端的电压。他的设计不合理,理由是
(1) 检查实验器材时,小明发现电压表指针如图 1 乙所示,原因是
电压表未进行调零
。(2) 接下来小明要用电压表测 $L_2$ 两端的电压,连接的实物图如图 1 丙所示。图中只有一根导线连错了,请在连错的导线上画“×”,并用笔画线代替导线将电路连接正确。
(3) 正确连接好电路后,小明进行实验并把数据记录在下表中。分析实验数据得出两个实验结论:
①串联电路中电源两端的电压
等于
各部分电路两端电压之和;②串联电路中,各部分电路两端电压相等。
(4) 实验结束后小明和小华互相交流,小华指出结论②是错误的,造成结论错误的原因可能是实验时所选小灯泡的规格
相同
(选填“相同”或“不同”);另外小明的实验在设计方案上还存在的一个不足之处是实验未进行多次测量,实验结论具有偶然性
。(5) 小华观察了小明的实验后,觉得拆装电压表操作过于麻烦,于是他设计了如图 1 丁所示的电路图,认为不用拆接电压表就能测出 $L_1$ 和 $L_2$ 两端的电压。他的设计不合理,理由是
电压表的正负接线柱接反了
。
答案:
1.
(1)电压表未进行调零
(2)如图所示
(3)等于
(4)相同 实验未进行多次测量,实验结论具有偶然性
(5)电压表的正负接线柱接反了
1.
(1)电压表未进行调零
(2)如图所示
(3)等于
(4)相同 实验未进行多次测量,实验结论具有偶然性
(5)电压表的正负接线柱接反了

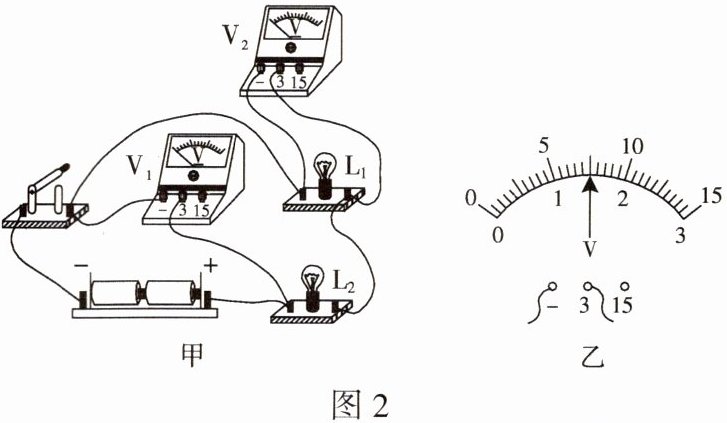

2. 在做电学实验时,小明设计了如图 2 甲所示的电路,灯泡 $L_1$、$L_2$ 正常工作时的电压分别为 $2.5\ V$、$1.5\ V$。正确连接电路后,闭合开关,灯 $L_1$、$L_2$ 发光。
(1) 灯泡 $L_1$、$L_2$ 发光时,电压表 $V_1$ 的示数为 $2.8\ V$,电压表 $V_2$ 的示数如图 2 乙所示。
①电压表 $V_2$ 的示数为
②灯 $L_2$
(2) 小明将灯泡 $L_1$ 换成正常工作时电压为 $2.5\ V$ 的 LED 灯,闭合开关后发现 LED 灯亮,而灯 $L_2$ 不亮,小明认为此时灯 $L_2$ 被烧断。依据

(1) 灯泡 $L_1$、$L_2$ 发光时,电压表 $V_1$ 的示数为 $2.8\ V$,电压表 $V_2$ 的示数如图 2 乙所示。
①电压表 $V_2$ 的示数为
1.5
$V$。②灯 $L_2$
不能
(选填“能”或“不能”)正常发光。(2) 小明将灯泡 $L_1$ 换成正常工作时电压为 $2.5\ V$ 的 LED 灯,闭合开关后发现 LED 灯亮,而灯 $L_2$ 不亮,小明认为此时灯 $L_2$ 被烧断。依据
串联电路若有一处断路则整个电路都不能工作
,可判断小明的结论是错误的。
答案:
2.
(1)①1.5 ②不能
(2)串联电路若有一处断路则整个电路都不能工作
(1)①1.5 ②不能
(2)串联电路若有一处断路则整个电路都不能工作
