《2025年一课一练创新练习九年级物理人教版》

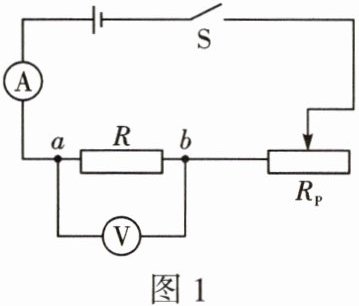

1.小芳利用如图1所示的电路“探究电流与电阻的关系”，她把四个阻值不同的定值电阻分别接入电路中a、b两点间，收集数据的前提是保持每次实验的电压表示数不变，处理数据的方式是求出每次实验的电流值和对应电阻值的乘积(选填“乘积”或“比值”)，并进行比较。

答案： 1.不变 乘积

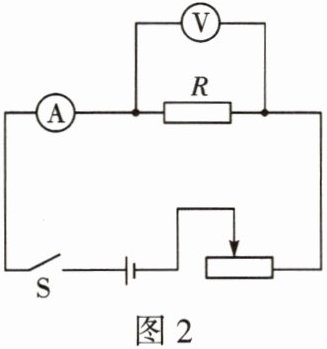

2.小明利用如图2所示的电路探究电流与电阻的关系，实验中应保持电压表(选填“电压表”或“电流表”)的示数不变。用5 Ω的电阻完成实验后，断开开关，不移动滑动变阻器滑片，只将5 Ω的定值电阻更换为10 Ω，再次闭合开关后，滑动变阻器的滑片需要向左滑动，才能达到控制的电压值。

答案： 2.电压表 左

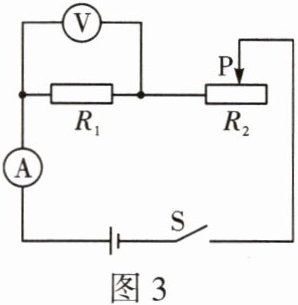

3.如图3所示，在“探究电流与电压的关系”的实验中，下列操作正确的是(C)

A.保持$R_2$滑片的位置不动
B.保持电路中电流不变
C.保持$R_1$不变，调节$R_2$的滑片到不同的位置
D.更换$R_1$，调节$R_2$的滑片到适当的位置

答案： 3.C 【解析】探究电流与电压的关系，要控制电阻大小不变（图中$R_1$为研究对象），通过移动变阻器$R_2$的滑片改变电阻两端的电压和电路中的电流，故AD错误，C正确；探究电流与电压关系，$R_1$的电压改变了，其电流必然改变，故B错误。

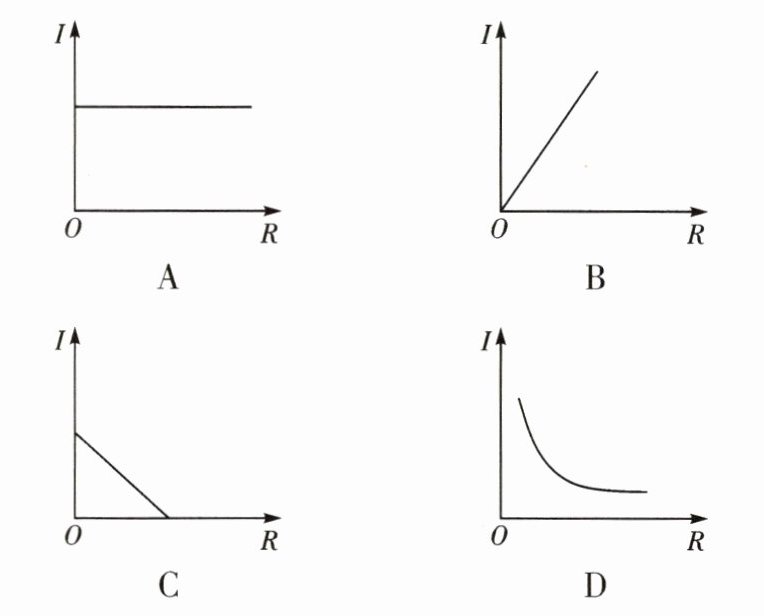

4.在“探究通过导体的电流与电阻的关系”实验中，当电压一定时，得到$I-R$图像如图所示，其中正确的是(D)

答案： 4.D 【解析】根据欧姆定律可知，在电压一定时，通过导体的电流与导体的电阻成反比，故D正确。

5.已知电流与电压和电阻有关，现要“探究电阻一定时，电流与电压的关系”，可供选择的器材有：学生电源、电流表、电压表、滑动变阻器、定值电阻($10 \Omega$)、开关各一个，导线若干。
(1)请根据实验要求在虚线框内设计出实验电路图。

(2)连接电路前，电流表有示数，应该对电流表进行调零。
(3)实验中为了确定定值电阻两端电压的取值范围，应进行的操作是：闭合开关，将变阻器滑片分别移动至两端，用开关试触，观察并记录电流表和电压表指针偏转的角度
_。

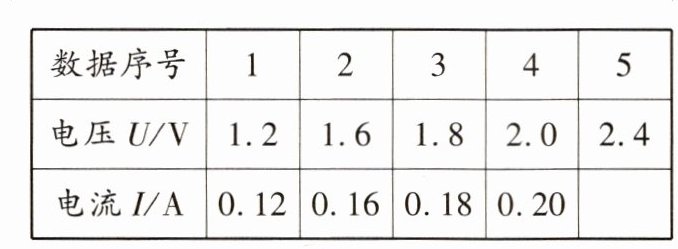

(4)记录的数据如下表所示。

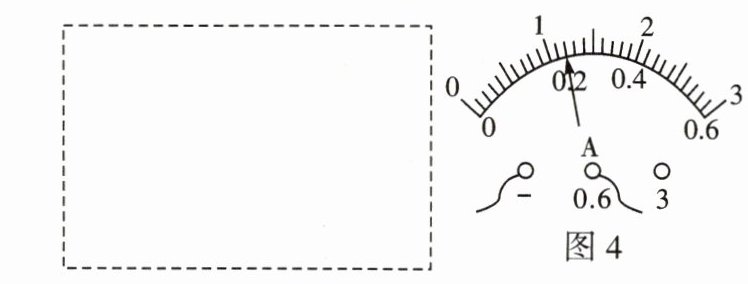

①第五组数据中电流表示数如图4所示，电流表示数为0.24A。
②分析表中数据，可得出结论电阻一定时，电流与电压成正比
_。

答案：
5.
(1)如图所示
　　　　　　
(2)调零
(3)将变阻器滑片分别移动至两端，用开关试触 电流表和电压表指针偏转的角度
(4)①0.24 ②电阻一定时，电流与电压成正比
