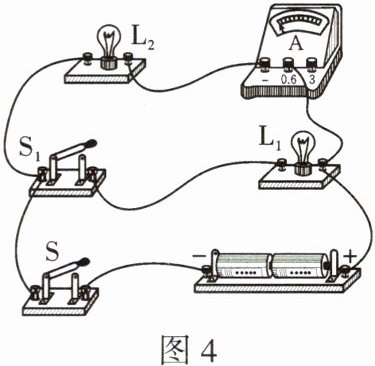

4.如图 4 所示，电源电压不变，将开关 S、$S_1$都闭合，灯泡$\mathrm{L_1}$与$\mathrm{L_2}$正常发光，两灯是并 联的，电流表测量通过L₁ 的电流，此时断开$S_1$，电流表的示数不变(选填“变大”“变小”或“不变”)。

答案： 4.并 L₁ 不变

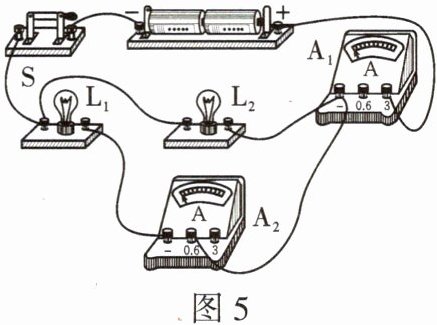

5.如图 5 所示的电路中，当开关闭合时，两灯泡均发光，且两个电流表均有正常示数。下列说法正确的是(C)

A.两个灯泡的连接方式为串联
B.电流表$\mathrm{A_1}$的指针偏转的角度一定大于电流表$\mathrm{A_2}$指针偏转的角度
C.若灯$\mathrm{L_1}$断路，则电流表$\mathrm{A_1}$的示数变小
D.若灯$\mathrm{L_1}$短路，则电流表$\mathrm{A_2}$的示数不变

答案： 5.C 【解析】由实物图知，两灯并联，电流表A₁测干路电流，电流表A₂测L₂所以支路的电流；由实物图中电流表测量范围可知，A₁测量范围为0~3 A，因并联电路中，干路电流等于各支路电流之和，所以A₁示数一定大于A₂，但指针偏转的角度不一定更大；若灯L₁断路，则电流表A₁的示数变小，A₂示数不变；若灯L₁短路，则整个电路短路，没有电流通过L₂，电流表A₂示数变为0。

6.如图 6 所示的电路中，闭合开关后，两电流表的指针正常偏转且偏转角度相同，此时灯$\mathrm{L_1}$和$\mathrm{L_2}$的电流之比为(D)

A.$1:5$
B.$1:4$
C.$5:1$
D.$4:1$

答案： 6.D 【解析】两电流表的指针正常偏转且偏转角度相同，说明两电流表的示数之比为5:1，由于A₁在干路上，A₂在L₂支路上，故通过灯L₁和L₂的电流之比为4:1。

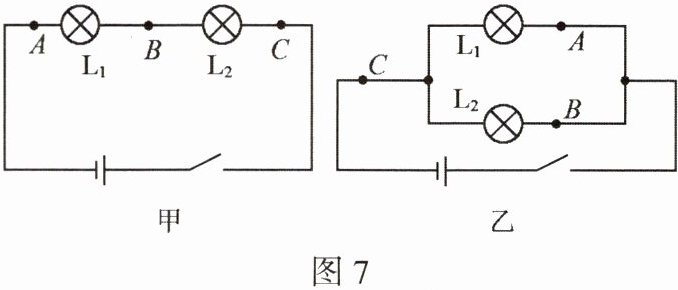

7.在图 7 中，当开关闭合时，甲、乙两图中测得通过$A$点和$B$点的电流都是$0.4\mathrm{ A}$，则甲图中通过$C$点处的电流是0.4 A；乙图中通过$C$点处的电流是0.8 A。

答案： 7.0.4 0.8

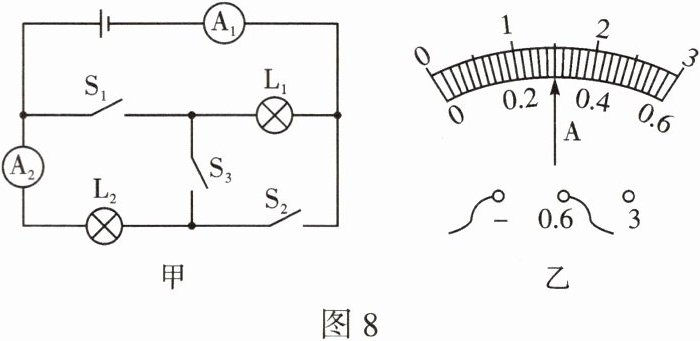

8.认真观察电路图 8 甲，分析并解答下面的问题。
(1)当只闭合$\mathrm{S_3}$时，电流表$\mathrm{A_1}$的示数等于(选填“大于”“小于”或“等于”)电流表$\mathrm{A_2}$的示数；
(2)当只闭合$\mathrm{S_1}$、$\mathrm{S_2}$时，灯泡$\mathrm{L_1}$和$\mathrm{L_2}$并(选填“串”或“并”)联；电流表$\mathrm{A_2}$示数如图 8 乙所示，电流表$\mathrm{A_1}$的示数为$0.8\mathrm{ A}$，则通过$\mathrm{L_1}$的电流$I_1$是0.5 A。

答案： 8.等于 并 0.5
