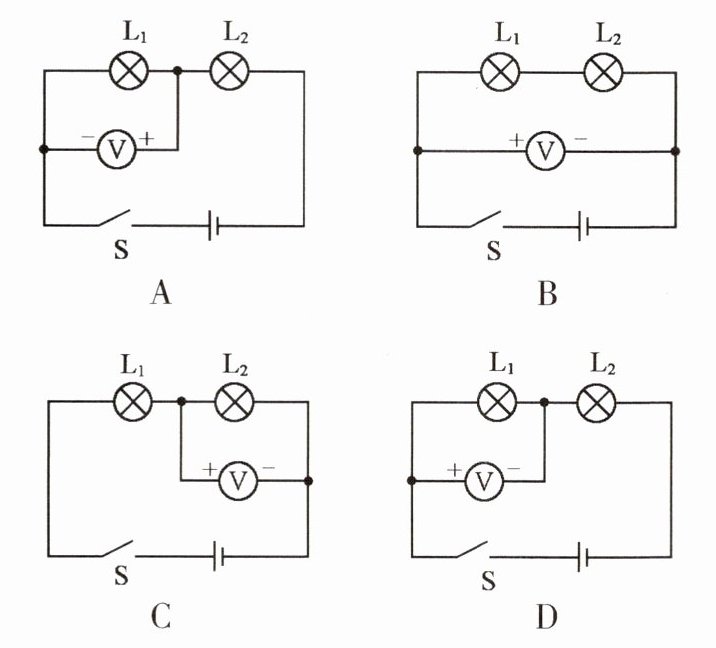

7. 能正确地测出小灯泡$L_1$两端电压的电路是(D)
]

答案： 7 D

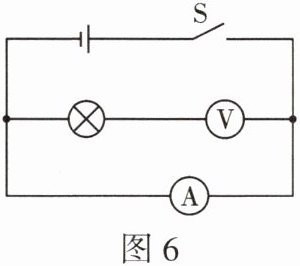

8. 图6是小华同学连接的实验电路图，如果直接闭合开关$S$，那么(D)

A.两表都可能被烧坏
B.两表都不会被烧坏
C.电流表不会被烧坏，电压表可能被烧坏
D.电流表可能被烧坏，电压表不会被烧坏

答案： 8 D

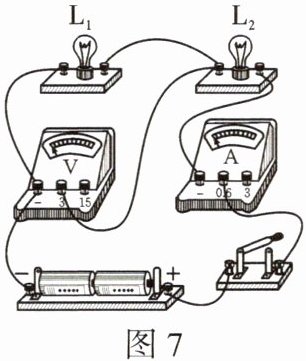

9. 如图7所示，下列判断正确的是(C)

A.灯$L_1$与灯$L_2$并联，电流表测通过灯$L_1$的电流
B.灯$L_1$与灯$L_2$并联，电流表测通过灯$L_2$的电流
C.灯$L_1$与灯$L_2$串联，电压表测灯$L_1$两端的电压
D.灯$L_1$与灯$L_2$串联，电压表测灯$L_2$两端的电压

答案： 9 C 【解析】由图可知,两个灯泡串联,电流表串联在
电路中,测量通过灯L₁、L₂的电流；电压表并联在灯泡L₁的两端,故电压表测量灯泡L₁两端的电压。

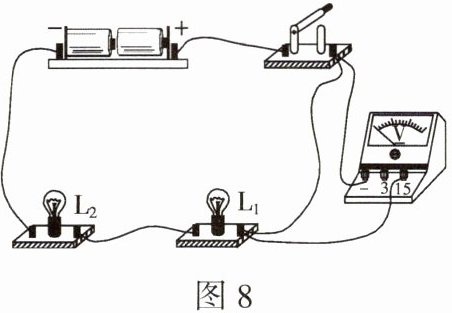

10. 图8是某同学用电压表测灯$L_1$两端电压的实物图，其中有三处错误：
(1)电压表量程选错了；
(2)电压表与导线并联；
(3)电压表正、负接线柱接反了。

答案： 10
(1)电压表量程选错了
(2)电压表与导线并联
(3)电压表正、负接线柱接反了

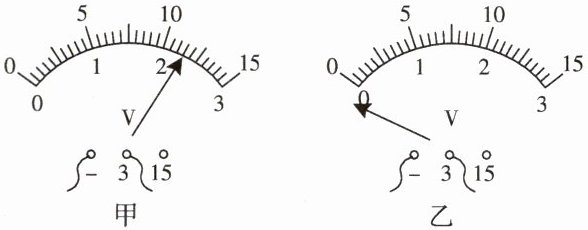

11. 图9甲所示电压表的分度值为0.1V，读数为2.3V。小莹同学测量电压时，连接好电路，闭合开关，发现电表指针向左偏转至如图9乙所示的位置，原因是正、负接线柱接反了。断开开关，纠正错误后，再闭合开关，发现指针偏至如图9丙所示的位置，接下来的操作应是断开开关，换用0~3V测量范围继续进行实验。

答案： 11 0.1V 2.3V 正、负接线柱接反了 换用0~3V测量范围
