7.某同学要用电流表测量通过灯$L_1$的电流,连接的电路图如图4所示。闭合开关后,灯$L_1$不亮(选填“亮”或“不亮”)，电流表有(选填“有”或“没有”)示数。此时电流表测量的是通过灯$L_{2}$(选填“$L_1$”或“$L_2$”)的电流。

答案： 7. 不亮　有　$L_{2}$

8.如图5所示,小强把电流表并联在灯$L_1$的两端。此时闭合开关,一定会发生的是
(D)

A.电源短路
B.电流表损坏
C.灯$L_2$的灯丝烧断
D.灯$L_1$不亮

答案： 8. D [解析]将电流表并联在$L_{1}$两端，由于电流表相当于导线，故$L_{1}$被短路，不亮。电路中还有一个灯泡，故电源、电流表和灯$L_{2}$均不会损坏。

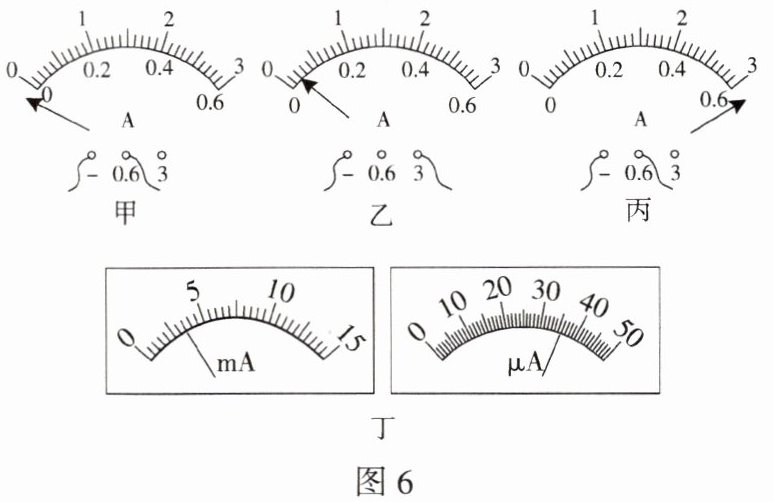

9.电流表的指针分别出现了如图6甲、乙、丙所示的三种情况。请分析它们在电流表的使用上分别存在什么问题。
(1)甲的问题：正负接线柱接反了(或电流表没有调零)。
乙的问题：所选的测量范围太大。
丙的问题：所选的测量范围太小。
(2)图6丁中左边电流表的示数为3.5mA,右边电流表的示数为36μA。

答案： 9.
(1)正负接线柱接反了(或电流表没有调零)　所选的测量范围太大　所选的测量范围太小
(2)3.5mA 36μA
