《2025年一课一练创新练习九年级物理人教版》

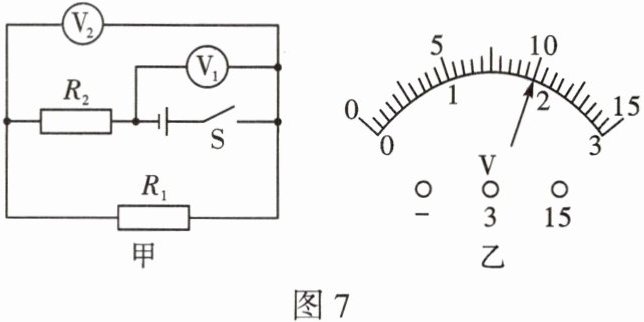

7. 如图 7 甲所示的电路中，闭合开关后，两电压表指针位置均如图 7 乙所示。$R_2$ 两端的电压为8V，两电阻之比 $R_1:R_2 =$$1:4$。

答案： 7.8 $1:4$

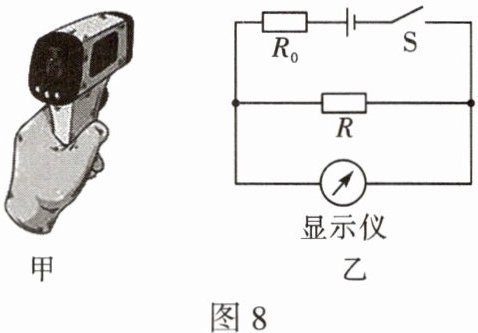

8. 【新素材 传统文化】图 8 甲为手持式电子测温仪，图乙是它的工作原理图，其中电源电压保持不变，定值电阻 $R_0$ 为保护电阻，$R$ 是热敏电阻，用它靠近人体测量体温，显示仪是由电表改装而成的。在测量人的体温时显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是(B)

A.热敏电阻 $R$ 的阻值随着温度的升高而减小
B.被测温者体温越高，电路中的电流越小
C.图 8 乙中的显示仪是由电流表改装而成的
D.将 $R_0$ 更换为阻值更小的电阻，测相同温度时，显示仪示数变小

答案： 8.B

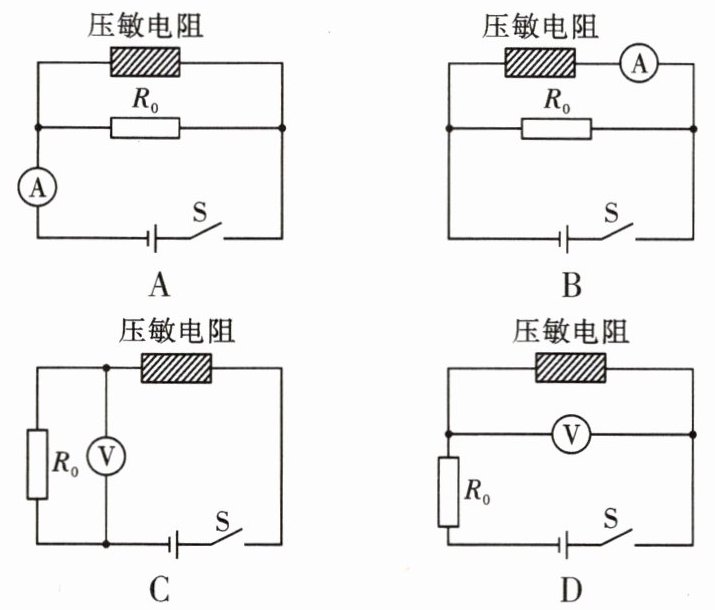

9. 【跨学科 物理学与日常生活】压敏电阻的阻值随所受压力的增大而减小。下列电路中，当压敏电阻受到的压力减小时，电表示数增大的是(D)

答案： 9.D

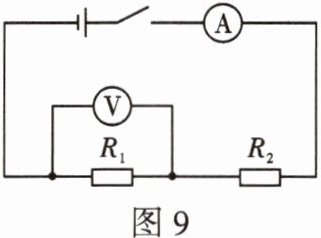

10. 如图 9 所示，已知电源两端电压 $U = 15 V$ 保持不变，电阻 $R_1 = 5\ \Omega$，当开关 S 闭合时，电压表示数为 $5 V$，求：
(1) 电流表的示数 $I$；
(2) 电阻 $R_2$ 两端的电压 $U_2$；
(3) 电阻 $R_2$ 的阻值。

答案： 10.解：由图可知，$R_1$与$R_2$串联，电压表测$R_1$两端的电压，电流表测电路中的电流。
(1)因串联电路中各处的电流相等，
所以，电流表的示数$I = \frac{U_1}{R_1} = \frac{5V}{5\Omega} = 1A$
(2)因电路中总电压等于各分电压之和
所以，电阻$R_2$两端的电压
$U_2 = U - U_1 = 15V - 5V = 10V$
(3)电阻$R_2$的阻值$R_2 = \frac{U_2}{I} = \frac{10V}{1A} = 10\Omega$
