《2025年一课一练创新练习九年级物理人教版》

12.新情境汽车作为代步工具，已进入千家万户，而汽车中有各式各样的电路，起着不同的作用。
(1)小星发现，汽车在转弯前，爸爸拨动转向横杆，汽车同侧前后两个转向灯同时亮、同时灭，但其中一个损坏时，另外一个仍能正常工作，则转向杆相当于电路中的开关(选填“电源”“开关”或“用电器”)，两个转向灯的连接方式是并联。

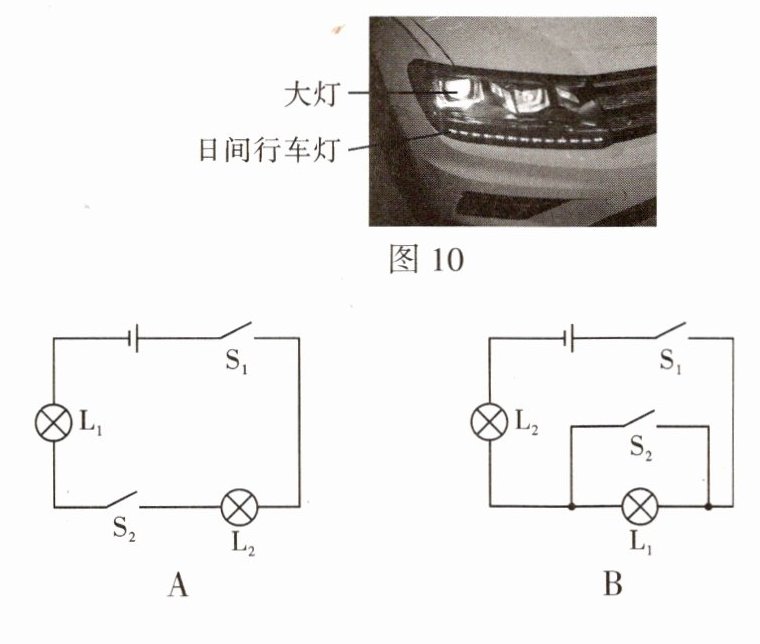

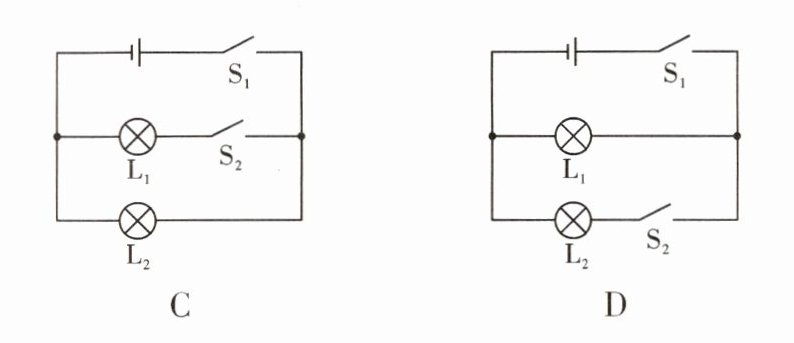

(2)为了提高行车的安全性，有的汽车装有日间行车灯，如图 10 所示。当汽车启动时，先将$S_1$闭合，日间行车灯$L_2$立即亮起，再闭合$S_2$，车前大灯$L_1$也亮起。电路图中符合这一情况的是C。

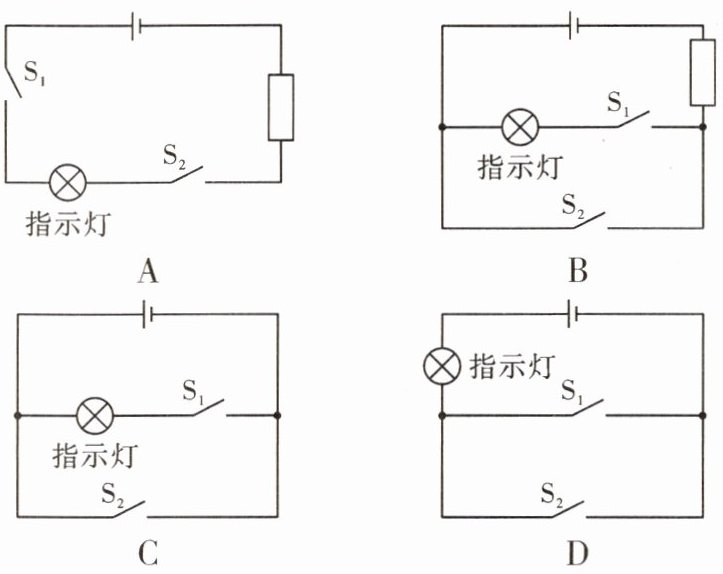

(3)汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带，当坐下时开关$S_1$接通，指示灯亮；当安全带系好时，相当于闭合开关$S_2$，指示灯不亮，下列电路图中符合上述要求的是B。

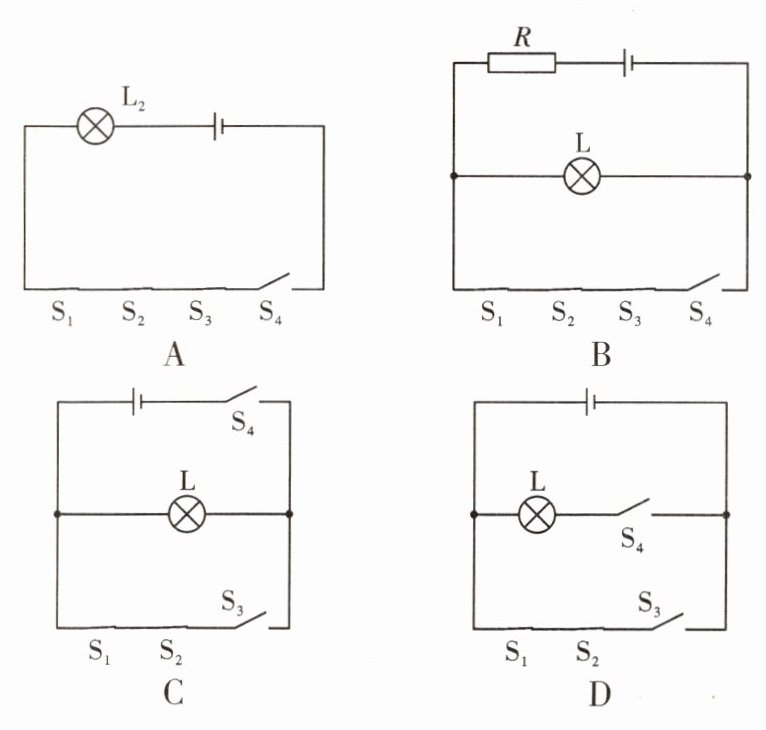

(4)汽车上装有一个用来提醒司机是否关好车门的指示灯。四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。下列模拟电路图中符合要求的是B。

答案： 12.
(1)开关 并联
(2)C
(3)B
(4)B
