《2025年一课一练创新练习九年级物理人教版》

1.在串联电路和并联电路的比较中，开始时两灯都发光。如果两灯串联，一个灯断路，则另一个灯不能发光；如果两灯并联，拧下其中一个灯泡，则另一个灯能发光。(均选填“能”或“不能”)

答案： 1.不能 能

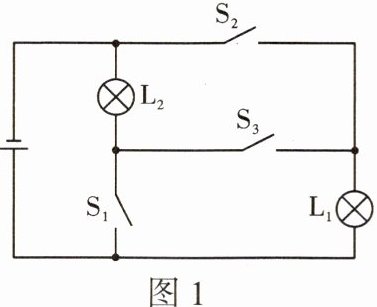

2.如图 1 所示的电路中，有三个开关$S_1$、$S_2$、$S_3$，如果将开关$S_1$、$S_2$闭合，$S_3$断开，则灯$L_1$、$L_2$并联。如果将开关$S_1$、$S_2$、$S_3$都闭合，电路将处于短路状态。

答案： 2.并 短路 【解析】如果将开关S₁、S₂闭合，S₃断开，电流的路径有两条，灯泡L₁、L₂并联；如果将开关S₁、S₂、S₃都闭合，电源的两端被导线相连，造成电源
短路。

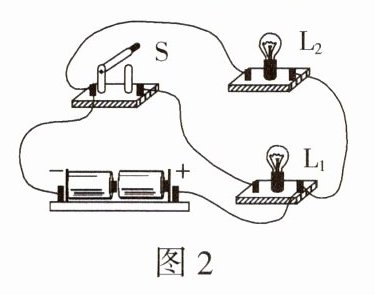

3.如图 2 所示，闭合开关$S$，电灯$L_1$与$L_2$的连接方式是并联；断开开关$S$，会发生的现象是$L_1$熄灭，$L_2$发光。

答案： 3.并 L₁熄灭，L₂发光

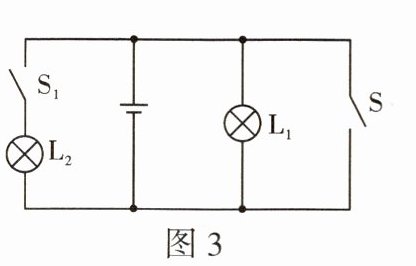

4.关于如图 3 所示的电路，下列判断正确的是(C)

A.$S_1$断开，$S$闭合时，$L_1$灯不亮，$L_2$灯亮
B.$S_1$闭合，$S$断开时，$L_1$、$L_2$灯都不亮
C.$S_1$、$S$都闭合时，$L_1$、$L_2$灯都不亮
D.$S_1$、$S$都闭合时，$L_2$灯不亮，$L_1$灯亮

答案： 4.C

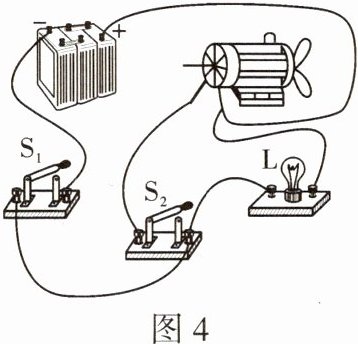

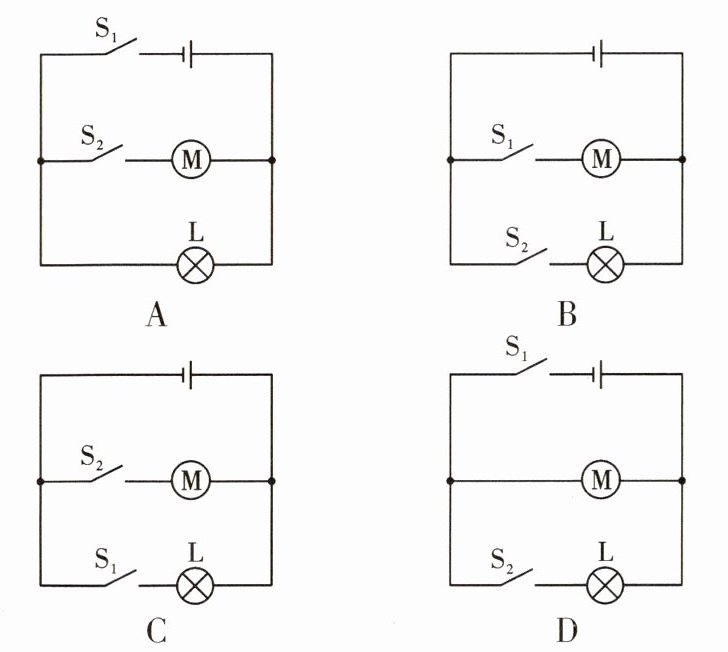

5.下列电路图中，与图 4 的实物电路对应的是 (A)

答案： 5.A 【解析】由实物图知，电动机与灯泡并联，S₁在干路上控制整个电路，S₂在电动机所在的支路上，由各选项电路图知，A与实物图对应。

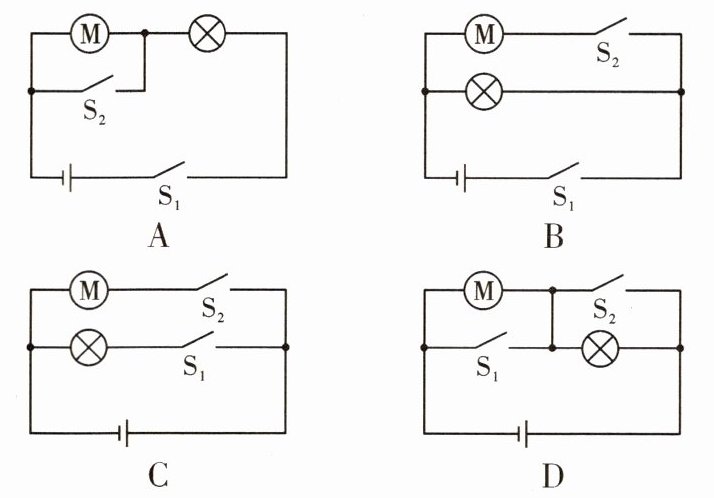

6.(2024·泸州)图 5 为第 38 届泸州市青少年科技创新大赛上展示的一件手臂骨骼模型。小明打算对该作品进行改进，加装电动机带动轮子转动，使骨骼模型动起来，并加装指示灯。电路设计要求：只闭合开关$S_1$，仅指示灯亮；再闭合开关$S_2$，指示灯亮，电动机$M$转动；断开开关$S_1$，指示灯熄灭，电动机$M$停止转动。满足该设计要求的电路是(B)

答案： 6.B 【解析】根据题意可知，当电源开关S₁闭合时指示灯L亮起，再当人站在电动机上时开关S₂自动闭合，电动机M才能启动，说明电动机和指示灯可以独立工作、互不影响即为并联，且开关S₁位于干路，开关S₂位于电动机所在支路。

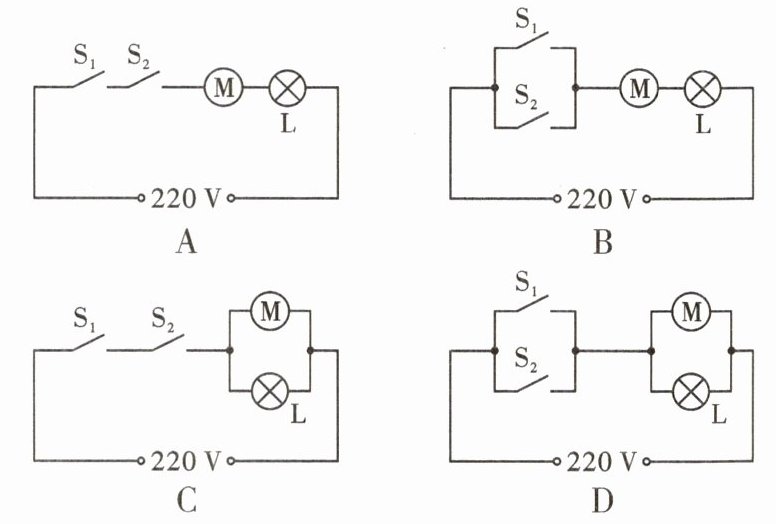

7.(2024·镇江)某学校的电动门既可以用遥控器开启，也可以用按钮开关开启。电动门开启时，电动机工作，警示灯$L$亮起。若取下警示灯$L$，电动机仍能工作。按下遥控器相当于$S_1$闭合，按下按钮开关相当于$S_2$闭合，符合上述要求的电路是(D)

答案： 7.D 【解析】某学校电动门既可以用遥控器开启，也可以用按钮开关开启，说明两个开关独立工作，是并联的，电动门开启时，电动机工作，警示灯L亮起。若取下警示灯L，电动机仍能工作，说明电动机和指示灯并联。
