《2025年一课一练创新练习九年级物理人教版》

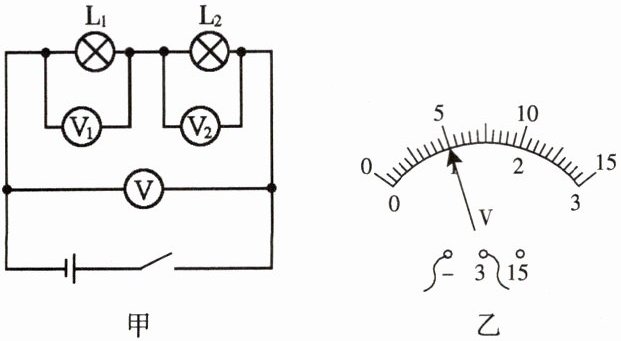

3. 如图 3 甲所示，电源电压为 $6\ V$，闭合开关 $S$ 后，电压表测L₂两端的电压，电压表的示数如图 3 乙所示，灯泡 $L_2$ 两端电压为1.8$V$，则灯泡 $L_1$ 两端的电压为4.2$V$。

答案： 3.L₂ 1.8 4.2

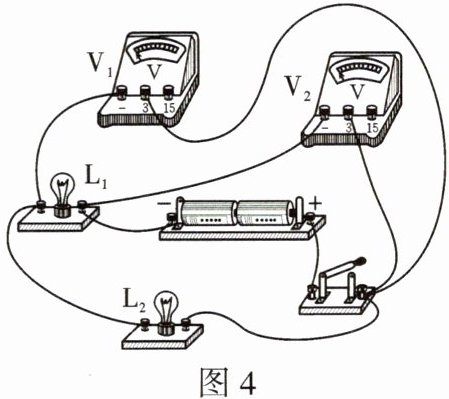

4. 如图 4 所示，当闭合开关后，电压表 $V_1$、$V_2$ 的示数分别是 $1\ V$ 和 $3\ V$，则小灯泡 $L_1$ 和 $L_2$ 两端的电压分别为(D)

A.$1\ V$、$3\ V$
B.$3\ V$、$1\ V$
C.$1\ V$、$2\ V$
D.$2\ V$、$1\ V$

答案： 4.D 【解析】根据电路图可知,两灯泡串联,电压表V₁测量L₂两端电压,电压表V₁的示数是1V,则L₂两端电压为1V;电压表V₂测量电源电压,根据串联电路电压规律可知,灯泡L₁两端电压U₁=U−U₂=3V−1V=2V。

5. 在图 5 甲所示的测量电路中，闭合开关后电压表 $V_1$ 和 $V_2$ 的示数分别如图 5 乙、丙所示。下列说法正确的是(C)


A.电压表 $V$ 的示数应为 $15\ V$
B.若小灯泡 $L_1$ 突然断路，则电压表 $V_1$ 的示数变为 $0$
C.若小灯泡 $L_1$ 突然断路，则电压表 $V_2$ 的示数变为 $0$
D.若小灯泡 $L_1$ 突然被短接，则电压表 $V_2$ 的示数变为 $0$

答案： 5.C

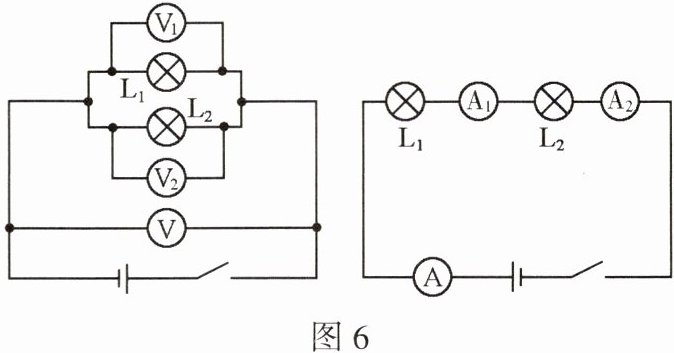

6. 如图 6 所示的电路中，开关闭合，灯均发光。下列说法正确的是(A)

A.$V$ 的示数等于 $V_1$ 的示数
B.$V_1$ 的示数不等于 $V_2$ 的示数
C.$A$ 的示数大于 $A_1$ 的示数
D.$A_2$ 的示数不等于 $A_1$ 的示数

答案： 6.A

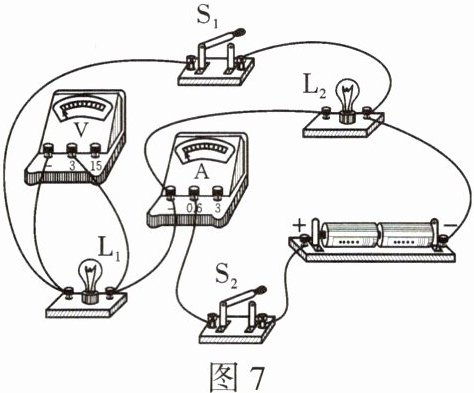

7. 图 7 所示的电路中，电源电压恒为 $3\ V$ 不变，闭合开关 $S_1$、$S_2$，小灯泡 $L_1$ 和 $L_2$ 正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是(D)

A.灯 $L_1$ 与灯 $L_2$ 并联
B.电压表示数为 $3\ V$
C.只断开开关 $S_1$，灯 $L_2$ 正常发光
D.电流表测量 $L_2$ 电流

答案： 7.D 【解析】由图知,闭合开关S₁、S₂,两灯并联,电流表串联在干路上,则电流表测量通过干路的总电流;电压表并联在灯L₁的两端,则电压表测量灯L₁两端的电压,由于并联电路支路两端电压均等于电源电压,故电压表的示数为3V,AB正确,D错误;因为并联电路中各支路独立工作、互不影响,所以只断开开关S₁时,灯L₂仍正常发光,故C正确。
