11. 如图 10 所示的电路中，电源电压保持不变，电阻 $R_1 = 20\ \Omega$。只闭合开关 $S_1$ 后，电流表的示数为 $0.3 A$，再闭合 $S_2$，电流表的示数为 $0.5 A$，求：
(1) 电源电压；
(2) 电阻 $R_2$ 中的电流；
(3) 电阻 $R_2$ 的阻值。

答案： 11.解：
(1)只闭合$S_1$时，该电路为$R_1$的简单电路，电流表测电路中的电流；电源电压$U = U_1 = I_1R_1 = 0.3A × 20\Omega = 6V$
(2)当$S_1$和$S_2$都闭合时，$R_1$、$R_2$并联，电流表测干路的电流；因并联电路各支路互不影响，所以此时通过定值电阻$R_1$的电流仍为$0.3A$，因并联电路中干路电流等于各支路电流之和，所以通过电阻$R_2$中的电流
$I_2 = I - I_1 = 0.5A - 0.3A = 0.2A$
(3)因并联电路中各支路两端电压相等，所以电阻$R_2$的阻值
$R_2 = \frac{U}{I_2} = \frac{6V}{0.2A} = 30\Omega$

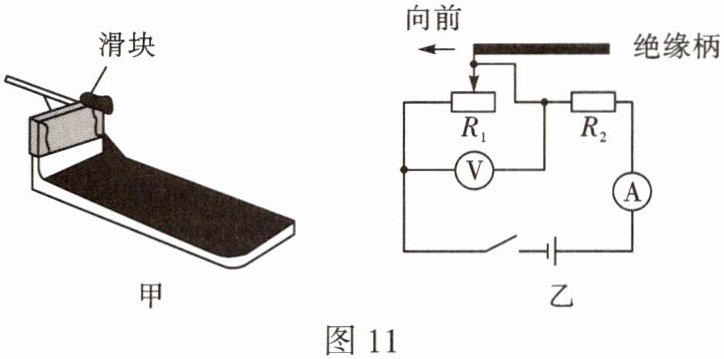

12. 【新情境】中小学生的体能测试中有一个项目为坐位体前屈。测试者向前推动固定在滑动变阻器滑片上的滑块，滑块被推动的距离越大，仪器的示数就越大。图 11 甲是体育课上的坐位体前屈测量仪，图 11 乙是小明设计的模拟电路。下列说法正确的是 (D)

A.向前推的距离越大，电压表示数越大
B.闭合开关不推动滑块时，电路中的电流为零
C.向前推的距离越小，电路中的电流越大
D.此电路设计中，用电流表示数反映测量成绩

答案： 12.D 【解析】由电路图可知，滑动变阻器$R_1$与$R_2$串联，电压表测$R_1$两端的电压，电流表测电路的电流。向前推的距离越大，变阻器$R_1$连入电路的电阻越小，电路的总电阻越小，根据欧姆定律可知，电源电压不变，电路电流越大，电流表示数越大，根据$U = IR$知$R_2$两端的电压越大，由串联电路中电压的规律可知，变阻器$R_1$的两端电压越小，电压表示数越小，故A错误；闭合开关不推动时，变阻器与$R_2$串联，电路的电阻较大，由欧姆定律知电路中的电流较小，但不会为零，故B错误；向前推的距离越小，变阻器$R_1$连入电路的电阻越大，根据串联电路电阻的规律知电路的总电阻越大，根据欧姆定律可知，电源电压不变，电路电流越小，故C错误；向前推的距离越大，电压表示数越小，电流表示数越大，故用电流表示数反映测量成绩，故D正确。

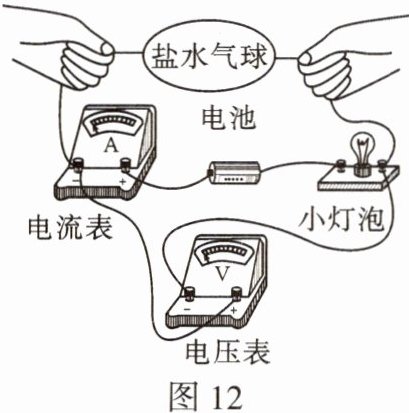

13. 【新情境】某学习小组把装满盐水的气球连接在如图 12 所示的电路中，电路接通后灯泡发光。向相反的方向拉扯连接气球的导线，使气球变长。下列说法正确的是(D)

A.小灯泡变得更亮
B.小灯泡亮度不变
C.电压表的示数不变
D.电压表的示数变大

答案： 13.D 【解析】由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量盐水气球两端的电压；用手向相反的方向拉扯连接气球的导线，气球变长变细，即长度增加，横截面积减小，故盐水气球的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流减小；盐水气球的电阻变大，根据串联电路的分压规律可知，其两端的电压变大，即电压表示数变大，故C错误，D正确。
