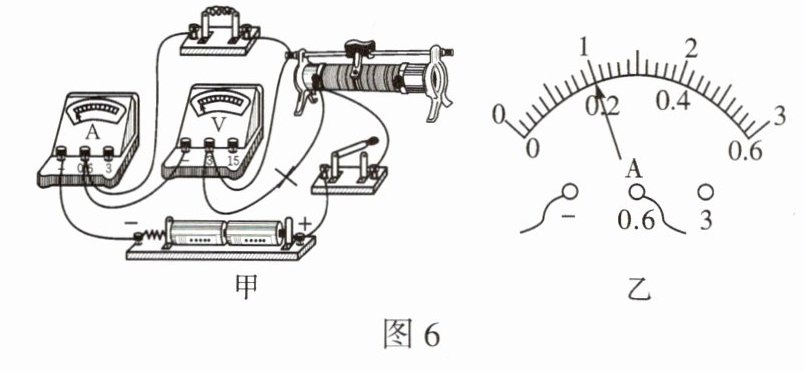

6. 如图 6 甲所示，小聪设计了用“伏安法”测电阻的实验。

(1)同组的小丽发现他的连接中有一处错误，而且只需改动一根导线的连接，就可以顺利进行实验。请在需要改动的导线上打“$×$”，并用笔画线代替导线画出正确的接线。
(2)电路正确连接后，闭合开关前，滑动变阻器的滑片应该滑到右(选填“左”或“右”)端。
(3)小聪闭合开关，移动滑动变阻器的滑片 P 时，发现两个电表只有一个有示数，初步检查确认，电路接线完好，两个电表均无故障，则发生故障的元件是C(填字母)。
A. 电源
B. 滑动变阻器
C. 定值电阻$R$
D. 开关

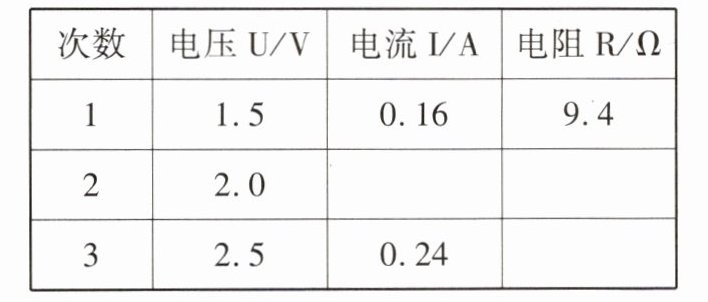

(4)排除故障后，小聪正常进行实验并将实验数据记录在表中。第 2 次测量时电流表的示数如图 2 乙所示，为0.2A，根据三次实验数据可得定值电阻$R =$9.9$\Omega$(结果保留一位小数)。

答案：
6.
(1)如图所示
　　　　　
(2)右　
(3)C　
(4)0.2　9.9

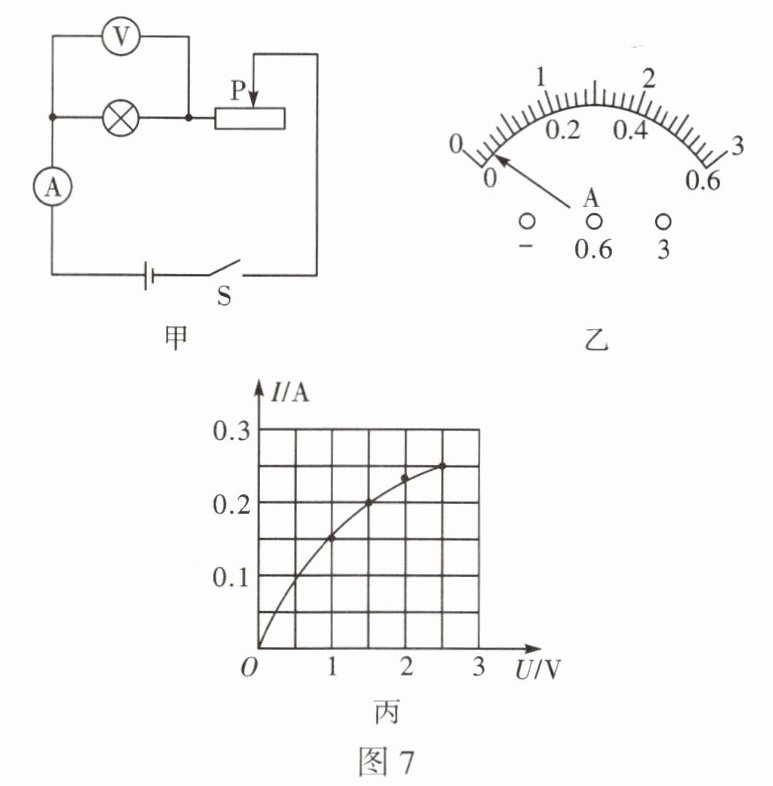

7. 图 7 甲是小乔“测量小灯泡电阻”的实验电路图，其中电源电压恒定，小灯泡正常工作时的电压为 2.5 V。
(1)“伏安法”测电阻的原理是$R=\frac{U}{I}$。
(2)根据电路图连接好电路后，检查电路时发现电流表的指针如图 7 乙所示，接下来的操作是电流表校零。
(3)测出小灯泡在不同电压下对应的电流值，并绘制出小灯泡的$I - U$图像，如图 7 丙所示。
(4)分析丙图 7 丙可知：①小灯泡正常工作时的电流为0.25A，小灯泡正常工作时电阻为10$\Omega$；②小灯泡灯丝的电阻随其两端的电压的增大而增大，影响其变化的因素是温度。

答案： 7.
(1)$R=\frac{U}{I}$　
(2)电流表校零　
(4)①0.25　10　②增大　温度
[解析]
(1)“伏安法”测电阻的原理是$R=\frac{U}{I}$;
(2)根据电流表的使用规则:当电流表在使用前指针未在零刻度线处，则要先进行调零;
(4)由图丙可知,灯在额定电压下的电流，由欧姆定律得出小灯泡正常工作时的电阻;小灯泡的电阻随着温度的升高而增大。

8. 在“测量定值电阻阻值”的实验中，提供的实验器材有：两节新干电池；电压表($0\sim3\ V$，$0\sim15\ V$)；电流表($0\sim0.6\ A$，$0\sim3\ A$)；滑动变阻器$R(20\ \Omega, 1\ A)$；待测电阻$R_x$(阻值为几欧姆)；开关一个，导线若干。

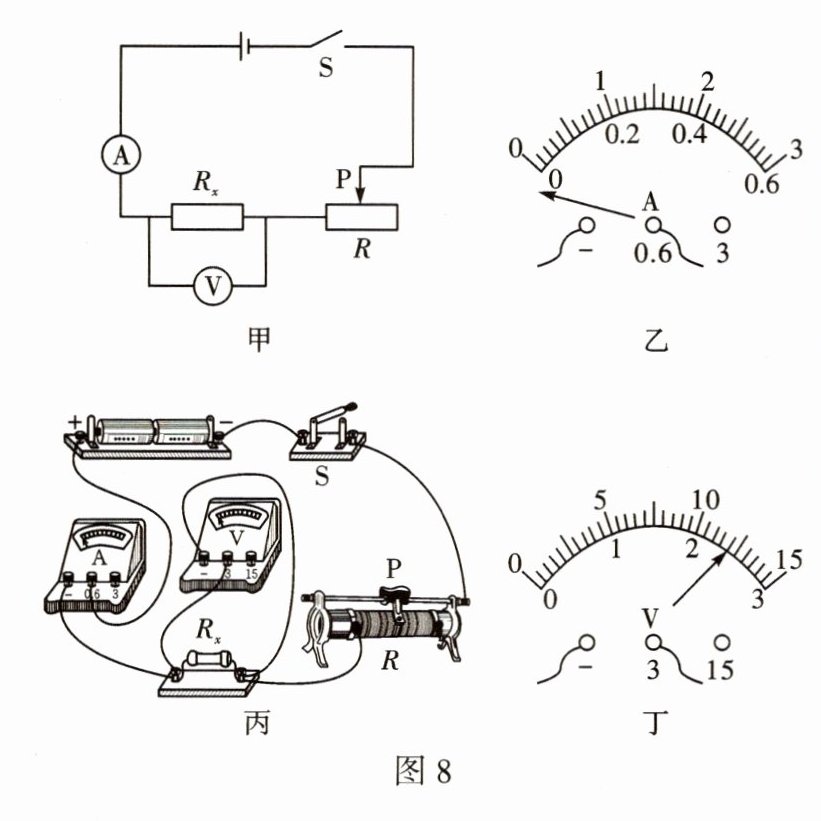

(1)图 8 甲是实验中设计的电路图，请在图中圆圈内填写电表的符号；与$R_x$并联的是电压表。
(2)连接电路前，发现电流表指针位置如图 8 乙所示，此时需要进行的操作是对电流表调零。连接电路时，开关应该断开(选填“断开”或“闭合”)。
(3)根据图 8 甲的电路图，把图 8 丙中的实物图连接成完整电路(有两条导线未连接)，要求开关闭合时电流表示数最小，测量时电表示数尽可能精确。待测电阻$R_x$左端接线柱连一根线到电压表的“3”接线柱，那么$R_x$右端接线柱连一根线到滑动变阻器的电阻线的左(选填“左”或“右”)接线柱。

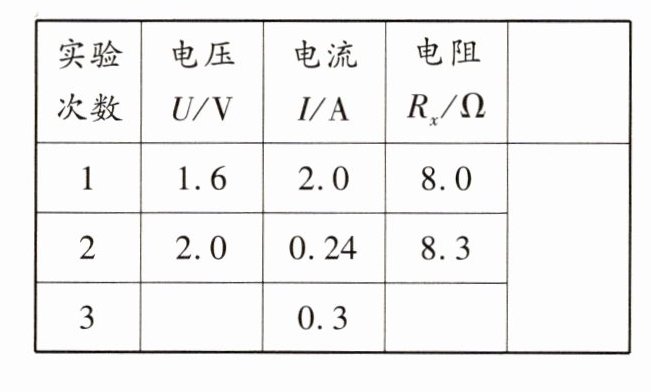

(4)测得的部分数据已记录在表格中，表格中第一行的最后空格栏内应填写的内容是电阻平均值$R_{平均}/\Omega$。在第 3 次测量时，电压表的示数如图丁所示，根据这三次测得的数据，$R_x$的平均值为8.1$\Omega$。

答案：
8.

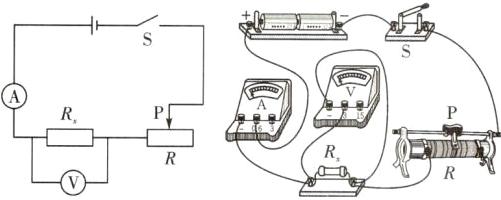

(1)如图所示　电压　
(2)电流表调零　断开
(3)如图所示　左　
(4)电阻平均值$R_{平均}/\Omega$　8.1
[解析]
(1)根据电路图可知,上面圈内的电表串联在电路中，为电流表;下面圈内的电表与$R_x$并联，为电压表。
(2)连接电路前,电流表的指针左偏,需要进行的操作是调零,使指针指在零刻线处;连接电路时，开关应该断开。
(3)滑动变阻器要“一上一下”地接入电路，要求开关闭合时电流表示数最小，需要将滑动变阻器的左下接线柱与$R_x$的右接线柱连接;为了使测量时电表示数尽可能精确，电压表选用0~3V量程,将电压表的“3”接线柱与$R_x$的左接线柱连接，如图所示。
(4)在伏安法测电阻的实验中，采用多次测量求平均值的方法来减小误差，故表格中第一行的最后空格栏内应填写的内容是电阻平均值$R_{平均}/\Omega$;电压表选用的量程为0~3V,分度值为0.1V,示数为2.4V,$R_3=\frac{U_3}{I_3}=\frac{2.4V}{0.3A}=8.0\Omega$。$R_x$阻值的平均值$R_{平均}=\frac{(R_1+R_2+R_3)}{3}=\frac{(8.0\Omega+8.3\Omega+8.0\Omega)}{3}=8.1\Omega$。
