《2025年一课一练创新练习九年级物理人教版》

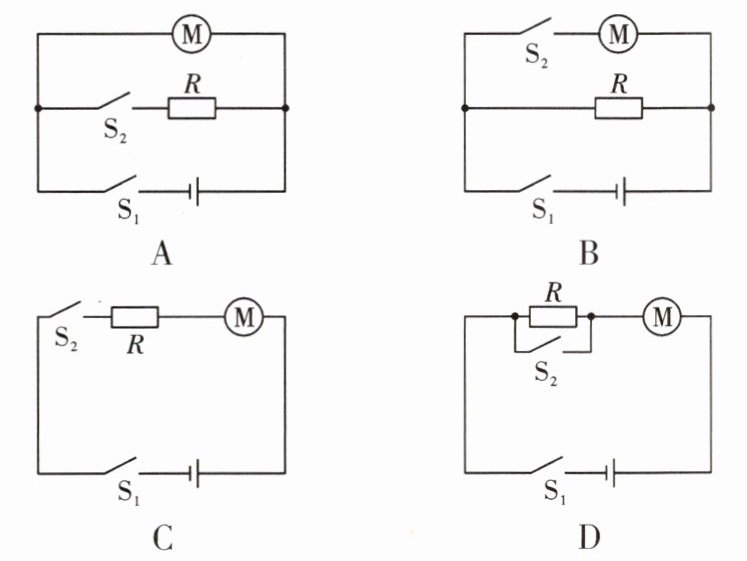

1.(2024·呼和浩特)现代科技迅猛发展，不断改善着我们的生活。小伟同学观察到扫地机器人有这样的特点：(1)闭合$S_1$，扫地机器人开始扫地；(2)同时闭合$S_1$和$S_2$，开启拖地功能模块(扫、拖同时进行)。扫地功能由电动机$M$完成，拖地功能模块相当于电阻$R$。其等效电路图是(A)

答案： 1.A 【解析】根据题意可知,当开关$S_1$闭合时,电动机M开始工作,说明开关$S_1$控制电动机M;同时闭合$S_1$和$S_2$,开启拖地功能(扫拖同时进行),这说明$S_2$控制电阻$R$;$S_1$在干路上,$S_2$在电阻$R$的支路上,电动机M与电阻$R$并联。

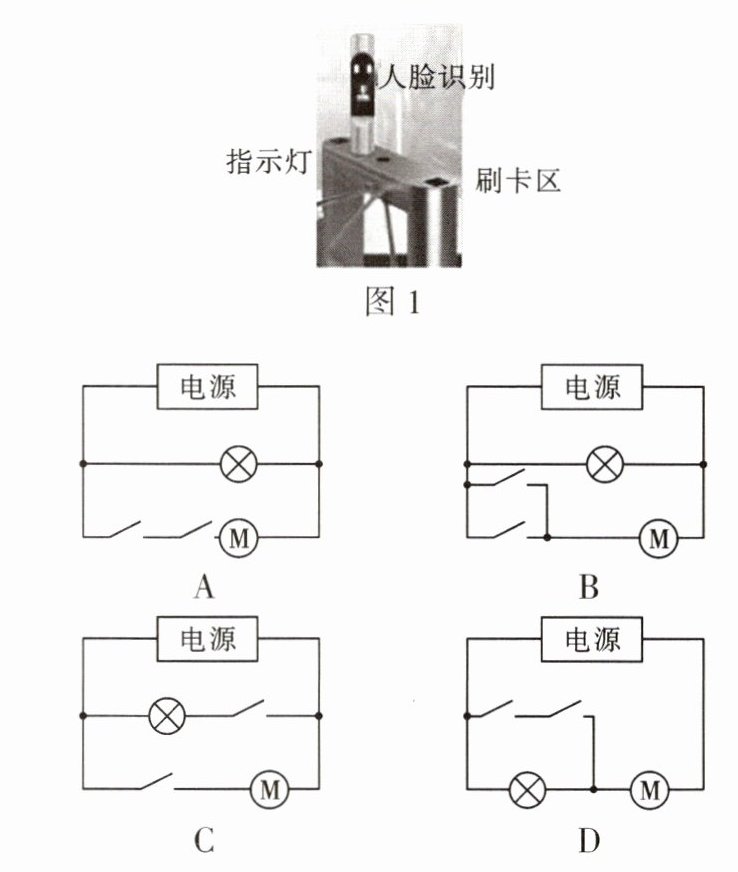

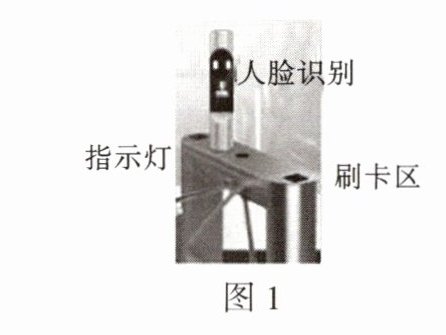

2.(2024·黑龙江)图1为小区常见的智能门禁系统，住户通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时(相当于分别闭合对应的开关)，电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是(B)

答案： 2.B 【解析】由题知,人脸识别、刷卡识别,只要其中一种方式识别成功,则相应开关闭合从而使电动机启动工作,所以两个开关应并联后再与电动机串联在电源上;灯泡与电动机能独立工作,所以是并联的。

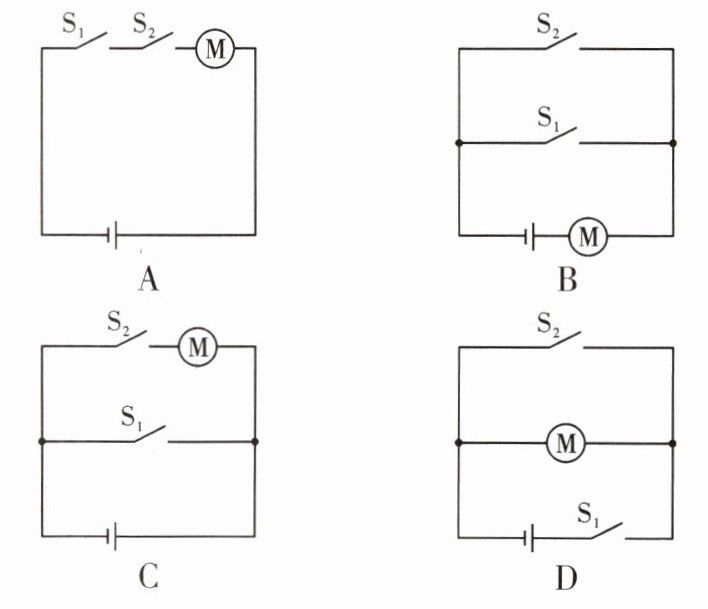

3.(2024·长沙)中国高铁技术世界领先，给人们出行带来极大的便利。乘客进站时，需同时通过身份证验证(相当于闭合$S_1$)和人脸识别(相当于闭合$S_2$)，方可开启闸机$M$。下列电路设计符合要求的是

答案： 3.A 【解析】根据题意可知,只有两个开关都闭合的情况下,闸机门才会自动打开,这说明两个开关相互影响,是串联的,并与电动机串联。
