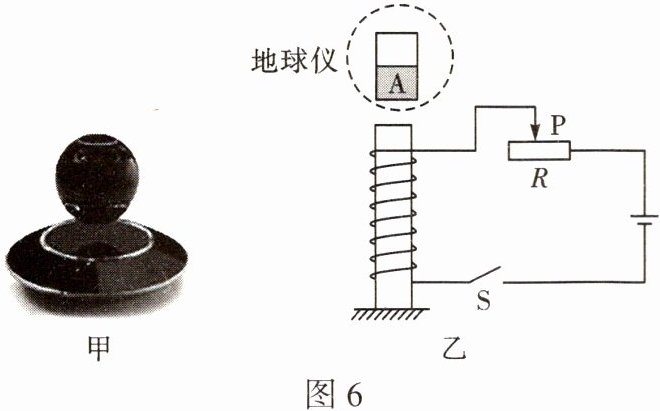

8. 跨学科 物理学与日常生活 物理课上老师展示了一款磁悬浮地球仪，如图甲所示，闭合开关，地球仪悬浮在空中。经过研究发现地球仪底部有一块磁铁，底座内部有电磁铁。莉莉画出了如图乙所示的电路原理图，下列判断错误的是(B)


A.甲图底座通电后能产生磁场是利用了电流的磁效应
B.乙图中闭合开关，向右移动 P 能减小地球仪的悬浮高度
C.甲图中地球仪能够悬浮是利用了同名磁极相互排斥的原理
D.乙图中用虚线代表的地球仪的 A 端是 S 极

答案： 8.B　[解析]底座通电后能产生磁场是利用了电流的磁效应，故A正确;闭合开关后，向右移动P,滑动变阻器接入电路中的电阻变小，根据欧姆定律，电路中的电流变大，电磁铁的磁性增强，会增大地球仪的悬浮高度，故B错误;甲图中地球仪能够悬浮利用了同名磁极相互排斥的原理，故C正确;根据安培定则，电磁铁的上端是S极，同名磁极互相排斥，地球仪的A端是S极,故D正确。

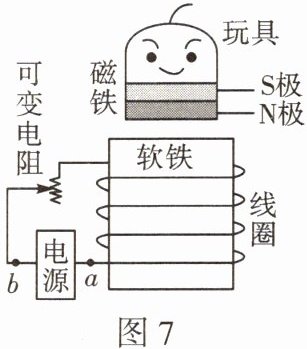

9. 新情境 小英利用课余时间制作了一个玩偶(如图 7 所示)，将一个磁浮玩具稳定地“漂浮”起来，则下列判断正确的是(D)

A.通电螺线管的上端为 S 极
B.电路中的 a 点必须连接电源的负极
C.磁浮玩具的工作原理是通过异名磁极互相排斥实现“漂浮”的
D.若要增加玩偶“漂浮”的高度，可将滑片 P 向上移动

答案： 9.D　[解析]使磁浮玩具稳定地“漂浮”起来，所利用的工作原理是同名磁极互相排斥，玩具的下端是磁铁的N极,所以通电螺线管的上端为N极，故AC错误;电磁铁的上端为N极，则由安培定则可知，电流从电磁铁的下端流入，上端流出，电路中的a点必须连接电源的正极，故B错误;若要增加玩具“漂浮”的高度，可将滑片P向上移动，使电路中的电阻变小,电流变大，电磁铁磁性增强,故D正确。

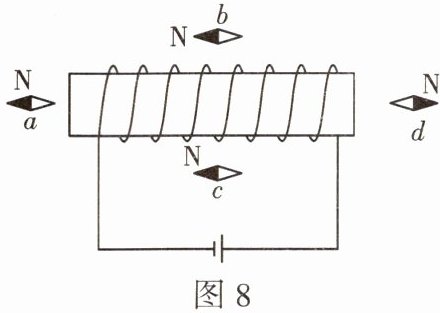

10.如图 8 所示，通电螺线管周围小磁针静止时，小磁针 N 极指向正确的是(A)

A.$b$、$c$、$d$
B.$a$、$b$、$d$
C.$a$、$c$、$d$
D.$a$、$b$、$c$

答案： 10.A　[解析]由右手螺旋定则可以判断出通电螺线管的右端为N极，左端为S极;由同名磁极相互排斥，异名磁极相互吸引可知，a小磁针的左端为N 极,b小磁针左端为N极,c小磁针左端为N极,d 小磁针左端为S极,右端为N极,故bcd小磁针N 极指向正确，a小磁针错误。

11.( 多选 )1820 年，安培在法国科学院的例会上做了一个有趣的实验。如图 9 所示，将螺线管沿东西方向水平悬挂起来，给螺线管通电，下列说法正确的是(CD)

A.通电螺线管 B 端为 N 极
B.通电螺线管外部磁场分布与蹄形磁体相似
C.螺线管通电会转动，是因为受到了地磁场的作用
D.螺线管通电会转动，最后停在南北方向上

答案： 11.CD　[解析]根据安培定则可知,通电螺线管B端为S极,故A错误;通电螺线管外部磁场分布与条形磁体相似,故B错误;螺线管通电会转动，是因为受到了地磁场的作用，故C正确;悬挂的螺线管由于受到地磁场的作用，同名磁极相互排斥，异名磁极相互吸引,其静止后会停在南北方向，故D 正确。
