《2025年一课一练创新练习九年级物理人教版》

1.小王家的一台电视机正常工作时的电流为$0.5 A$,相当于500$mA$;雷电是一种常见的自然现象,发生雷电时的电流高达$2 × 10^{11}\ \mu A$,相当于$2 × 10^{5}$$ A$。

答案： 1. 500 $2 × 10^{5}$

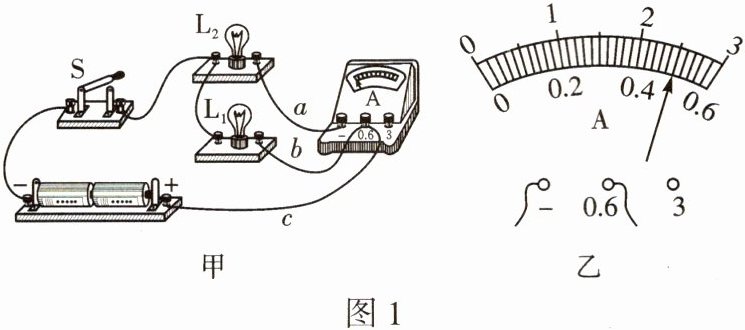

2. 图1甲是用电流表测量电流的实物连接图,图甲中电流表测量的是通过灯泡$L_{2}$的电流。如果要用电流表测通过干路的电流,只需要移动b(选填“$a$”“$b$”或“$c$”)导线;若此时电流表的示数如图1乙所示,则通过该灯泡的电流为0.5$ A$。

答案： 2. $L_{2}$ b 0.5

3.下列用电器正常工作时,电流大约为$1\ A$的是(A)

A.家用电冰箱中的电流
B.计算器中电源中的电流
C.手电筒中通过灯丝的电流
D.手机充电的电流

答案： 3. A [解析]家用电冰箱中的电流约为1A;计算器中电源的电流非常小,约为100μA=0.1mA=$10^{-4}$A;手电筒通过灯丝的电流约为0.2A;目前手机充电的电流绝大多数超过1A。

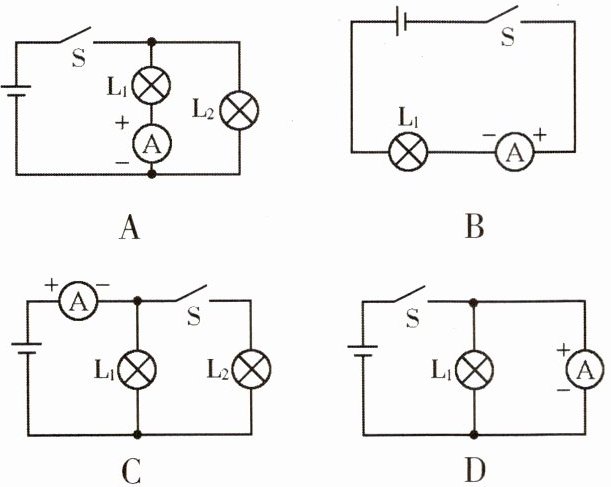

4.下列电路图中,电路连接正确且电流表测通过$L_1$的电流的是(A)

答案： 4. A

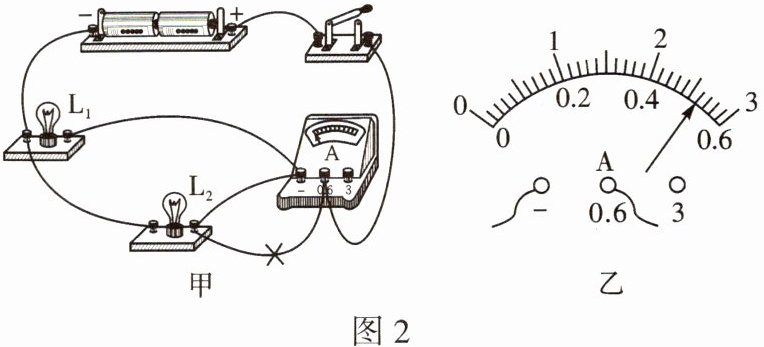

5. 图2甲是用电流表测量电流的实验电路，请正确回答以下问题。
(1)电流表使用前,应检查指针是否对准零刻度线,如果有偏差,需先校零。
(2)连接电路时,开关应断开,电流表必须串联在被测的那部分电路中,且应选用合适的测量范围,使电流从电流表的负接线柱流出。
(3)图2甲是某同学连接好的电路,合上开关后,此时电流表测通过灯$L_{1}$的电流,如果电流表的示数如图2乙所示,则通过该灯的电流大小是0.52$A$。
(4)请在图甲中某根导线上画“×”号,并用笔画线代替导线,将该导线改接到另一接线柱,使电流表变为测干路中的电流。

答案：
5.
(1)零刻度线　
(2)串　负接线柱　
(3)$L_{1}$ 0.52
(4)如图所示
　　　　　

易错点 未掌握电流表的使用方法

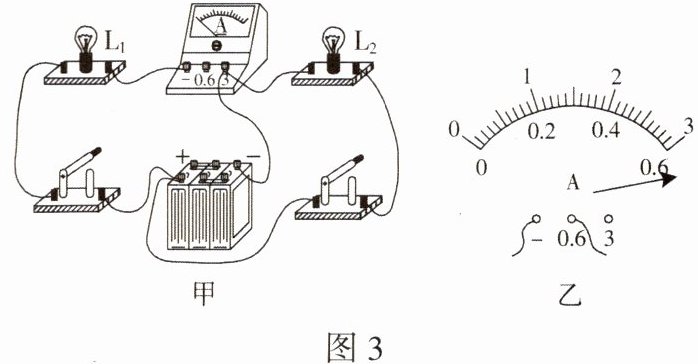

6.某同学用如图3甲所示的电路来测通过灯泡$L_1$的电流。
(1)在该图中,电流表连接的错误之处是
电流表正负接线柱接反了。
现要测灯$L_2$的电流,但只允许变动原图中一根导线中一个端点的接线位置,应如何改动?请用“×”标记出需要改接的导线并画出新的导线。
(2)该同学在使用电流表测量通过某一灯泡的电流的实验,闭合开关后发现电流表的指针偏转到图3乙所示的位置,于是他立即断开开关。
①测量时产生这种现象的原因是电流表选择了小测量范围(0~0.6A);
②该同学为了完成实验,下一步应该采取的措施是断开开关,换接电流表的0~3A测量范围。
(3)改正错误后,该同学再次闭合开关,发现指针的读数是$1.8\ A$,请你在图3乙中画出指针的位置。

答案：
6.
(1)电流表正负接线柱接反了
　　　　　
(2)①电流表选择了小测量范围(0~0.6A)　②断开开关,换接电流表的0~3A测量范围
(3)如图所示
