《2025年一课一练创新练习九年级物理人教版》

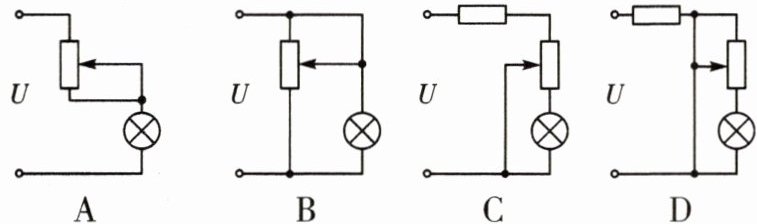

8. 下列用滑动变阻器调节灯泡亮度的几种方案中，可能达到目的的是 (A)

答案： 8.A

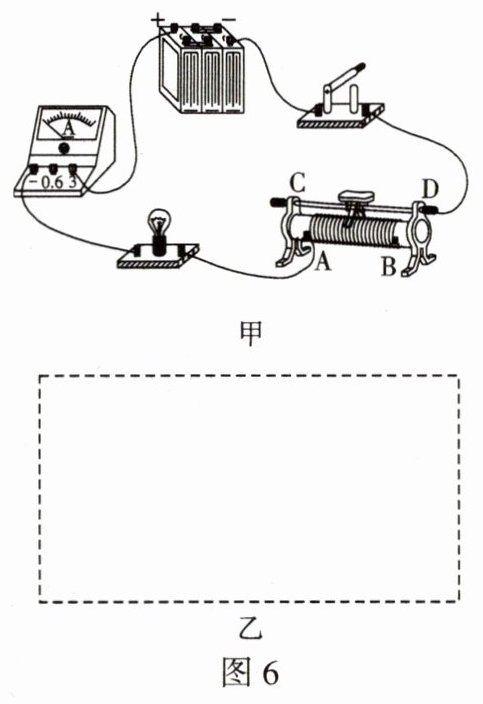

9. 在通过滑动变阻器改变灯泡亮度的实验中，同学们连接了如图 6 甲所示的电路。
(1) 请在图 6 乙所示的虚线框内画出图 6 甲相应的电路图。
(2) 连接电路时，闭合开关前，应将滑动变阻器的滑片移到B(选填“A”或“B”)端。闭合开关后，要使灯泡的亮度由暗变亮，应将滑动变阻器的滑片向A(选填“A”或“B”)端移动，此过程中电流表的示数将变大(选填“变大”“变小”或“不变”)。
(3) 甲同学连接好电路，闭合开关后，发现无论怎样移动滑片，灯的亮度都不发生变化，而且一直很暗，这可能是滑动变阻器同时连接了A、B两个接线柱。(均填字母)
(4) 丙同学连接电路时，接完最后一根导线，灯泡立刻发出耀眼的光但很快熄灭。找出实验操作中可能存在的两个不当之处(滑动变阻器选择了“一上一下”两个接线柱)。
①连接电路时开关没有断开。
②滑动变阻器接入电路中的阻值很小
。

答案：
9.
(1)如图所示　
(2)B　A　变大　
(3)A　B　
(4)
①连接电路时开关没有断开　②滑动变阻器接入电路中的阻值很小
