《2025年一课一练创新练习九年级物理人教版》

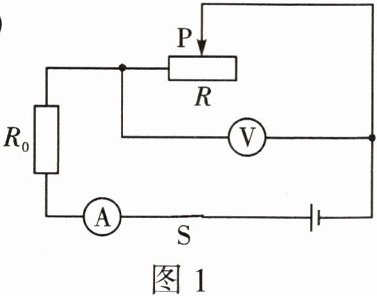

1.(2024·江西)(多选)如图1所示,电源电压保持不变,开关S闭合,将滑片P向右移动,关于电流表和电压表示数的变化情况,以下说法正确的是(AD)

A.电流表示数变小
B.电流表示数变大
C.电压表示数变小
D.电压表示数变大

答案： 1.AD

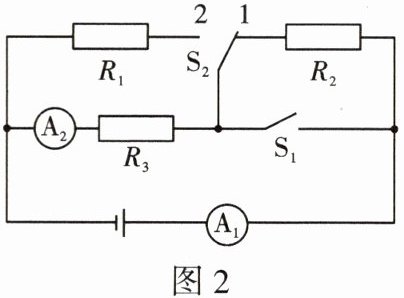

2.(2024·江西)如图2所示,三个电阻$R_1$、$R_2$、$R_3$的阻值均相同,开关$S_1$断开、开关$S_2$掷到1,电流表$A_1$与电流表$A_2$的示数之比为_;当开关$S_1$闭合、开关$S_2$掷到2时,电流表$A_1$与电流表$A_2$的示数之比为_。

答案： 2.1:1 2:1

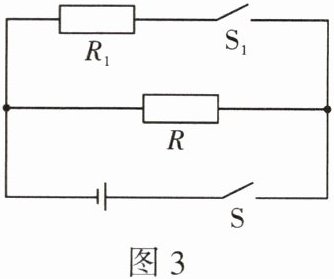

3.(2024·江西)如图3所示,电源两端的电压为24 V,电阻$R$为20 Ω。
(1)只闭合开关S,求通过电阻$R$的电流;
(2)同时闭合开关S、$S_1$,若通过干路的电流为1.6 A,求通过电阻$R_1$的电流和电阻$R_1$的阻值。

答案： 3.解：
(1)当只闭合开关S，只有电阻R串联在电路中，$U_R = U = 24\ V$，$R = 20\ \Omega$，由欧姆定律求得通过电阻R的电流$I_R = \frac{U_R}{R} = \frac{24\ V}{20\ \Omega} = 1.2\ A$
(2)同时闭合开关S、$S_1$，R和$R_1$并联，若通过干路的电流为$I = 1.6\ A$，根据并联电路电压和电流规律可得$R_1$两端的电压，$U_1 = U = 24\ V$，通过R1的电流$I_1 = I - I_R = 1.6\ A - 1.2\ A = 0.4\ A$；由欧姆定律得$R_1$的阻值为$R_1 = \frac{U_1}{I_1} = \frac{24\ V}{0.4\ A} = 60\ \Omega$

1.同种材料制成的横截面积相同的导体甲、乙,甲的长度大于乙的长度,则甲的电阻_乙的电阻;若将它们并联在电路中,通过甲的电流_通过乙的电流,甲和乙的总电阻_甲的电阻。(均选填“大于”“小于”或“等于”)

答案： 1.大于 小于 小于

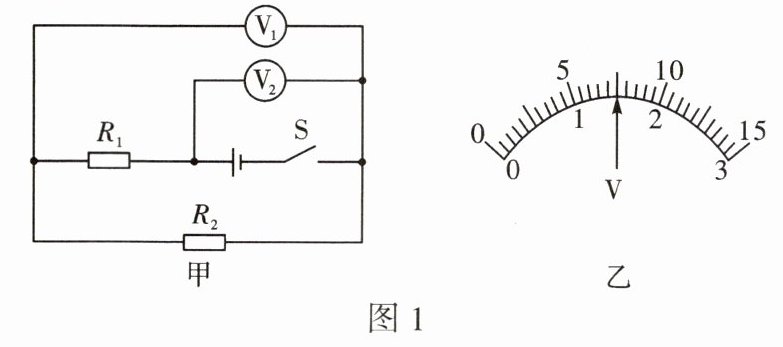

2.如图1甲所示的电路中,闭合开关后两只电压表的指针偏转均如图1乙所示,则$R_1$与$R_2$的电阻之比为_。若只有一个电压表有示数且电路中只有一处故障,且只发生在电阻上,则故障可能是_。

答案： 2.4:1 $R_1$断路或$R_2$短路

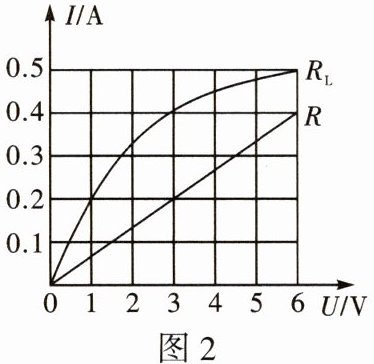

3.图2为灯泡L和定值电阻$R$的$I-U$图像,若将L和$R$并联在电源电压为0.6V的电路中,干路电流为0.6A;若将其串联在电源电压为4 V的电路中,灯泡电阻$R_L$和$R$的阻值之比为。

答案： 3.0.6 1:3
