《2025年一课一练创新练习九年级物理人教版》

9.(2024.长春)在“探究并联电路中干路电
流与各支路电流的关系”的实验中:

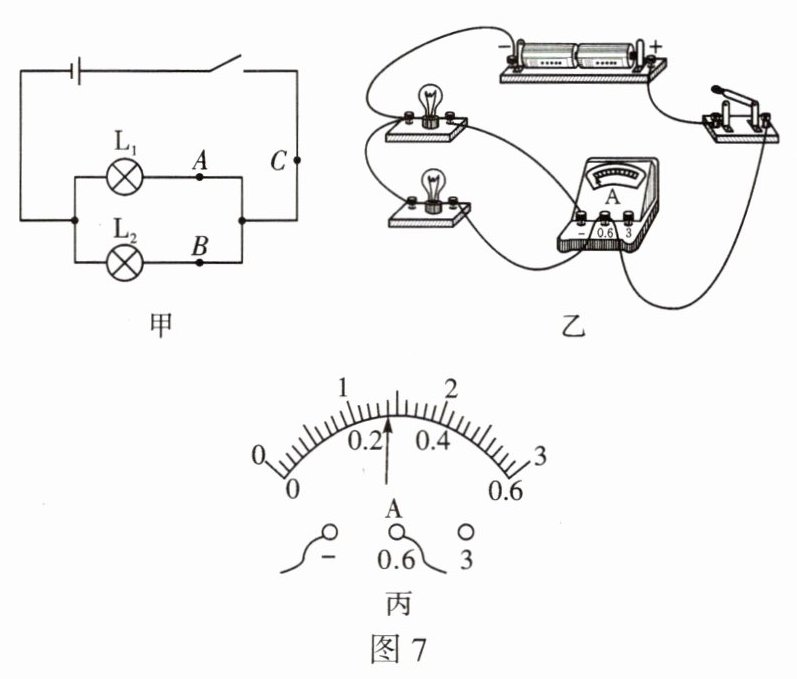

(1)请根据图7甲中的电路图,用笔画线
代替导线将图7乙中的电路连接完
整,使电流表测量流过小灯泡L，的电
流。连接电路时应断开开关。

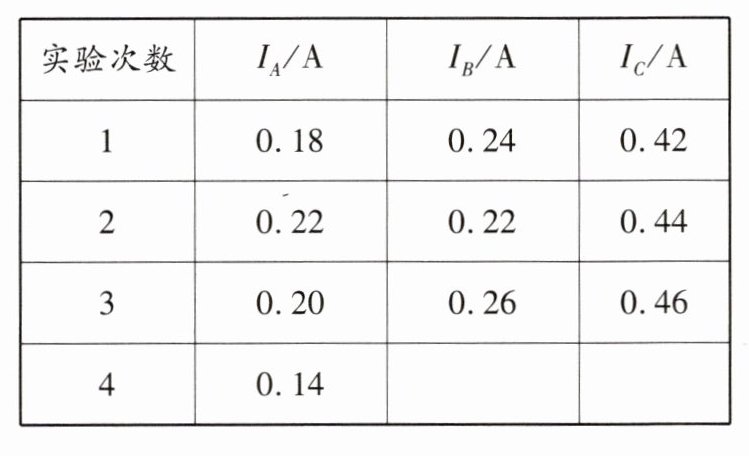

(2)用电流表分别测量A、B、C三点的电
流,更换灯泡后多次测量,将实验数据
记录在表格中,其中第4次实验中B
点的电流如图7丙所示，则IB=
0.28A;分析数据可知:并联电路
中电流的特点是干路电流等于各支路电流之和
。
(3)在第2次实验中测得A、B两点的电流
相等,原因可能是所用灯泡规格相同
。

答案：
9.
(1)如图所示　断开　
(2)0.28　干路电流等于各支路电流之和　
(3)所用灯泡规格相同
@@答案略
@@答案略
@@在并联电路中，干路电流等于各支路电流之和。计算每次实验中$I_A + I_B$的值：第1次：$0.18A + 0.24A = 0.42A$，与$I_C$相等；第2次：$0.22A + 0.22A = 0.44A$，与$I_C$相等；第3次：$0.20A + 0.26A = 0.46A$，与$I_C$相等；第4次，由于只有$I_A$的数据，无法计算$I_A + I_B$的值。由前三次实验数据可知，在误差范围内，$I_C$等于$I_A + I_B$，满足并联电路电流规律。故答案为：第4次实验$I_B$、$I_C$数据缺失，从前三次实验数据可得出在并联电路中，干路电流等于各支路电流之和。
@@9.
(1)如图所示　断开　
(2)0.28　干路电流等于各支路电流之和　
(3)所用灯泡规格相同
