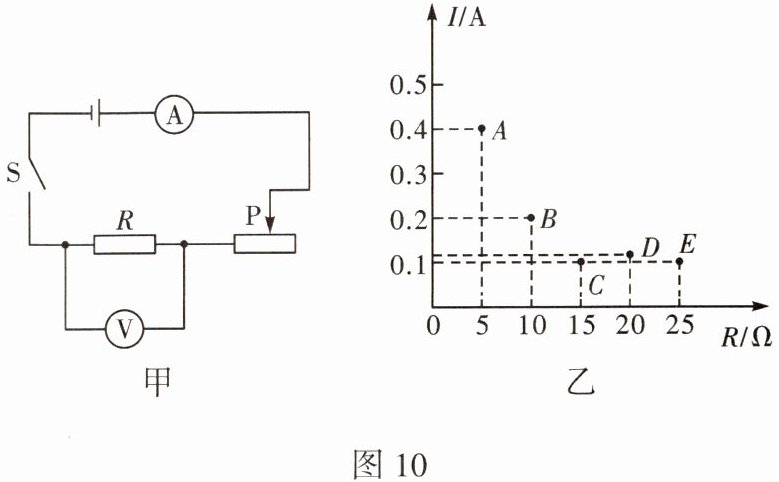

12.在“探究电流与电阻关系”的实验中,实验电路图如图10甲所示,其中电源电压恒为3 V,有五个定值电阻(5 Ω、10 Ω、15 Ω、20 Ω、25 Ω)和两个滑动变阻器R1​(10 Ω 1 A)、R2​(20 Ω 1 A)可供选择。
(1)小明首先按图10甲连接电路,闭合开关S前,滑动变阻器的滑片P应处于_(选填“左”或“右”)端。
(2)闭合开关,小明发现电流表无示数,电压表指针有明显偏转,故障可能是_。
A. 电流表断路
B. 定值电阻R断路
C. 滑动变阻器断路
(3)故障排除后,小明先把5 Ω的电阻接入电路,移动滑动变阻器滑片,使电压表示数为2V。读出电流表示数后,断开开关,保持滑片位置不动,他拆下5 Ω的电阻,改换成阻值为10 Ω的电阻后继续做实验,闭合开关,将滑片向_(选填“左”或“右”)端移动,使电压表示数为_V。
(4)更换定值电阻,完成5次实验,并将5次实验数据在直角坐标系中描点如图10乙所示,在画图像时C点_(选填“要”或“不要”)连入图像中。最终得出结论:导体两端的电压一定时,通过导体的电流与导体的电阻成_比。
(5)分析上述信息可知,实验所选用的滑动变阻器是_​(选填“R1​”或“R2​”)。

答案： 12.
(1)右
(2)B
(3)右 2
(4)不要 反
(5)$R_2$
